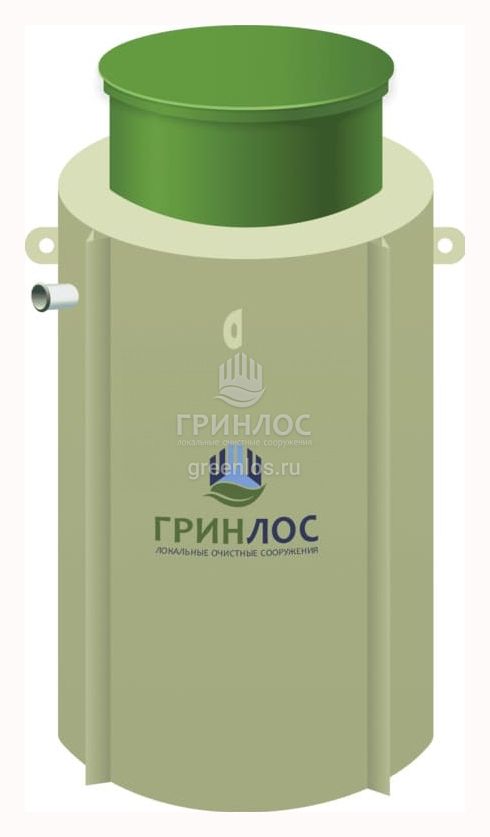

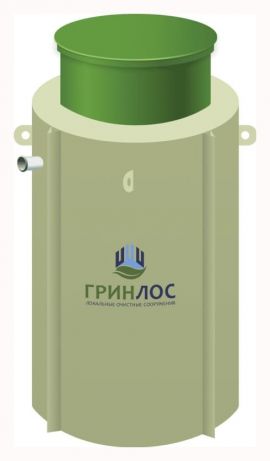

ГРИНЛОС Колодец ФД 750/2500
Преимущества ГРИНЛОС Колодец ФД 750/2500
Колодец ГРИНЛОС ФД 750/2500 успешно прошел экспертизу качества и безопасности. Данное изделие имеет сертификаты ISO 9001.
Инновационная конструкция корпуса делает проще установку изделия, а использование полипропилена делает изделия гораздо легче.
Полипропилен не корродирует при контакте с грунтом и водой. Стойки к перепадам температуры и солнечному свету. Не теряет качеств на протяжении всего периода эксплуатации.
Установка дренажного колодца в стандартном варианте, с отсутствием дна, может быть усовершенствована дополнительной перфорацией. Это увеличивает площадь отдачи стоков в грунт и увеличивает производительность всей системы.
Слив и последующая утилизация стоков проходит без участия обслуживающего персонала, даже при эксплуатации в промышленных масштабах.
Использование полипропилена позволяет провести реконструкцию существующих бетонных или металлических станций.
Особенности фильтрационного дренажного колодца ГРИНЛОС Колодец ФД 750/2500
Фильтрационный дренажный колодец ГРИНЛОС ФД 750/2500 – устройство утилизатор. Позволяет избавиться от излишков ливневых стоков или непроизводственных сбросов без фактического участия человека и механического оборудования.
При использовании такой системы отпадает необходимость механически очищать дренажную ёмкость при помощи насосов или ассенизаторской техники.
Главной особенностью ГРИНЛОС Колодец ФД 750/2500 является отсутствие дна и наличие гравийной или керамзитовой подушки. Она помогает равномерно и по большой площади распределить воду и отвести её в почву.
Для увеличения площади отвода жидкости, площадь дна колодца может быть увеличена либо колодец может быть изготовлен в формы конуса. Увеличить отводящую способность колодца можно изготовив дополнительную щелевую или иную перфорацию.
Кроме моделей, представленных в каталоге, мы изготавливаем колодцы по индивидуальным размерам.
Применение фильтрационного дренажного колодца
ГРИНЛОС Колодец Фильтрационный дренажный ФД 750/2500 применяется на:
- Объектах с большой площадью крыши, где существует необходимость в отводе ливневых стоков в грунт, без его размытия
- Производства с сбросом не загрязнённой воды в почву
- Площадях покрытых асфальтом, бетоном или другим материалом, где формируются ливневые потоки и отсутствует сброс в водоём
- Участках, где нет необходимости в аккумуляции дождевой воды, и требуется её утилизация.
Комплект поставки
- Корпус «ГРИНЛОС Колодец Фильтрационный дренажный» (1 шт)
- Крышка (1 шт)
- Технический паспорт «ГРИНЛОС Колодец» (1 шт)
- Обслуживающая лестница
Дополнительно:
- Перфорированные стенки колодца
- Кольцевой фланцевый упор в нижней части
- Дополнительное усиление конструкции

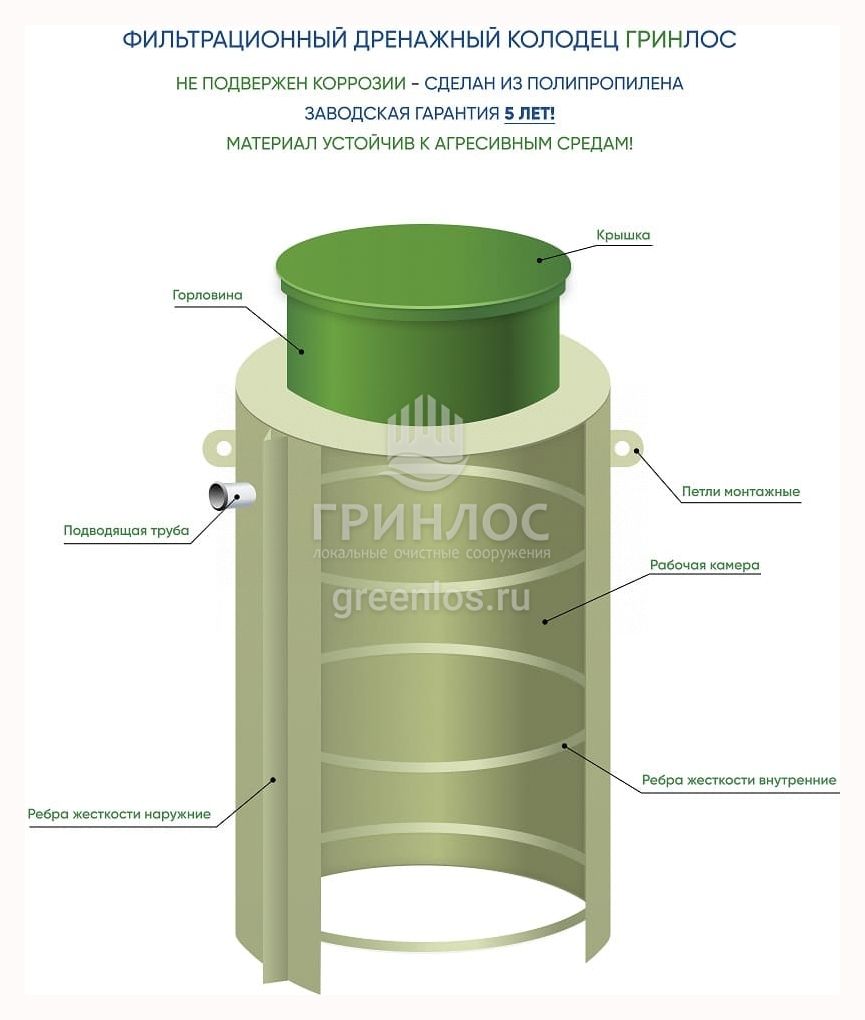

Внутреннее устройство ГРИНЛОС Колодец ФД 750/2500
Фильтрационный дренажный колодец изготавливается из листового полипропилена, толщина стенок которого зависит от объёма и нагрузок прилагаемых в процессе эксплуатации и монтажа. Занижение толщины недопустимо, так как может привести к деформации и повреждению, при уплотнении грунта и его усадки.
Дно колодца делается проходным, но усиливается кольцевым опорным фланцем.
Впуск дренажной магистрали выполняется в головной части устройства. Ввод может быть как один, так и многопозиционным, для различных линий дренажа. Ввода могут отличаться как по высоте врезки, так и по сечению входного трубопровода.
Фильтрационный дренажный колодец обязательно устанавливается на подушку из крупнодисперсного материала и заключается в рубашку, способную пропускать через себя воду.
Колодец может быть дополнительно снабжён обслуживающей лестницей для очистки от крупного мусора, который ухудшает отводящую способность.
Засыпка подушки в внутреннюю полость запрещается, это ухудшает отводящую способность. При необходимости увеличения утилизационных свойств, проводится дополнительная перфорация, увеличивающая контактную площадь с грунтом и использование обсадной рубашки как рассеиватель жидкости.
Монтаж Фильтрационный дренажный колодец ГРИНЛОС ФД 750/2500
Работа с проектом начинается с выезда специалистов ГРИНЛОС на объект, для проведения измерений и расчётов. Определяется возможное количество сточных вод, точки сброса, длина дренажных линий и фактический уклон. Определяется высота врезки окон дренажных магистралей.
Грунт проверяют на скорость впитывания воды и опираясь на все замеры и исследования вычисляют требуемый объём колодца, его высоту и геометрию.
В цехах ГРИНЛОС производят изготовление оборудования и комплектующих, затем производится доставка на объект.
На участке, в заранее запланированном месте, производится выемка грунта шахтного или котлованного принципа.
Выбирают грунт для прокладки дренажных линий и сводят их к фильтрационному колодцу. Глубина траншей предполагает необходимый по проекту уклон или же уклон делается при помощи подкладок под магистральную трубу – проверяется при помощи шнуровки или лазерного уровня.

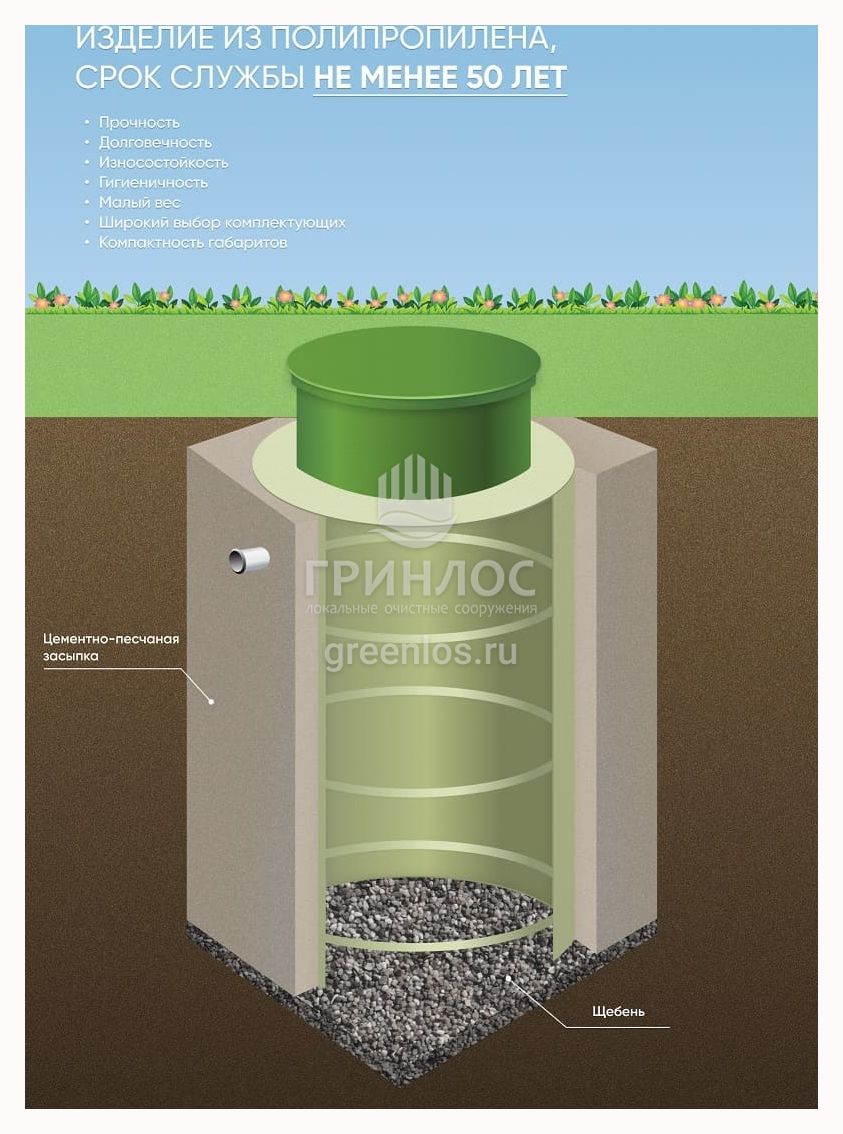

На дно шахты или котлована стелется подушка из песка или керамзита. Материал подушки прописываются в монтажной документации.
При помощи грузоподъёмной техники и такелажа, колодец спускается в шахту или котлован, при необходимости фиксируется грунтозацепами или растяжками.
Осуществляется подключение дренажных магистралей к колодцам, засыпка пространства между колодцем и котлованом. Материал засыпки определяется специалистами ГРИНЛОС и указывается в проектной документации.
Внимание: вне зависимости перфорированны стенки колодца или нет, зазор между его стенками и стенками котлована должен засыпаться материалом пропускающим влагу. Заливать бетонным раствором это пространство запрещено.
Финальный слой, то есть расстояние от врезки дренажа до оголовка колодца, допускается засыпать грунтом или плодородной почвой. Проверяется работоспособность всей системы, закрываются люди.
