Емкость ГРИНЛОС РГСн 75 с подогревом
Цена: от 896 000 руб.
*Цены могут отличаться от прайса, уточняйте актуальные цены по запросу у менеджера
Технические характеристики
Размеры ДхШхВ:
9730x3250x3250 мм
Объем рабочей камеры
75 м3
Вес:
4417
кг
Температура эксплуатации:
до +100°C
Материал корпуса:
сталь
Способ установки:
наземный
Возможность установки лестницы:
нет
Срок службы:
20 лет
Расположение корпуса:
горизонтальное
Форма:
цилиндрическая
Марка стали:
09Г2С / Ст3сп4
Расчетное давление:
0.07 МПа
Расчетная температура:
до +100°C °C
Преимущества ГРИНЛОС РГСн 75 с подогревом
Применение секционного подогревателя в сочетании с минераловатной термоизоляцией обеспечивает равномерный температурный режим и минимизирует теплопотери при эксплуатации на открытом воздухе.
Внешний защитный кожух из оцинкованной стали надежно изолирует утеплитель от воздействия осадков и ультрафиолета, предотвращая его деградацию и коррозию корпуса.
Завод ГРИНЛОС проектирует изделия объемом от 3 до 100 м³ с индивидуальным расположением технологических патрубков и опорных элементов согласно генеральному плану объекта.
ГРИНЛОС Емкость стальная 75 м3 горизонтальная наземная с подогревом поставляется в полной заводской готовности с предустановленной изоляцией и оборудованием сокращает временные затраты на монтаж и ввод в эксплуатацию.
Особенности
ГРИНЛОС Емкость стальная 75 м3 горизонтальная наземная с подогревом предназначен для хранения технологических сред с поддержанием температурного режима. Резервуар оснащен секционным подогревателем и термоизоляцией из минеральной ваты в защитном оцинкованном кожухе. Жесткий корпус с кольцевыми ребрами жесткости устойчив к ветровым и снеговым нагрузкам, обеспечивая безопасность эксплуатации на открытых площадках.
Конструктив РГСн 75 с подогревом объемом 75 м³ оптимизирован для удобного доступа к узлам управления подогревом и приемо-раздаточным устройствам с хлопушками. Это эффективное решение для объектов, где приоритетами являются энергоэффективность, простота обслуживания и возможность индивидуальной конфигурации патрубков под конкретный проект.
Модификации ГРИНЛОС РГСн 75 с подогревом
| Характеристики | ГРИНЛОС Емкость стальная 75 м3 горизонтальная наземная | ГРИНЛОС Емкость стальная 75 м3 горизонтальная подземная | ГРИНЛОС Емкость стальная 75 м3 горизонтальная наземная с подогревом | ГРИНЛОС Емкость стальная 75 м3 горизонтальная подземная с подогревом |
|---|---|---|---|---|
| Размер Д*Ш*В, мм | 10000*3240*3440 | 11200*3000*4500 | 9730*3250*3250 | 9730*3250*3250 |
| Материал | сталь | сталь | сталь | сталь |
| Способ установки | наземный | подземный | наземный | подземный |
| Вес, кг | 5100 / 4417 | 5600 / 4417 | 4417 / 5100 | 4417 / 5600 |
| Цена | от 815 000 руб. | от 860 000 руб. | от 896 000 руб. | от 946 000 руб. |
- Корпус РГСн 75 с подогревом : сборный или сварной стальной корпус с антикоррозийной защитой;
- Люк обслуживания;
- Подогреватель секционный;
Кол-во в соответствии с типоразмером:
- Диафрагма опорная;
- Диафрагма дополнительная;
- Кольцо жесткости;
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Резервуар с подогревателем секционным»;
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
- Сертификат соответствия системе ГОСТ Р;
- Декларация соответствия EAC.
Дополнительное оборудование (опции):
- Люк уровнемера;
- Замерный люк;
- Вентиляционная труба;
- Узел управления хлопушками;
- Утепление корпуса (различные варианты);
- Приемо-раздаточные трубы с запорной арматурой;
- Узел управления системой подогрева;
- Теплофикационный колодец;
- Технологический колодец;
- Лестница;
- Площадка обслуживания;
- Клеммы заземления;
- Водогрязеспускная пробка;
- Уровнемер;
- Кронштейн уровнемера;
Устройство и принцип работы

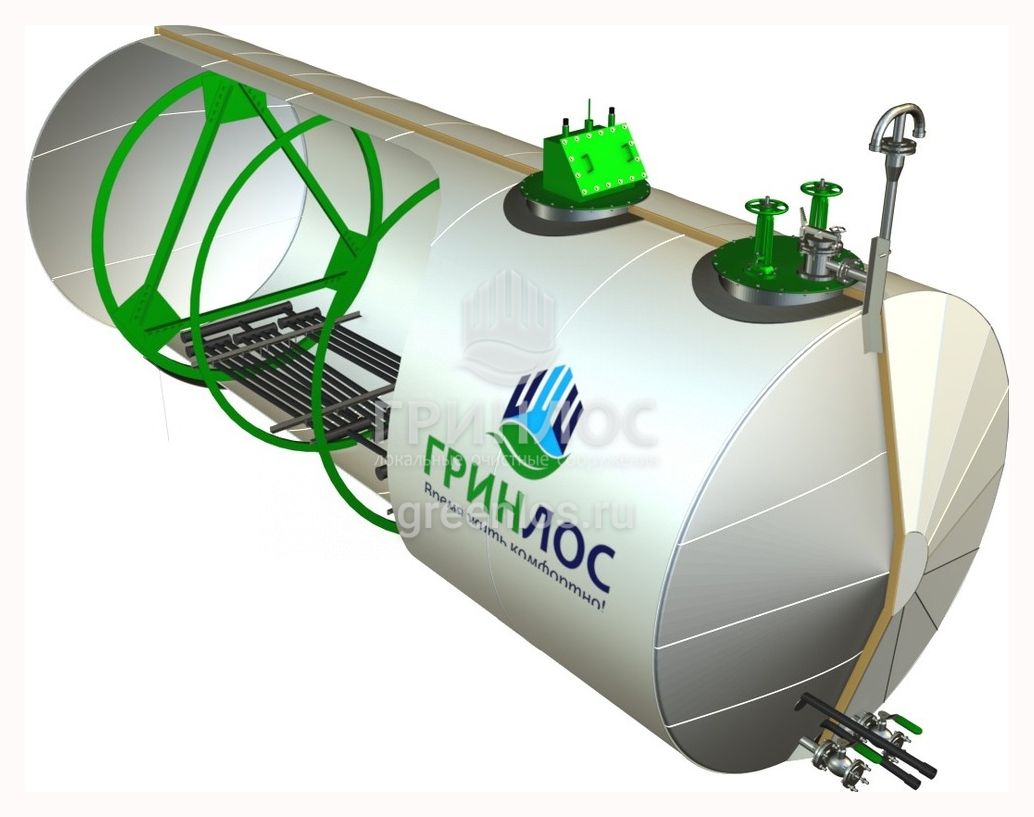

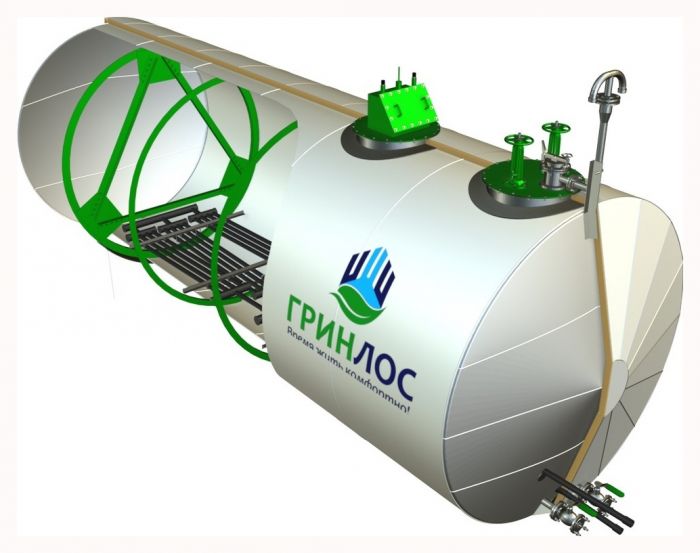

ГРИНЛОС Емкость стальная 75 м3 горизонтальная наземная с подогревом — это наземная стальная конструкция повышенной жесткости, предназначенная для хранения технологических сред с поддержанием заданного температурного режима. В нижней части корпуса размещен секционный подогреватель, конфигурация которого рассчитывается в зависимости от объема емкости и требуемого времени прогрева продукта. Работа устройства основана на передаче тепловой энергии от теплоносителя (пароводяная смесь) к продукту, что обеспечивает равномерную конвекцию и исключает застывание среды.
Конструктивные особенности:
- Термоизоляция: Для минимизации энергопотерь корпус оснащен двухслойной защитой: матами из минеральной ваты и внешним кожухом из оцинкованной стали, устойчивым к атмосферным воздействиям.
- Силовая схема: Прочность корпуса обеспечивается сочетанием внутренних диафрагм и кольцевых ребер жесткости, что оптимизирует металлоемкость при сохранении высокой эксплуатационной надежности.
- Технологическое оснащение: Приемо-раздаточные устройства оборудованы хлопушками с узлом управления, выведенным на верхнюю часть корпуса. Высота технологических горловин минимальна для удобства обслуживания на открытых площадках.
- Эксплуатация: Загрузка и отгрузка РГСн 75 осуществляются через систему патрубков, расположение которых определяется ТЗ. Интеграция контрольно-измерительных приборов позволяет автоматизировать мониторинг температуры и уровня заполнения.
