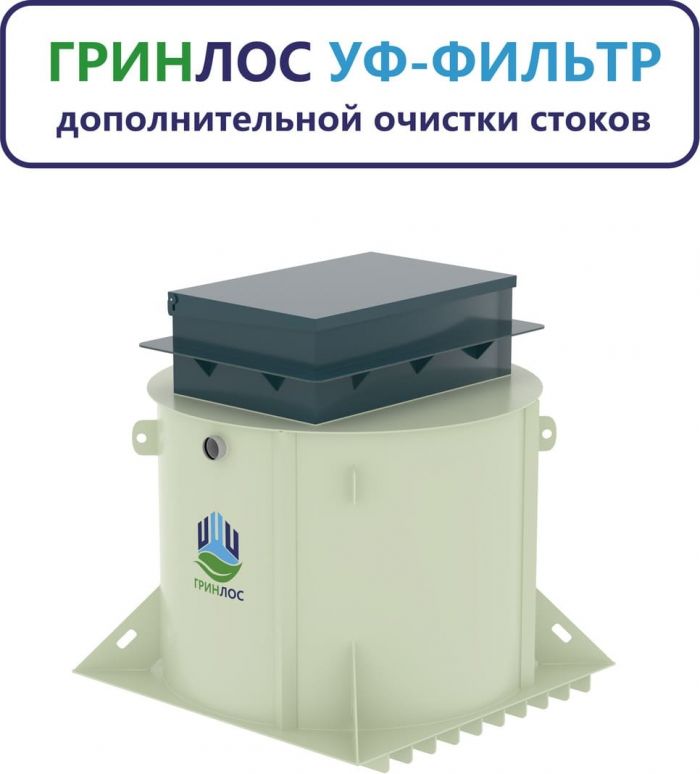

Блок УФ-обеззараживания Гринлос УФ 20

Гринлос УФ 20

Цена:    от 480 000 руб.

Технические характеристики

Кол-во пользователей:
100 человек

Объем переработки:
20 м3/сут

Полная высота УФ Блока:
2500 мм

Высота без горловины:
2000 мм

Высота горловины:
500 мм

Диаметр корпуса:
2000 мм

Диаметр горловины:
0.75 м

Диаметр байпасного выхода:
110 мм

Высота от верха крышки до подводящей трубы:
до 600 мм

Диаметр труб (вх/вых):
112 и 25/50

Гринлос УФ 20 Гринлос УФ 20 Гринлос УФ 20 Гринлос УФ 20 Гринлос УФ 20 Гринлос УФ 20 Гринлос УФ 20 Гринлос УФ 20

Комплект поставки Гринлос УФ 20

  • Корпус «ГРИНЛОС Блок УФ 20» (1 шт.)
  • Резервный насос (1 шт.)
  • Напорный сорбционный фильтр (с шестиходовым переключением режимов) (1 шт.)
  • Аварийный дренажный насос (1 шт.)
  • Шкаф управления и автоматики (1 шт.)
  • Рабочий насос (1 шт.)
  • Безнапорный фильтр осветления (1 шт.)
  • УФ стерилизатор (1 шт.)
  • Крышка (2 шт.)
  • Технический паспорт «ГРИНЛОС Блок УФ» (1 шт.)

Особенности Гринлос УФ 20

Оборудование Гринлос УФ 20 предназначено для обеззараживания воды воздействием ультрафиолета, диапазон излучения которого составляем 250-270 нм. Научные исследования подтверждают, что этот порог дает максимально результативное обеззараживание. У пораженных клеток исчезает способность к репродукции. В этом состоянии они безопасны для человека.

Данная модель блока УФ-обеззараживания подходит для переработки стоков объемом до 20 м3/сутки, то есть, может устанавливаться на объектах, где проживает до 100 человек.

Блок УФ-обеззараживания Гринлос УФ 20 удобен в эксплуатации – в отличие от химических методов, обеззараживание воды ультрафиолетом не требует много хлопот. Важно помнить, что данное оборудование не обрабатывает воду от химикатов, свинца и асбеста.

Внутреннее устройство и принцип работы Гринлос УФ 20

Работа Блока ультрафиолетового обеззараживания воды организована следующим образом. Сток, через безнапорный фильтр осветления поступает в приемную камеру. Далее, с помощью насосов сток поступает на напорный сорбционный фильтр, в котором загружен специальный фильтрующий элемент. Фильтрующие элементы имеют высокие показатели грязеемкости. Загрузка комплексно воздействует на переработанные стоки, обеспечивая максимально качественную подготовку для воздействия УФ излучением. Далее сток поступает для обеззараживания на УФ стерилизатор. Байпасная линия позволяет менять и обслуживать оборудование. На случай отключения внешнего электричества в приемной камере смонтирован байпасный выход в аварийный колодец (в комплект не входит).

Переработанная и обеззараженная вода удаляется из блока Гринлос УФ 20 в напорном режиме, характеристики предустановленных в блоке насосов позволяют стабильно удалять воду на расстояние до десяти метров от Станции УФ-обеззараживания при условии паспортного заглубления оборудования.

Все оборудование УФ Блока Гринлос УФ 20 имеет резерв, технические характеристики которого позволяют обслуживать изделие и выводить из работы часть оборудования без остановки процесса обеззараживания.

На выпуске из Блока УФ-обеззараживания стоков рекомендуется установить ревизионный (аварийный) колодец (в комплект поставки не входит), который, в том числе, будет нести функции точки для отбора проб. При невозможности организовать транспортировку переработанной и обеззараженной воды в самотечном режиме необходимо установить КНС (в комплект поставки не входит).

Монтаж Гринлос УФ 20

При проектировании и монтаже блока обеззараживания Гринлос УФ 20 необходимо руководствоваться рекомендациями настоящего, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

  • СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
  • СП 70.13330.2012 Несущие и ограждающие конструкции;
  • СП 12–135–2003 Безопасность труда в строительстве;
  • СП 22.13330.2011 Основания зданий и сооружений;
  • СП 32.13330.2012 Канализация. Наружные сети и сооружения;
  • актуальное издание ПУЭ (правила устройства электроустановок).

Монтаж Блока УФ 20, оборудования и трубопроводов, а также пусконаладочные работы должны осуществлять организации и специалисты, имеющие соответствующую квалификацию, имеющие строительные лицензии Госстроя РФ на проведение соответствующих работ, а для работ, связанных с монтажом оборудования, предназначенного для опасных жидкостей, специалисты должны быть аттестованы по правилам промышленной безопасности Ростехнадзора. Лица, выполняющие монтаж станции обеззараживания воды Гринлос УФ 20 , должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.

Процесс монтажа Гринлос УФ 20 выполняется в несколько обязательных этапов. Они включают в себя:

  1. uf_montag

    Предварительный этап перед установкой.

    На этом этапе специалисты компании выезжают на объект, чтобы проанализировать рациональность устанавливаемого оборудования. Имея данные о почве и территориальных особенностях участка, специалисты определяют необходимые модификации для Гринлос УФ 20 . Также эксперты учитывают наличие камней и сложность грунта, высоту залегания грунтовых вод и подвижность самой почвы. Немаловажным фактором при выборе мощности оборудования считается наличие свободного пространства на территории участка. В случае необходимости, специалисты готовы подготовить проект по монтажу и созданию индивидуальной модели блока УФ-обеззараживания воды по техническому заданию заказчика. При этом учитываются все особенности и нюансы участка.

  2. Подготовка документации.

    После изучения показателей грунта готовится и утверждается сметная документация по монтажу ГРИНЛОС Блока УФ 20. На этом этапе проводится работа по расчетам. Это важный этап работы, с помощью которого производится предварительный расчет материалов и работ. Специалисты учитывают все моменты, поэтому осуществляется закупка расходного материала с максимальной точностью. Клиентам не приходится переплачивать или дополнительно докупать расходный материал.

  3. Подготовительный этап.

    На этом этапе все оборудование завозится на участок и готовится котлован, в который будет помещаться оборудование для очистки сточных и иных вод. Размер котлована должен строго учитывать показатели Блока УФ-обеззараживания Гринлос УФ 20 . В зависимости от состояния грунта и его геологических особенностей, котлован может дополнительно обсыпаться или дополнительно оснащаться специальной подушкой. Такие подушки обеспечивают устойчивость оборудования и минимизируют вероятность изменения положения корпуса. Помимо самого котлована, специалисты подготавливают подводные пути, куда будут укладываться сточные трубы.

  4. Процесс монтажа.

    Это основной этап работы специалистов, когда все оборудование помещается к подготовленные котлованы. На данном этапе также выполняется подключение всех элементов системы к единому целостному комплексу. Учитывая, что агрегаты работают от электрического питания, подключение к системе электроснабжения должно выполняться с учетом всех правил безопасности и соблюдения технических условий.

  5. Контрольное подключение.

    После того как станция ультрафиолетового обеззараживания стоков полностью подключена, специалисты выполняют контрольный запуск. На этом этапе выявляются возможные дефекты. После устранения таковых, проводится обратная засыпка и уборка рабочей территории.

  6. Запуск.

    Смонтированное оборудование приводиться в работу и выполняется запуск работы системы.

    Сам процесс не занимает много времени и в течение 1-2 суток клиенты получают результат и запуск модульного Блока УФ-обеззараживания воды.

Требования к Гринлос УФ 20 , особенности установки и обустройства санитарной зоны, необходимое количество трубопроводов регулирует СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Монтаж и подключение электропитания, заземление осуществляют в соответствии с СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Пример установки ГРИНЛОС УФ 20

Пример установки УФ 20
