Емкости ГРИНЛОС Горизонтальные цилиндрические

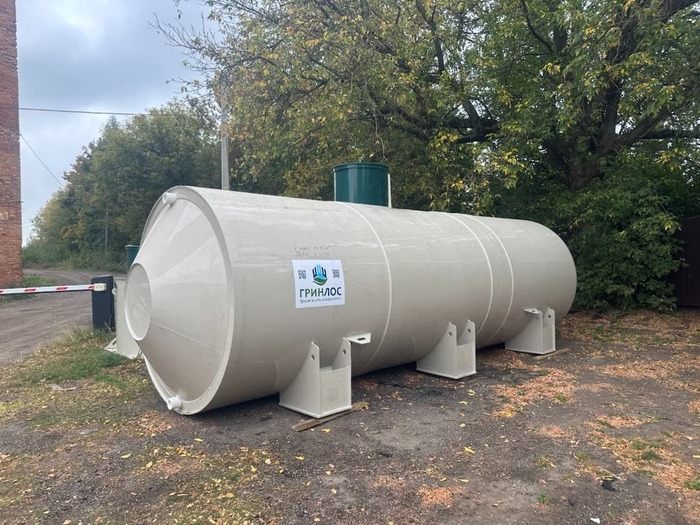

Горизонтальные цилиндрические емкости изготавливаются из полипропилена толщиной 8-10 мм, с усилением корпуса обечайками.

Емкости имеют герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с обечайками, основанием с грунтозацепами, крышкой и с лестницей (по желанию заказчика).

Горизонтальные емкости с горловиной и без нее в целом имеют одинаковое строение, но удлиненная горловина (50 см) больше подходит для подземной установки.

Пластиковые горизонтальные емкости подходят для хранения воды, дизтоплива и других жидких сред. В зависимости от своего назначения, ГРИНЛОС Емкость может быть дополнительно оснащена отводами, фитингами, штуцерами, уровнемерами, фикс-пакетами и прочим.

Технический паспорт ГРИНЛОС Горизонтальные цилиндрические Опросный лист по подбору Накопительных емкостей

Монтаж горизонтальных цилиндрических емкостей ГРИНЛОС

При проектировании и монтаже горизонтальной цилиндрической емкости ГРИНЛОС необходимо руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

СП 45.13330.2017 Земляные сооружения, основания и фундаменты;
СП 70.13330.2012 Несущие и ограждающие конструкции;
СП 49.13330.2010. Безопасность труда в строительстве;
СП 22.13330.2016 Основания зданий и сооружений;
СП 32.13330.2018 Канализация.

Подготовка котлована. Яма под установку ГРИНЛОС Емкость должна иметь габаритные размеры на 300 мм шире габаритов изделия с каждой стороны. Ее дно представляет собой горизонтальную (отклонение от горизонта не более ± 3 мм) поверхность без выступающих элементов. Сам котлован под оборудование должен иметь откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки можно укрепить.

Установка бетонной армированной плиты. В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса. По периметру оборудования с отступом 100–150 мм из плиты вертикально выпускается арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки станции. Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

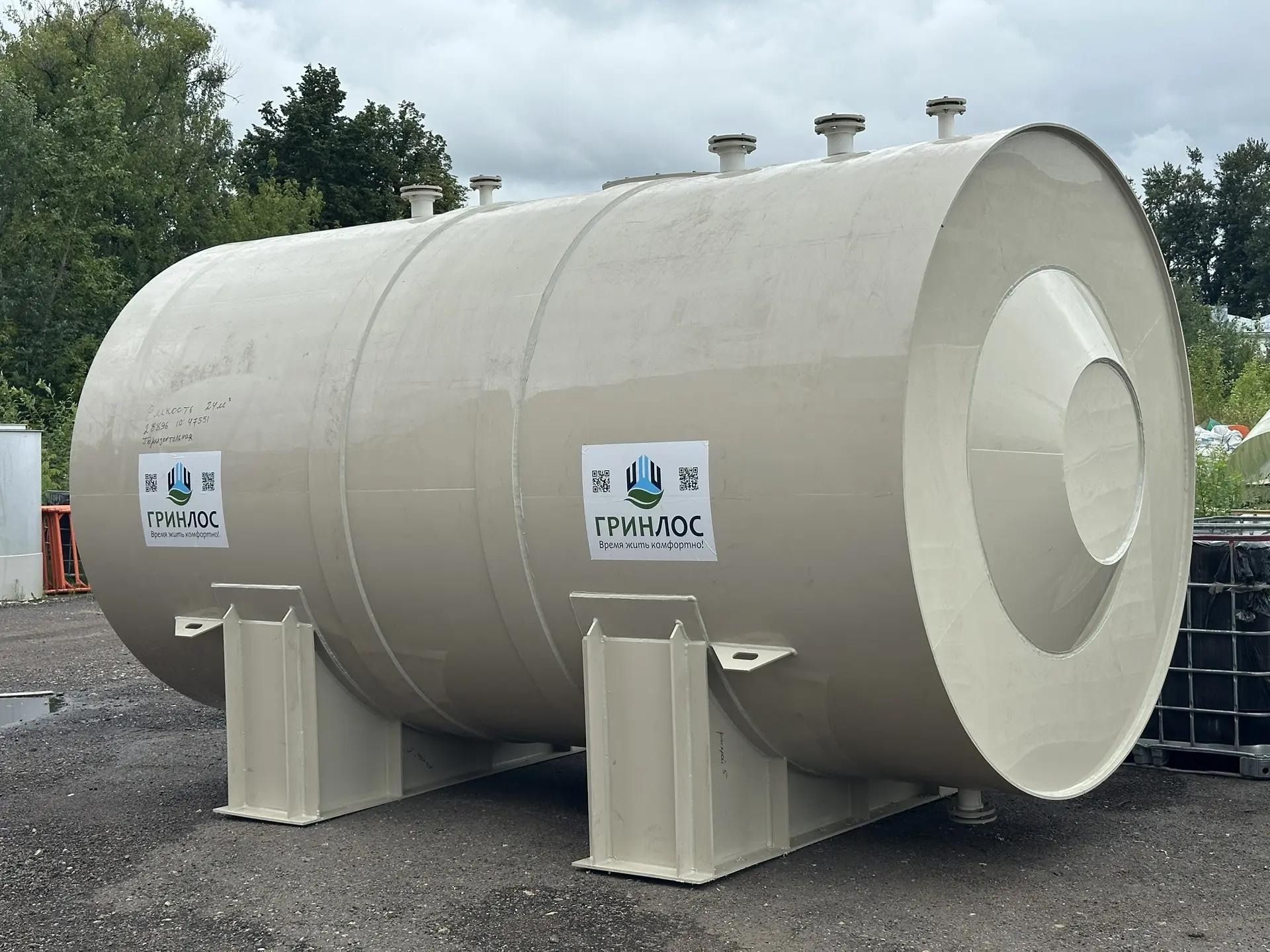

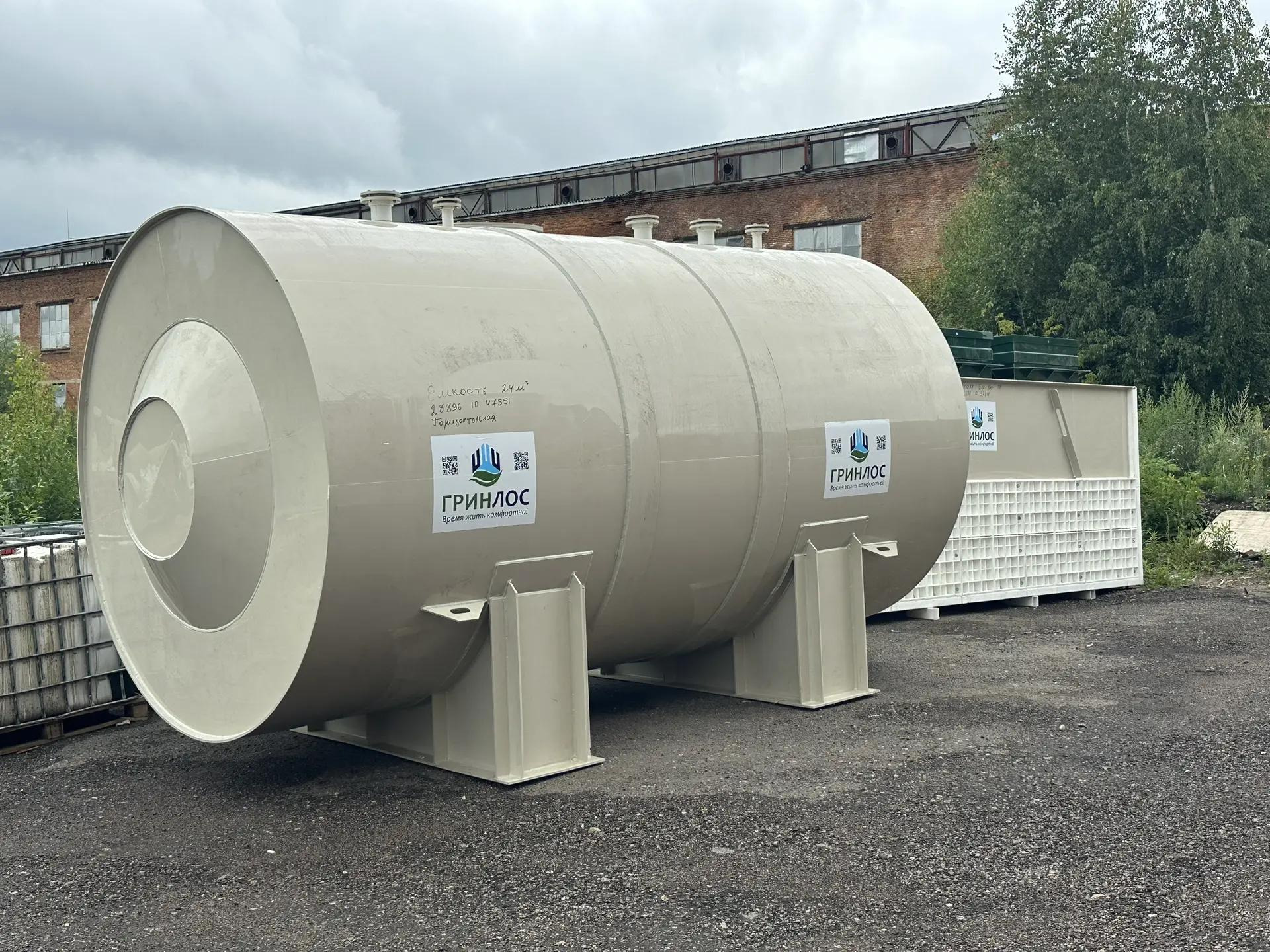

Установка горизонтальной цилиндрической емкости ГРИНЛОС. Перед началом работ выполняется входной контроль качества, осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж. Установка емкости производится вручную или монтажным краном, с помощью четырехветвевой стропы, если вес изделия слишком велик. Емкость монтируется строго по уровню. После установки она фиксируется на плите синтетическими стропами за заранее подготовленные монтажные петли в плите.

Обратная засыпка (бетонирование). При заглублении емкости на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного уровня земли, в однородных грунтах с низким уровнем вод обратную обсыпку допустимо производить песком смешанным с цементом (марка не ниже М500). Соотношение цемента и песка для обсыпки составляет 1:5. Песчано-цементная засыпка производится послойно, с обязательным трамбованием и проливкой водой каждого слоя. Толщина каждого слоя 300 мм. При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, скальных грунтов и прочих нестандартных ситуациях, а также в случае заглубления ГРИНЛОС Емкость более чем на 250 мм песчано-цементную смесь необходимо заменить бетоном. Одновременно с засыпкой емкости, она заполняется водой. Уровень воды должен превышать уровень засыпки (бетонирования) не менее чем на 200 мм и не более чем на 500 мм.
