ГРИНЛОС Нефтеуловитель Г-40

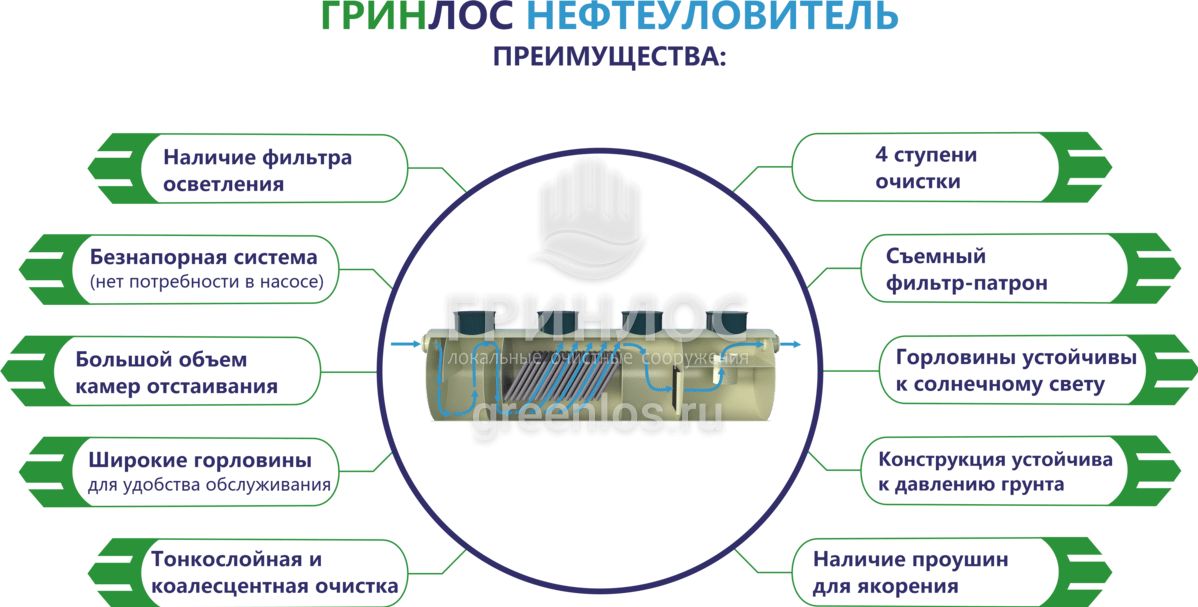

Преимущества ГРИНЛОС Нефтеуловитель Г-40
Высокая степень удаления загрязняющих веществ достигается за счет ультратонкой очистки на сорбционном модуле.
Современная конструкция корпуса ГРИНЛОС Нефтеуловитель Г-40 упрощает установку, а использование полипропилена делает ее легче.
Защищает коалесцентный модуль от разрушающего воздействия песка. Удаляет максимальное количество твердых частиц.
Корпус ГРИНЛОС Нефтеуловитель Г-40 имеет цилиндрическую форму, которая устойчива к сдавливанию.
Экономит место под установку и упрощает техническое обслуживание нефтеуловителя.
На поверхность элементов ГРИНЛОС Нефтеуловитель Г-40 не налипают загрязнители. Он обеспечивает эффективность разделения эмульсий до 99,99 %.
Особенности Горизонтального Нефтеуловителя 40 л/сек

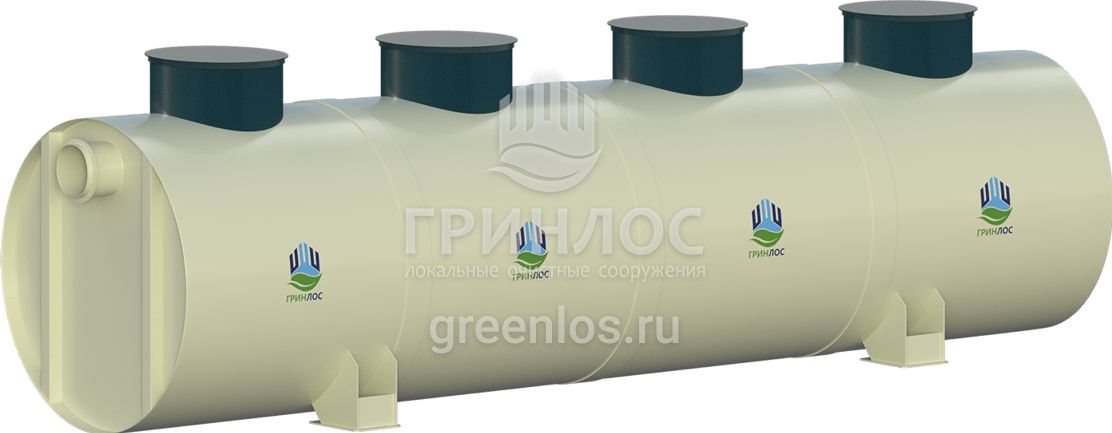

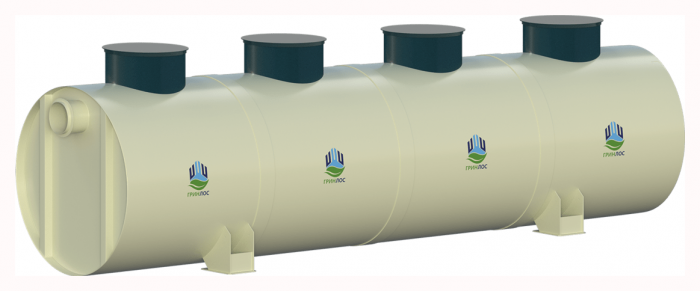

ГРИНЛОС Нефтеуловитель Г-40 горизонтальный — это изделие промышленного назначения для очистки сточных вод от нефтепродуктов со скоростью 144 м3/час, или 40 л/сек. Нефтеуловитель Г-40 изготовлен из полипропилена и имеет достаточно малый вес — 727.8 кг, это даёт преимущество при транспортировке и облегчает монтаж.
Представляет собой герметичный горизонтальный резервуар с диаметром 1.92 м и длиной 6 м. Нефтеуловитель оборудован несколькими камерами, где расположены фильтрующие элементы, и смотровыми люками для обслуживания и очистки оборудования.
Модуль пескоотстойник и тонкослойный отстойник защищает коалесцентный фильтр от микроповреждений и быстрого выхода из строя. Таким образом, срок службы фильтрующих элементов увеличивается.
Модуль пескоотстойник и тонкослойный отстойник защищает коалесцентный фильтр от микроповреждений и быстрого выхода из строя. Таким образом, срок службы фильтрующих элементов увеличивается.
Конструкторское бюро Гринлос проектирует Нефтеуловители и в индивидуальном порядке решает инженерно-технические задачи заказчика.
Комплект поставки горизонтального Нефтеуловителя
- Корпус ГРИНЛОС Нефтеуловитель Г-40 из полипропилена (1 шт);
- Коалесцентный фильтр (1 шт);
- Сорбционный фильтр (1 шт);
- Смотровые лестницы (4 шт);
- Крышки смотровых люков (4 шт).
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Нефтеуловитель»;
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
- Сертификат соответствия системе ГОСТ Р;
- Декларация соответствия EAC.
Опционально возможна поставка дополнительных комплектующих:
- Датчиков уровня осадка и нефтепродуктов;
- Автоматической системы сбора и удаления нефтепродуктов;
- Блока управления и сигнализации.
Их перечень определяется на этапе проектирования с учётом требований заказчика.

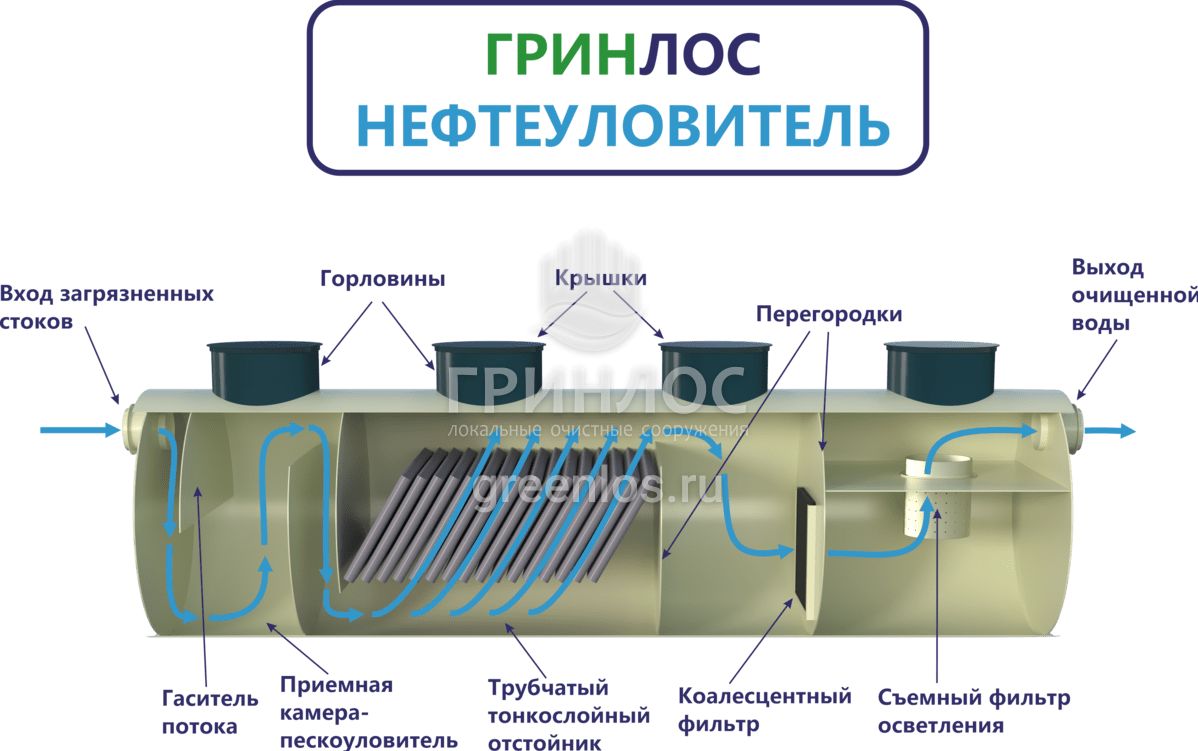

Внутреннее устройство ГРИНЛОС Нефтеуловитель Г-40
Нефтеуловитель Г-40 представляет собой цилиндрический горизонтальный резервуар из полипропилена с несколькими внутренними камерами.
- пескоуловителя;
- тонкослойного отстойника;
- коалесцентного модульного устройства определенной производительности;
- сорбционного фильтра тонкой очистки до норм ПДК;
- технологические колодцы для обслуживания модулей с крышкой диаметром 930 мм;
- входные и выходные патрубки;
- смотровые лестницы.

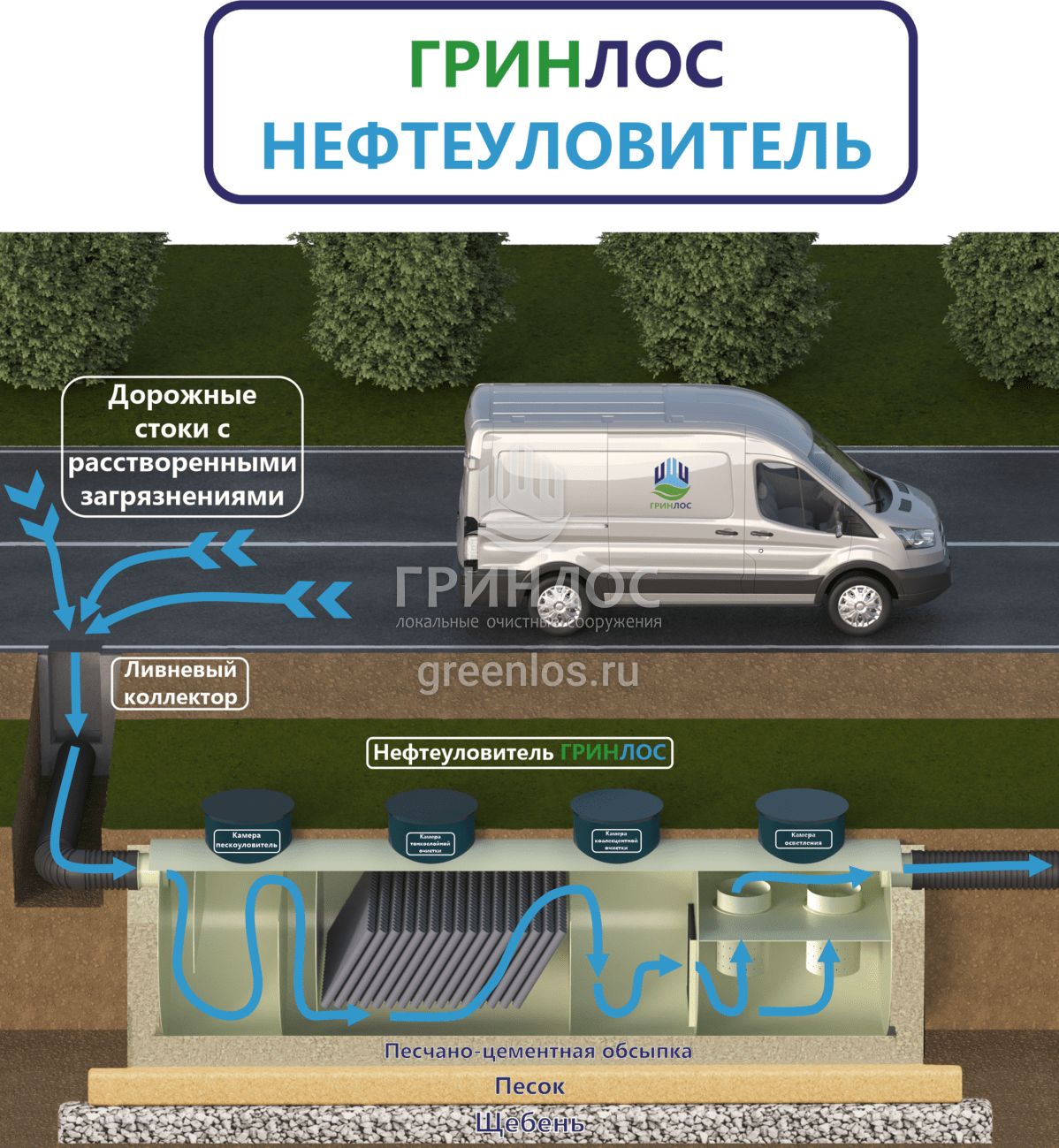

Принцип работы Горизонтального Нефтеуловителя Г-40
Принцип работы заключается в поэтапной очистке сточной воды от загрязнений:
1-ый этап — Удаление песка и взвешенных твердых частиц;
2-ой этап — Удаление нефтепродуктов и масел;
3-ий этап — Удаление механических примесей, мелкодисперсных растворенных частиц, солей.
- Сточная вода проходит через гаситель потока и поступает в первичный отстойник пескоуловитель.
- Далее сточная вода, очищенная от крупных частиц песка, поступает на тонкослойный отстойник. На нем происходит отделение взвешенных веществ и первичное расслоение нефтепродуктов от воды.
- Сточная вода проходит коалесцентный фильтр, где происходит укрупнение частиц нефти и их всплытие за счёт разности плотностей. Укрупнению частиц нефтепродуктов способствует естественная вибрация пластин коалесцентного фильтра под действием потока воды.
- Очищенная сточная вода от частиц нефти и масел поступает в нижнюю часть камеры с сорбционным фильтром. На нем происходит финальная очистка воды от примесей. Вода снизу вверх проходит через патрон сорбционного фильтра и самотеком выводится из ГРИНЛОС Нефтеуловитель Г-40 через выходной патрубок.
Нефтеуловители горизонтальные трехступенчатого типа — самые эффективные по уровню очистки стоков производственного процесса. За счет продуманной конструкции каждого блока, такое оборудование обходится минимальными эксплуатационными расходами.
Установка Нефтеуловителя Г-40
При проектировании и монтаже ГРИНЛОС Нефтеуловитель Г-40 в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
- СП 70.13330.2012 Несущие и ограждающие конструкции;
- СП 12–135–2003 Безопасность труда в строительстве;
- СП 22.13330.2011 Основания зданий и сооружений;
- СП 32.13330.2012 Канализация. Наружные сети и сооружения.
Процесс монтажа включает несколько стадий:
- Замеры и расчеты.
- Подготовка котлована.
- Установка бетонной армированной плиты.
- Установка ГРИНЛОС Нефтеуловитель Г-40.
- Обратная засыпка (бетонирование).
Специалисты Гринлос проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.
Техническое обслуживание Нефтеуловитель Г-40
Работы по техническому обслуживанию должны выполняться регулярно каждые 12 месяцев. Комплекс технических мероприятий по обеспечению правильной работы Вертикального Нефтеуловителя 40 л/сек включает:
- Контроль расхода и равномерного распределения сточных вод.
- Контроль показаний датчиков засорённости или визуальный осмотр камер Нефтеуловителя Г-40.
- Осмотр подводящих коммуникаций на предмет засорённости крупным мусором.
- При наличии шламовых насосов требуется их техническое обслуживание: смазка подшипников, чистка шнеков и доливка масла в редуктор.
- После летнего сезона и наступления холодов необходимо проверить момент затяжки болтов на фланцевых соединениях и запорной арматуре, осуществить их подтяжку, чтобы исключить утечки.
- После планово-технического обслуживания необходимого восстановить всю рабочую схему – открыть арматуру, герметично закрыть обслуживающие люки.
- При обслуживании и ремонте ГРИНЛОС Нефтеуловитель Г-40 персонал должен соблюдать правила эксплуатации сосудов и гидросооружений.
- Если коалесцентные модули сильно загрязнены, то нужно спуститься в камеру (после остановки оборудования и проветривания) и промыть фильтры водой под давлением. Очищать коалесцентные модули можно не чаще двух раз в год.
Рекомендации: Для предотвращения обледенения системы необходимо устанавливать ГРИНЛОС Нефтеуловитель Г-40 на безопасной от промерзания глубине.
ВНИМАНИЕ!Редкие обходы очистного оборудования увеличивают риск избыточной наполненности сборников и ухудшения качества очистки.
ЗАПРЕЩАЕТСЯ:
- Нагружать грунт в близости от ГРИНЛОС Нефтеуловитель Г-40, расположенного в земле: надстраивать постройки, располагать проезды, стоянки и дороги.
- Подводить стоки к ГРИНЛОС Нефтеуловитель Г-40 под давление выше нормируемого.
- Открывать смотровые люки во время эксплуатации очистного сооружения.
- Спускаться в резервуар без предварительного проветривания при эксплуатации нефтеуловителя для очистки промышленных сбросов, так как возможно скопление вредных газов или воздуха с критически низким содержанием кислорода.
