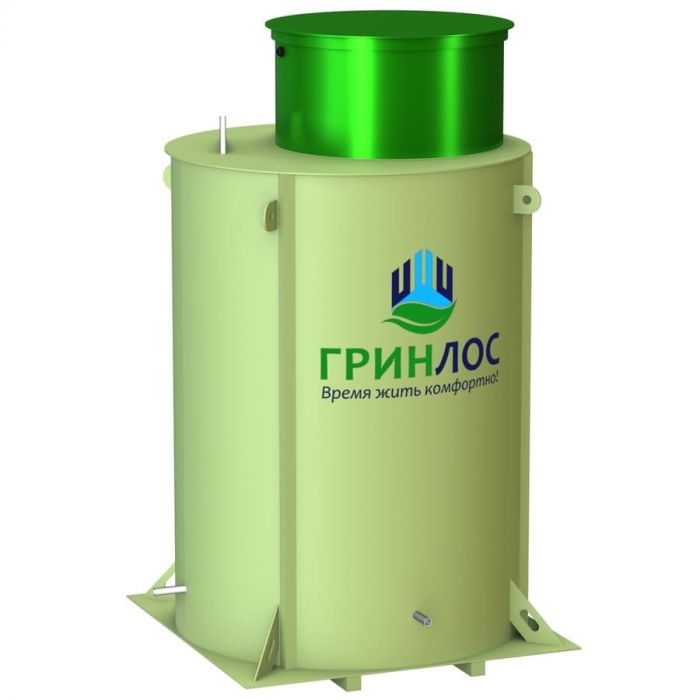

ГРИНЛОС Кессон 6

ГРИНЛОС Кессон 6

Цена:    от 76 000 руб.

Технические характеристики

Размеры (высота / диаметр):
2500 / 1440 мм

Высота горловины:
500 мм

Объем рабочей камеры:
3.2 м3

Вес:
120 кг

Диаметр обсадной трубы:
118-159 мм

Материал корпуса:
pp

Форма корпуса:
цилиндр

Срок службы:
50 лет

Гарантия:
5 лет

ГРИНЛОС Кессон 6 ГРИНЛОС Кессон 6 ГРИНЛОС Кессон 6 ГРИНЛОС Кессон 6 ГРИНЛОС Кессон 6 ГРИНЛОС Кессон 6 ГРИНЛОС Кессон 6

Преимущества ГРИНЛОС Кессон 6

Не подвержен коррозии — сделан из полипропилена.

Заводская гарантия 5 лет!

Конструкция кессона
  1. 100% герметичность — уникальная технология сварки
  2. Цилиндрическая форма корпуса — для большей прочности
  3. Наличие проушин — для якорения
  4. Дно кессона с грунтозацепами
  5. Пригрузочная юбка
  6. Утепленный люк
  7. Широкая горловина — от 750 мм
  8. Пластиковая противоскользящая лестница не подвержена коррозии
  9. Металлопластиковые ребра жесткости
  10. Уникальная муфта с усиленным хомутом
  11. Герметичный оголовок

Особенности кессона ГРИНЛОС Кессон 6

Кессон ГРИНЛОС

ГРИНЛОС Кессон 6 — это пластиковый кессон из вспененного облегченного полипропилена диаметром 150 см и высотой 250 см. Является идеальным решением для защиты скважин и труб от промерзания, а также проникновения сточных и высоких грунтовых и паводковых вод.

Устройство имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.

Благодаря прочному и долговечному полипропилену, кессоны ГРИНЛОС Кессон 6 отлично подходят для установки в средней полосе России. Их использование возможно в районах с практически любыми гидрологическими условиями.

Устройство кессона

Комплект поставки ГРИНЛОС Кессон 6

  • Корпус кессона из монолитного полипропилена с ребрами жесткости, усиленным основанием из ПП плиты толщиной 80мм и грунт зацепами (1 шт.)
  • Крышка с вентиляцией и возможностью утепления (1 шт.)
  • Лестница, вваренная в корпус кессона (1 шт.)
  • Муфта для герметизации обсадной трубы скважины 125/133/159мм (1 шт.)
  • Кабельный герм ввод для герметичного ввода электрического кабеля внутрь кессона (1 шт.)

Эксплуатационная документация, в том числе:

  • Технический паспорт «ГРИНЛОС Кессон»
  • Технический паспорт рециркуляционного насоса (Принудительный вариант отвода воды).
  • ТСертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
  • Сертификат соответствия системе ГОСТ Р
  • Декларация соответствия EAC

Размеры ГРИНЛОС Кессон 6

Конструкция кессона ГРИНЛОС Кессон 6 представляет из себя цилиндр с горловиной, выполненный из монолитного полипропилена толщиной 8мм, с усилением дна ячеистой полипропиленовой плитой толщиной 80мм.

Подробнее о размерах кессона:

  • H1 — Полная высота септика составляет 2500 мм.
  • H3 — Высота без горловины – 2000 мм.
  • H4 — Высота крышки – 50 мм.
  • D1 — Диаметр корпуса – 1440 мм.
  • D2 — Диаметр горловины – 750 мм.

Возможно изготовление по индивидуальным размерам

Габариты Гринлос Кессон

Устройство кессона ГРИНЛОС Кессон 6

Устройство кессона

ГРИНЛОС Кессон 6 изготовлено из монолитного полипропилена толщиной 8мм, с усилением дна ячеистой полипропиленовой плитой толщиной 80мм.

Кессон герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.

В зависимости от своего назначения, он может быть дополнительно оснащен муфтой обсадной трубы, которая обеспечивает герметичное соединение кессона и скважины.

При использовании кессона ГРИНЛОС Кессон 6 в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей.

Монтаж септика ГРИНЛОС Кессон 6

Монтаж кессона ГРИНЛОС Кессон 6 начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.

Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.

После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.

Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.

Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.

ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.

В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.

Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.

После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.

Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.

Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.

Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.

Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.

Схемы монтажа:

Организация герметичного ввода вывода

Изделие представляет собой полностью воздухонепроницаемое и водонепроницаемое устройство, но, исходя от предполагаемого использования, нужна подготовка разнообразных входов выходов.

Обсадная труба скважины

Для того чтобы загерметизировать корпус кессона с обсадной трубкой скважины, используется герметичная муфта.

Муфта обсадной трубы скважины Муфта обсадной трубы скважины

Электрический кабель

Кабельный ввод / вывод осуществляется с использованием герм ввода или комплекта для монтажа.

Вариант монтажа эл. кабеля внутрь кессона

Магистраль водоснабжения

Ввод / вывод водопроводной линии осуществляется при использовании комплекта для монтажа, состоящего из перечня трубопроводных соединений и компрессионных муфт. Благодаря комплекту для монтажа ГРИНЛОС можно быстро и просто соединять трубы ПП, а также и трубы ПНД.

Монтаж ПНД/ПП трубопровода в пластиковый кессон
