Емкости для воды с подогревом

Особенности емкостей с секционным подогревателем

Резервуары с обогревом являются стандартом для хранения сред, критичных к перепадам температур и потере текучести:

• Объекты промышленного и гражданского строительства;
• Предприятия теплоэнергетического комплекса;
• Химическая и нефтеперерабатывающая промышленность;
• Складские терминалы и распределительные базы ГСМ;
• Пищевые производства (хранение масел и жиров).

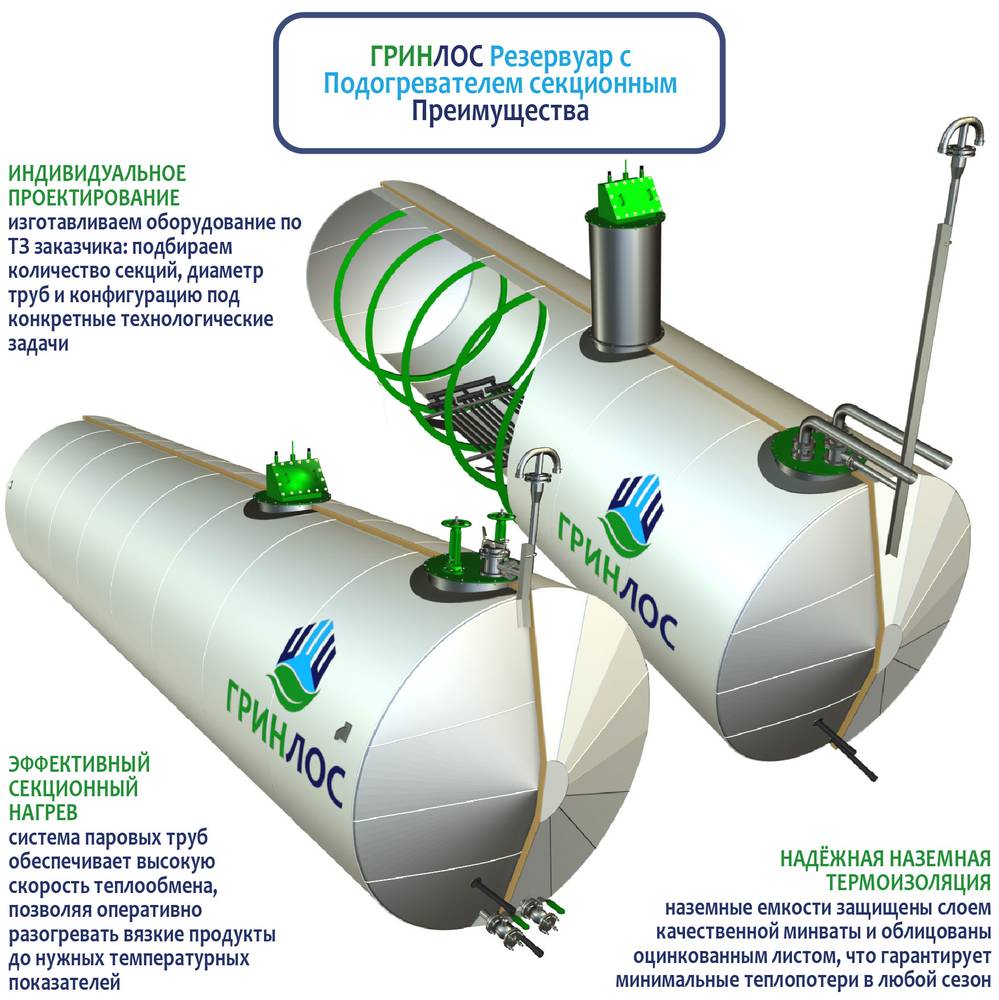

Выбор емкостей Гринлос с подогревом обоснован следующими факторами:

1. Термическая эффективность: подогреватель секционный обеспечивает быстрый и равномерный прогрев продукта по всему объему.
2. Профессиональная теплоизоляция: применение ППУ или минеральной ваты сводит теплопотери к минимуму, снижая затраты на энергоносители.
3. Вариативность установки: возможность производства как наземных модификаций, так и подземных резервуаров с усиленной защитой.
4. Индивидуальное проектирование: изготовление на заказ с любым расположением патрубков и мощностью нагревательных элементов.
5. Долговечность: высококачественная сталь и специализированные антикоррозийные покрытия гарантируют длительный срок службы.
6. Полная готовность: возможность поставки оборудования в максимальной заводской комплектации, готовой к подключению.

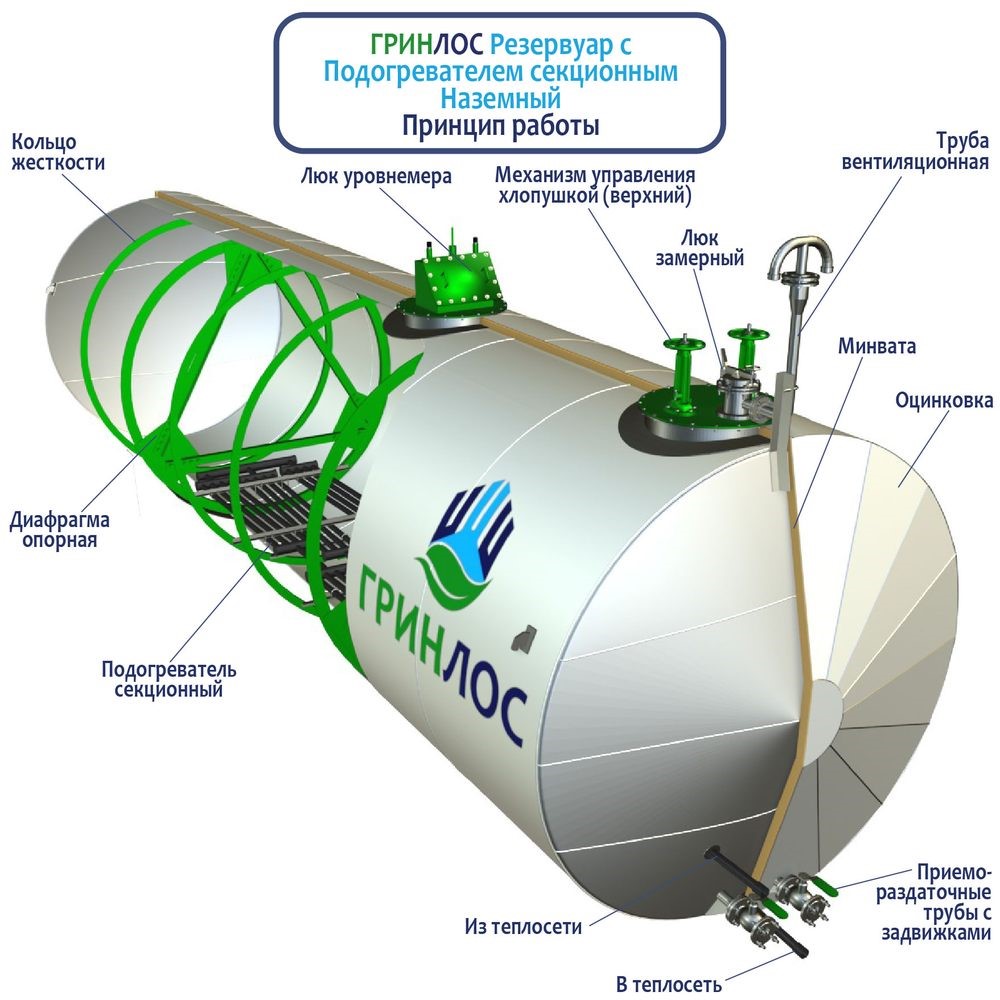

Устройство и принцип работы

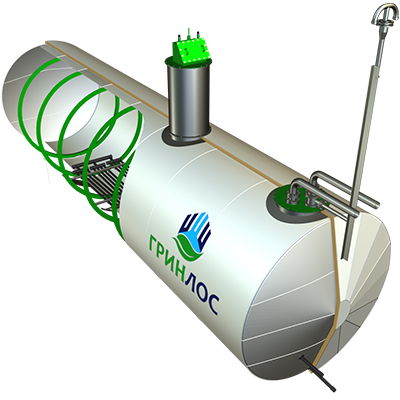

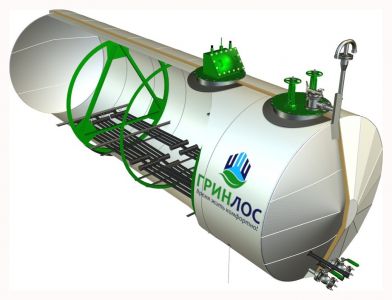

Емкость для воды с подогревом от Гринлос представляют собой цилиндрическую стальную конструкцию повышенной жесткости, предназначенную для хранения технологических сред в заданном температурном диапазоне. В нижней части корпуса размещается трубная система теплообмена (секционный подогреватель), конфигурация которой рассчитывается исходя из требуемой интенсивности нагрева.

Конструктивные особенности и алгоритм функционирования:

• Теплообменный процесс: Работа устройства основана на передаче тепловой энергии от теплоносителя (пароводяная смесь) к хранимому продукту. Секционный тип подогревателя обеспечивает равномерную конвекцию, исключая локальный перегрев или застывание среды в резервуаре.
• Утепление резервуара: Для минимизации энергопотерь корпус оснащается защитным слоем. В наземном исполнении применяется минераловатная изоляция с внешним кожухом из оцинкованной стали. В подземных модификациях используется напыляемый пенополиуретан (ППУ) с финишным покрытием полимочевиной, что обеспечивает полную герметичность и антикоррозийную защиту.
• Эксплуатационный цикл: Загрузка и отгрузка продукта осуществляются через систему технологических патрубков, расположение которых определяется техническим заданием. Интеграция контрольно-измерительных приборов позволяет автоматизировать мониторинг температуры и уровня заполнения емкости.

Индивидуальное проектирование на заводе ГРИНЛОС позволяет адаптировать параметры подогревателя и толщину термоизоляции под климатические условия региона эксплуатации и специфику конкретного технологического цикла.

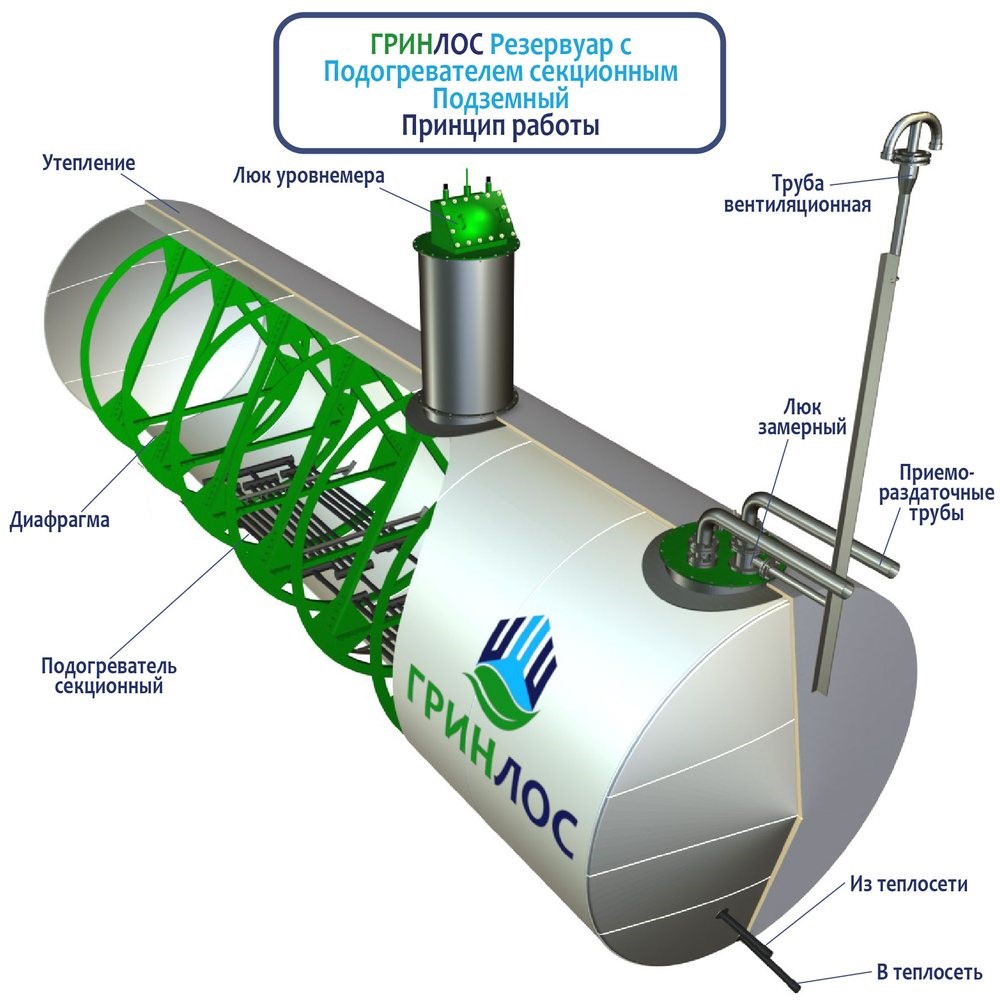

Конструктивные различия исполнений

В зависимости от способа установки конструкция ГРИНЛОС РПС имеет ряд принципиальных технических отличий, обусловленных характером нагрузок:

• Силовая схема корпуса: в подземном исполнении увеличено количество внутренних диафрагм для компенсации давления грунта, тогда как в наземном часть из них заменена кольцевыми ребрами жесткости для оптимизации металлоемкости.
• Технологические горловины: подземные резервуары оснащаются удлиненными шахтами люков и уровнемеров под глубину заложения, в наземных моделях высота горловин минимальна для удобства обслуживания на площадке.
• Приемо-раздаточные устройства (ПРУ): в наземных РПС трубы ПРУ оборудованы хлопушками с узлом управления сверху корпуса, в подземных — трубы направлены вертикально без установки хлопушек для упрощения донного забора продукта.

Монтаж

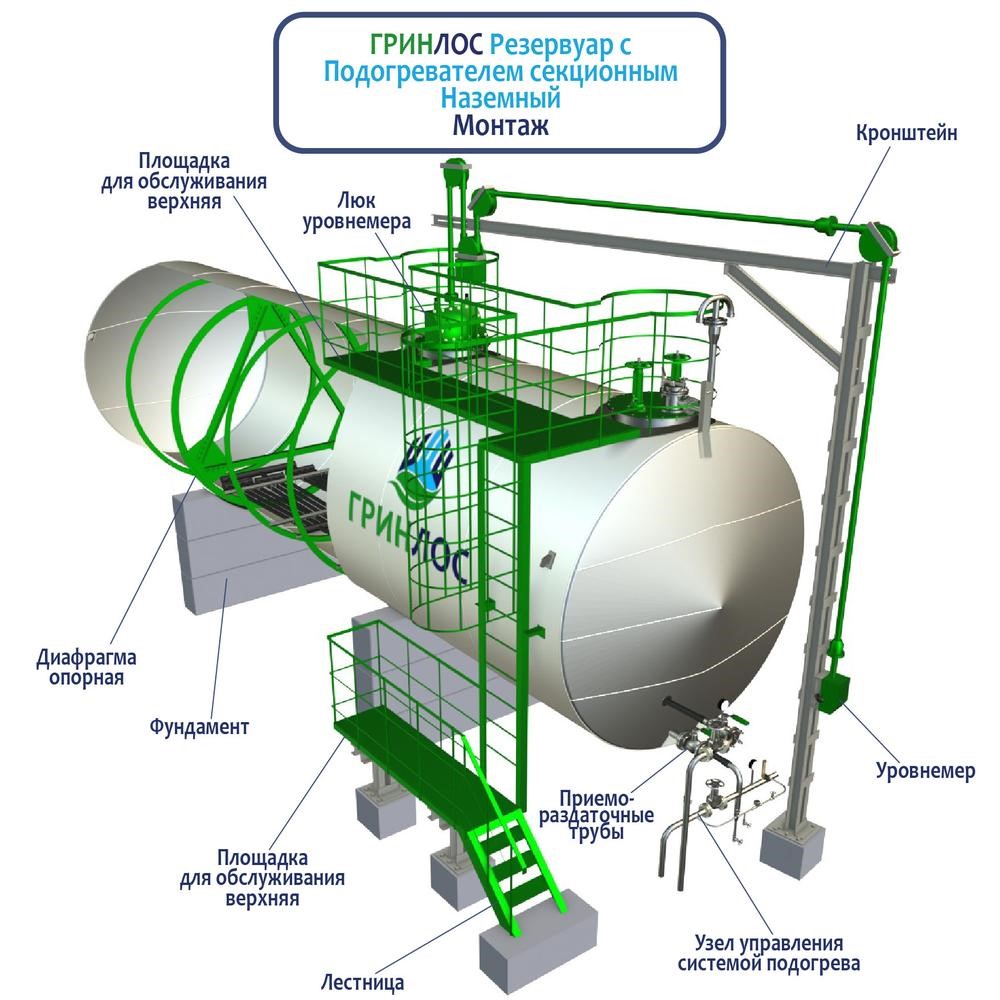

Монтажные работы различаются в зависимости от типа установки и условий эксплуатации площадки. Наземный монтаж предполагает установку резервуара на опоры из бетонных блоков, расположенных строго под опорными диафрагмами корпуса. Для безопасного обслуживания предусматривается комплекс металлоконструкций: лестница-площадка на уровне основания, вертикальная стремянка с ограждением и верхняя площадка обслуживания. Приемо-раздаточные патрубки и выводы подогревателя размещаются на торцевой части, а узел управления системой подогрева монтируется непосредственно перед резервуаром на поверхности.

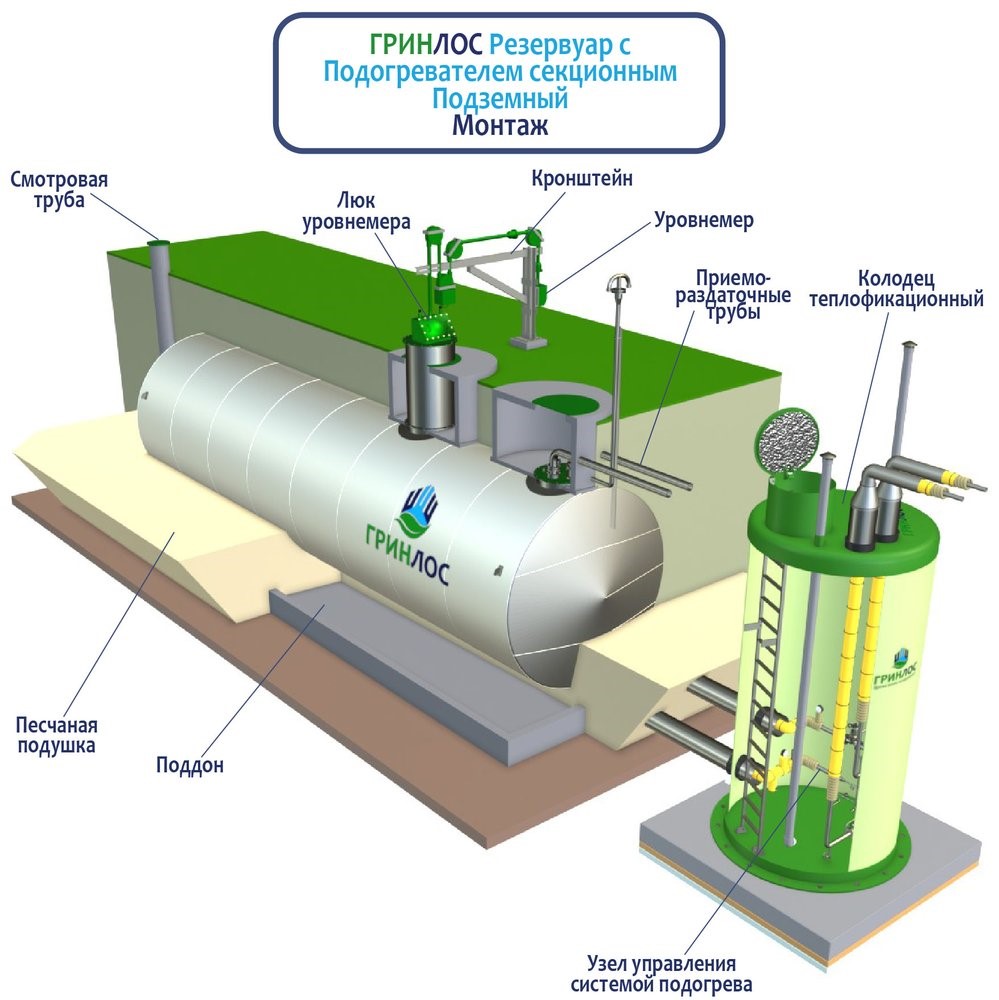

Подземный монтаж требует подготовки котлована с поддоном и желобом. Основание формируется из слоев щебня и песчаной подушки, на которые устанавливается емкость. Над люками организуются технологические колодцы: в одном размещается люк уровнемера, в другом — люк замерный и приемо-раздаточные трубы. На поверхности остаются только вентиляционная система и уровнемер на кронштейне, в то время как приемо-раздаточные сети могут прокладываться скрыто ниже уровня грунта. Рядом с резервуаром размещается подземный теплофикационный колодец, в нем расположен узел управления системой подогрева.

Специалисты завода ГРИНЛОС проектируют узлы крепления и высоту технологических колодцев индивидуально под глубину заложения и тип грунта на объекте заказчика.
