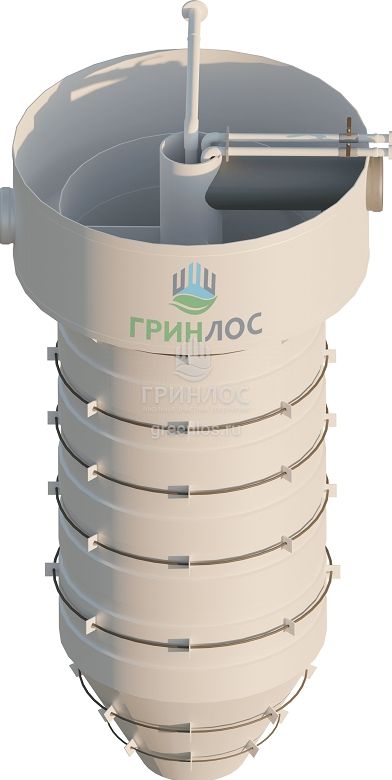

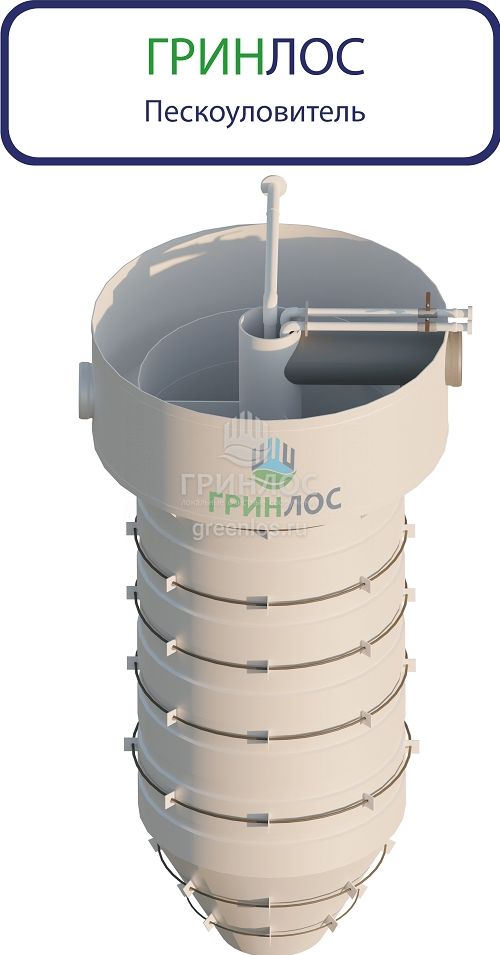

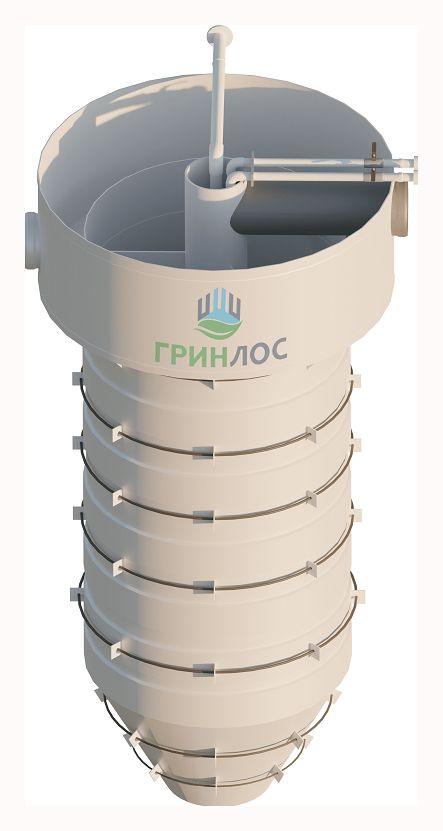

ГРИНЛОС Пескоуловитель 100

ГРИНЛОС Пескоуловитель 100

Цена:    по запросу

Технические характеристики

Производительность:
100 л/сек

Высота:
4000 мм

Диаметр верхней поверхности:
2200 мм

Высота шапки:
500 мм

Диаметр нижней поверхности:
1900 мм

Высота до шапки:
3500 мм

Диаметр труб (вх/вых):
200 мм

Преимущества ГРИНЛОС Пескоуловитель 100

Износостойкость

Полипропилен химически нейтрален и устойчив к механическим повреждениям. Поверхность может быть легко очищена, так как к ней не прилипают загрязнители.

Высокая эффективность

Использование современных конструкторских решений в ГРИНЛОС Пескоуловитель 100 позволяет задерживать более 90% тяжёлых загрязнителей.

Удобное обслуживание

Большой накопитель увеличивает интервалы между техническим обслуживанием, а удобное расположение ревизионных окон способствует легкому опорожнению накопителя.

Универсальность

Стандартизация входных и выходных патрубков позволяет монтировать ГРИНЛОС Пескоуловитель 100 в любую локально-очистную систему.

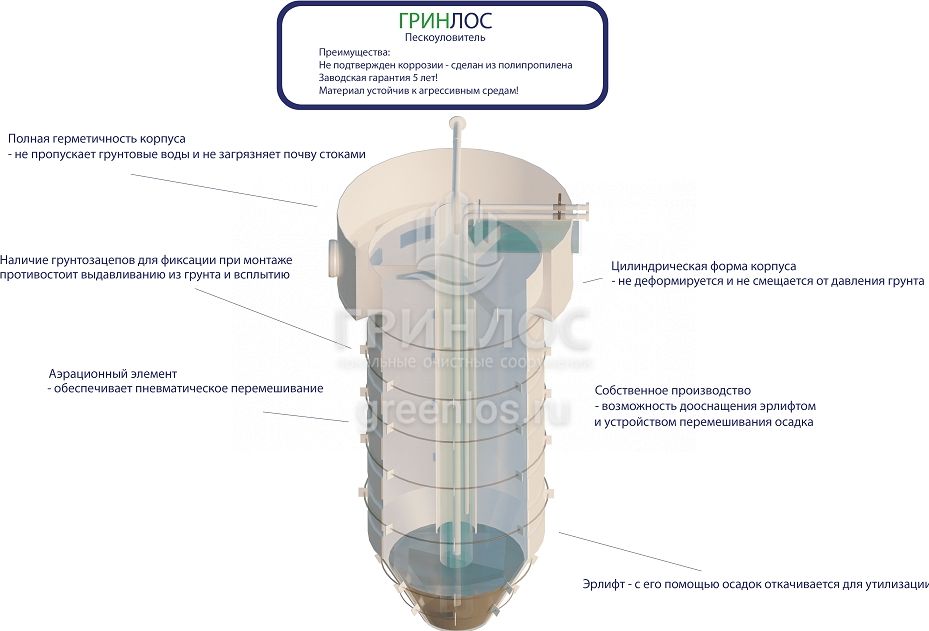

Особенности ГРИНЛОС Пескоуловитель 100

Преимущества ГРИНЛОС Пескоуловитель 100

ГРИНЛОС Пескоуловитель 100 предназначен для фильтрации промышленных, сточных, ливневых и других сбросных вод от тяжёлого песка, мелкого щебня, крупного мусора и других загрязнителей со скоростью переработки 100 л/с. Тем самым песколовка защищает линии и водопроводы от засоров и полной остановки, а также служит для предварительной грубой обработки стоков перед пропуском через фильтр тонкой очистки.

Диаметр и высота секции-сборника у Пескоуловителя 100 составляют 1900 мм и 3500 мм соответственно. Сверху расположен широкий ревизионный люк диаметром 2200 мм и высотой 500 мм. ГРИНЛОС Пескоуловитель 100 разработан таким образом, чтобы обеспечивать надёжную и долговременную работу очистной системы. На протяжении всей эксплуатации обеспечивает удаление 90% тяжёлых крупнофракционных частиц от 0,2 мм до 10 мм.

Комплект поставки ГРИНЛОС Пескоуловитель 100

Комплект поставки ГРИНЛОС Пескоуловитель 100
  • Корпус ГРИНЛОС Пескоуловитель 100 из полипропилена.

Дополнительное оборудование:

  • Аэрационнй элемент перемешивания;
  • Датчики наполненности отстойника;
  • Отдельный фланец под откачку шлама, без остановки пескоуловителя.

Эксплуатационная документация, в том числе:

  • Технический паспорт «ГРИНЛОС Пескоуловитель»
  • Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
  • Сертификат соответствия системе ГОСТ Р
  • Декларация соответствия EAC

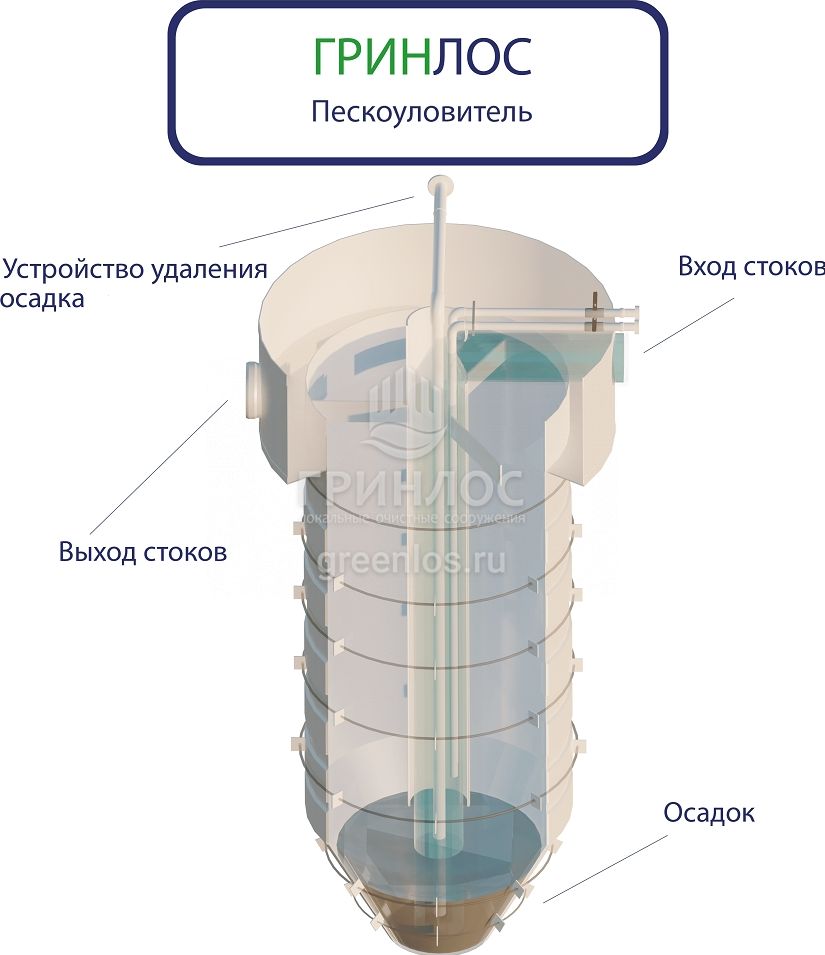

Внутреннее устройство и принцип работы песколовок Гринлос 100 л/с

Принцип работы ГРИНЛОС Пескоуловитель 100

Сточная вода, содержащая песок, очищенная от грубых примесей, поступает в центральный цилиндр ГРИНЛОС Пескоуловитель 100, где происходит частичное снижение скорости и успокоение поступающей воды. По мере движения воды по центральному цилиндру в нижнюю часть песколовок, скорость течения снижается до такой степени, что зерна песка, находящиеся в воде, начинают осаждаться в пространстве аккумуляции песка. Освобожденная от песка вода поднимается через внешнее пространство к водосливу и стекает по трубопроводу.

Собранный в аккумулирующем пространстве Пескоуловителя 100 л/с Гринлос песок, после его пневматического перемешивания с помощью аэрационного элемента, откачивается эрлифтом в специальную емкость, оборудованную системой отвода отстоявшейся воды. Источником подачи сжатого воздуха служит компрессор (передвижной или стационарный).

Аэрационным элементом перемешивания, эрлифтом удаления осадка и компрессором песколовки комплектуются опционально.

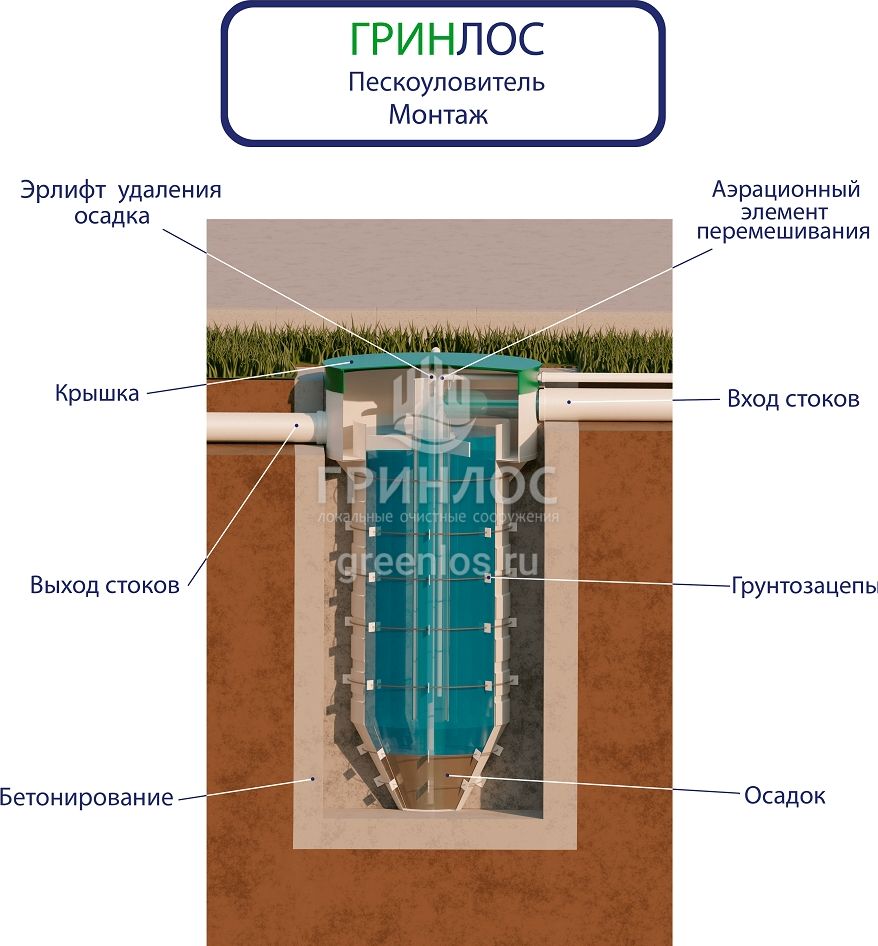

Монтаж ГРИНЛОС Пескоуловитель 100

  1. Этап измерений и подготовки.

    Специалисты ГРИНЛОС выезжают на объект и проводят все необходимые измерения и расчёты. Определяются с техническими параметрами, требуемой пропускной способностью, видом загрязнений и необходимой скоростью очистки. Определяется с будущим местом установки, исследуют грунт и глубину залегания. Подготавливают план-схему оборудования, с учётом особенности участка и требований заказчика.

  2. Изучаются все полученные данные, производится расчёт и моделирование очистной установки, её изготовление и испытание. Техники производят закупку расходных материалов и составляют сметную документацию.МОНТАЖ
  3. Земельные работы.

    Осуществляется доставка техники, выемка грунта под котлован и линии коммуникаций. На дно котлована стелется подушка из щебня или керамзита. При необходимости заливают опорные точки. На объект доставляется ГРИНЛОС Пескоуловитель 100. При помощи подъёмной техники пескоуловитель опускается в котлован на подушку. Если грунтовые воды залегают близко от поверхности, к ёмкости крепятся грунтозацепы.

  4. Осуществляется прокладка коммуникаций, подключение запорной арматуры и обвязка пескоуловителя. Обтяжка фланцевых соединений и подключения датчиков. Электрические и сигнальные кабеля должны быть проложены в защитных трубах или на достаточном уровне заглубления в бронированной гофрированной трубе.
  5. Производится засыпка и необходимая утрамбовка. Излишний грунт по требованию заказчика может быть вывезен.
  6. Контрольный запуск системы.

    Специалисты ГРИНЛОС проводят тестирование и наладку Пескоуловителя 100, проверяют степень очистки и соответствие сбросов нормам.

Техники проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.

Рекомендации по эксплуатации ГРИНЛОС Пескоуловитель 100

Для правильной работы и удаления из стоков не менее 90% загрязнителя необходимо проводить плановое техническое обслуживание раз в 3 месяца.

В комплекс технических мероприятий по обеспечению должной работы ГРИНЛОС Пескоуловитель 100 входит:

  • Контроль показаний датчиков засорённости или визуальный осмотр сборника осадка;
  • Осмотр подводящих коммуникаций на предмет засорённости крупным мусором;
  • При наличии шламовых насосов требуется их техническое обслуживание ГРИНЛОС Пескоуловитель 100: смазка подшипников, чистка шнеков и доливка масла в редуктор;
  • После летнего сезона и наступления холодов необходимо проверить момент затяжки болтов на фланцевых соединениях и запорной арматуре, осуществить их подтяжку, чтобы исключить утечки;
  • После планово-технического обслуживания необходимого восстановить всю рабочую схему – открыть арматуру, герметично закрыть обслуживающие люки.

При обслуживании и ремонте Пескоуловителя 100 персонал должен соблюдать правила эксплуатации сосудов и гидросооружений.

Для предотвращения обледенения системы необходимо располагать ГРИНЛОС Пескоуловитель 100 на безопасной от промерзания в глубине.

Редкие обходы очистного оборудования увеличивают риск избыточной наполненности сборников и ухучшения качества очистки.

Применяя пескоуловители на пищевых производствах, необходимо использовать установки с системой аэрации.

Если количество сбрасываемых на производстве вод превышает 100м3 в сутки, применение пескоуловителей обязательно.

ЗАПРЕЩАЕТСЯ

  • Нагружать грунт в непосредственной близости от пескоуловителя, расположенного в земле, а именно: надстраивать постройки, располагать проезды, стоянки и дороги.
  • Ставить стоки, идущие на пескоуловитель, под избыточное давление выше нормируемого.
  • Открывать смотровые и сбросные люки без отключения ГРИНЛОС Пескоуловитель 100 от тракта очистного сооружения или перенаправления линии очистки через байпас.
  • Спускаться в ёмкость без предварительного проветривания при эксплуатации пескоуловителя для очистки промышленных сбросов, так как возможно скопление вредных газов или воздуха с критически низким содержанием кислорода.
