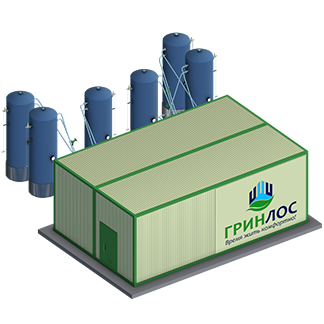

Компрессорная станция
Блочно-модульная компрессорная станция – это современное решение для производства, подготовки и распределения сжатого воздуха производительностью до 3м3/мин. Станция предназначена для объектов энергетики, промышленности, инфраструктурных и технологических комплексов, где требуется стабильное давление, автоматизированное управление и высокая надежность оборудования.
Компрессорная станция поставляется в полной заводской готовности, с интегрированными компрессорными агрегатами, воздухосборниками, системой автоматики и инженерными сетями. Возможны варианты исполнения на 2 или 3 компрессора с резервированием.

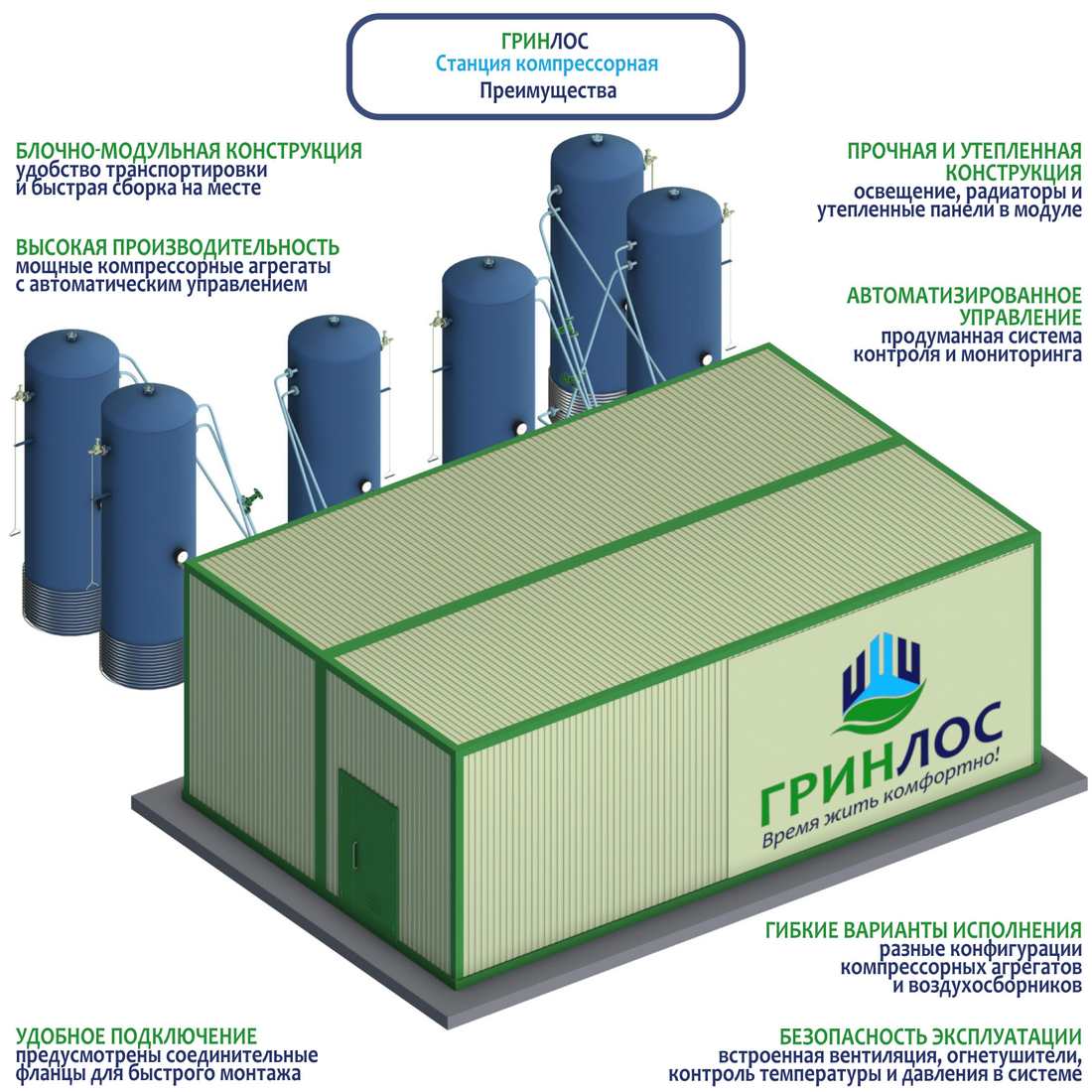

Преимущества компрессорной станции ГРИНЛОС
- удобство транспортировки
- быстрая установка на площадке
- минимальные сроки ввода в эксплуатацию
- конфигурации на 2 или 3 компрессора
- различное количество воздухосборников
- индивидуальные технические решения под объект
- мощные компрессорные агрегаты
- поддержание стабильного давления
- автоматическое включение и отключение
- встроенная вентиляция
- контроль температуры и давления
- аварийные режимы
- защита оборудования
- утепленные стеновые панели
- встроенное освещение
- отопление и радиаторы
- предусмотрены соединительные фланцы
- оптимизированные точки подключения
- быстрый монтаж к распределительной сети
- продуманная система контроля и мониторинга
- поддержание заданных установок давления
- автоматическое резервирование
Особенности
Блочно-модульная компрессорная станция разработана с учетом требований промышленной безопасности и эксплуатации на объектах с повышенной ответственностью.
Основные особенности:
- рабочее давление до 40–41 кгс/см² на стороне компрессорного контура
- рабочее давление 20 кгс/см² на распределительной магистрали
- автоматическое управление по уставкам датчиков давления и температуры
- наличие резервного компрессора
- установка перепускных клапанов с электромагнитным управлением
- возможность поэтапного отключения оборудования без остановки станции
Конструкция обеспечивает эффективное охлаждение и дополнительную осушку воздуха за счет последовательного прохождения через воздухосборники.

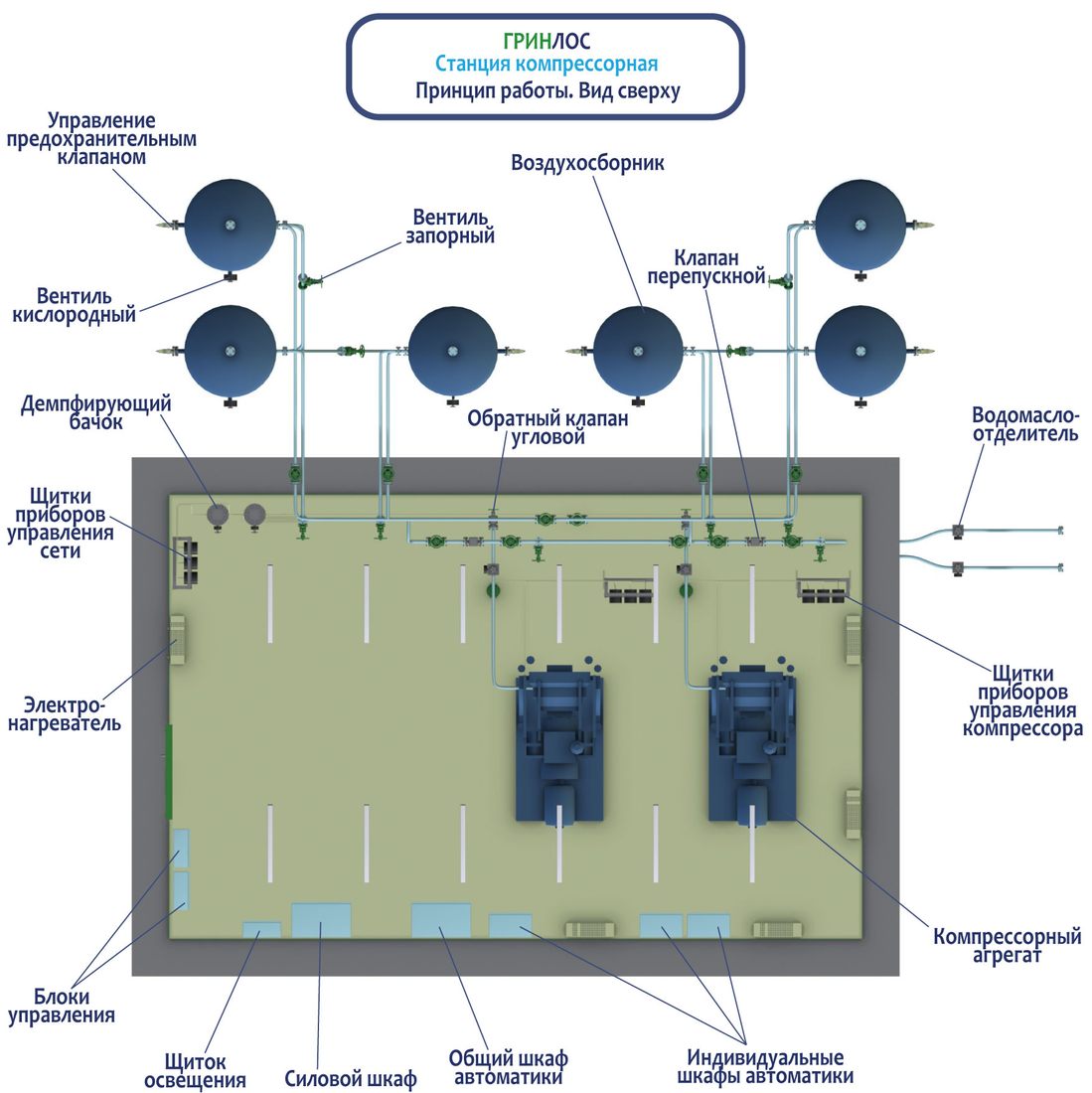

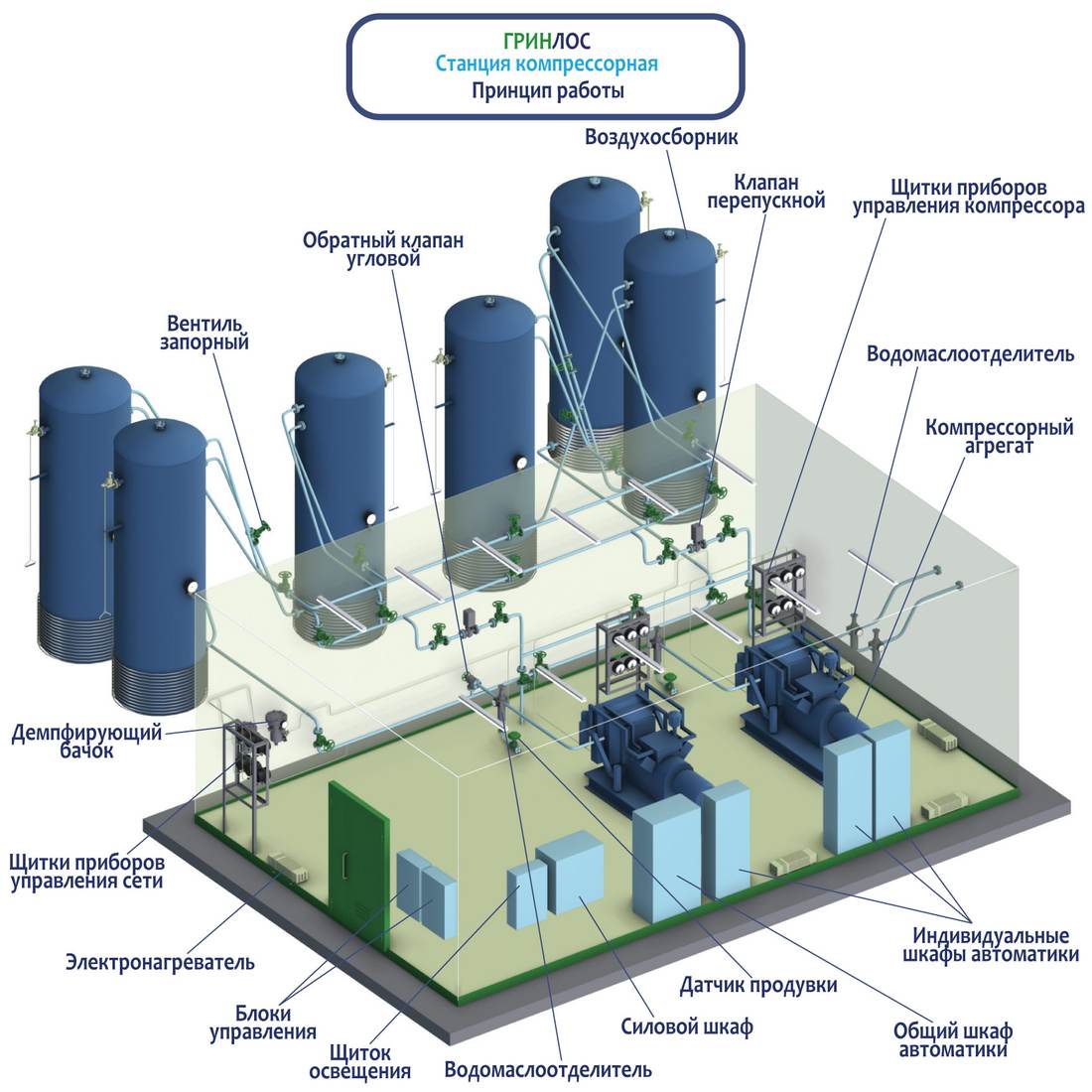

Конструкция и принцип работы модульной компрессорной станции
Блочная станция состоит из следующих основных узлов:
- компрессорные агрегаты
- воздухосборники
- водомаслоотделители
- демпфирующий бачок
- перепускные клапаны
- запорная арматура
- система трубопроводов
- шкафы автоматики и силовые шкафы
- датчики давления и температуры
- Компрессоры сжимают воздух до максимального давления.
- Сжатый воздух поступает в воздухосборники, где происходит накопление и частичная осушка.
- Через перепускные клапаны воздух подается в распределительную сеть с рабочим давлением 20 кгс/см².
- Автоматика поддерживает заданные параметры:
– включает рабочий компрессор
– подключает резервный при падении давления
– отключает агрегаты при достижении верхних уставок - Водомаслоотделители обеспечивают удаление конденсата.
Система позволяет выводить отдельные элементы на обслуживание без нарушения общей работы станции.
Монтаж
Монтаж модульной компрессорной станции выполняется по принципу максимальной заводской готовности.
Этапы:
- Подготовка фундаментного основания.
- Установка модульного здания.
- Монтаж воздухосборников на открытой площадке.
- Соединение трубопроводов фланцевыми соединениями или сваркой.
- Подключение к распределительной сети объекта.
- Подключение электропитания.
- Проведение пуско-наладочных работ.
Наружные трубопроводы утепляются. Все воздухопроводы проходят испытания на прочность и герметичность.
Станция может эксплуатироваться без постоянного дежурного персонала.
Рекомендации по эксплуатации
Для обеспечения длительной и безопасной работы рекомендуется:
- регулярно контролировать уставки датчиков давления и температуры
- проводить проверку перепускных клапанов
- своевременно удалять конденсат
- выполнять регламентное обслуживание компрессорных агрегатов
- проверять состояние изоляции трубопроводов
- контролировать работу системы вентиляции
Испытания после монтажа проводятся согласно действующим строительным нормам.
Автоматизация станции обеспечивает защиту оборудования от аварийных режимов и снижает нагрузку на обслуживающий персонал.
