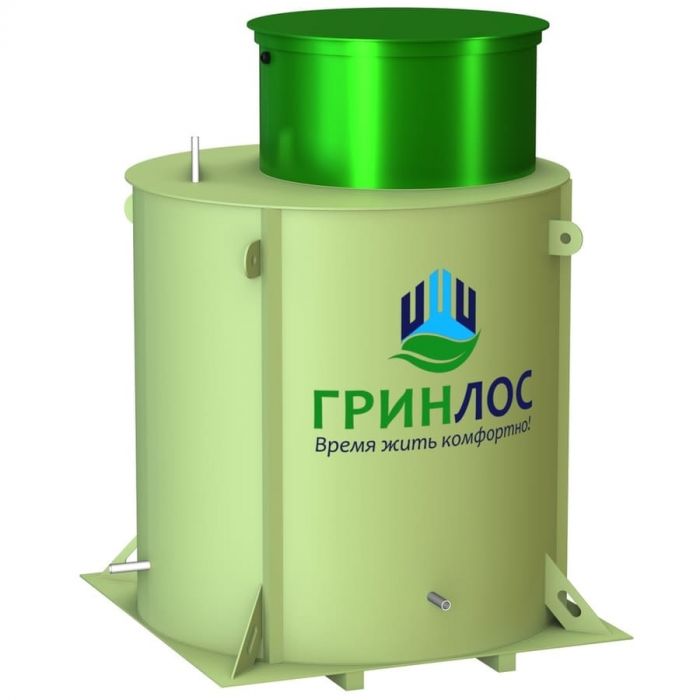

ГРИНЛОС Кессон 5
Цена: от 98 000 руб.
Технические характеристики
Размеры (высота / диаметр):
2000 / 1500 мм
Высота горловины:
500 мм
Объем рабочей камеры:
2.4 м3
Вес:
100 кг
Диаметр обсадной трубы:
118-159 мм
Материал корпуса:
pp
Форма корпуса:
цилиндр
Срок службы:
50 лет
Гарантия:
5 лет
Преимущества ГРИНЛОС Кессон 5
Не подвержен коррозии — сделан из полипропилена.
Заводская гарантия 5 лет!
Особенности кессона ГРИНЛОС Кессон 5
ГРИНЛОС Кессон 5 — это пластиковый кессон из полипропилена, блок-сополимера диаметром 150 см и высотой 200 см. Является идеальным решением для защиты скважин и труб от промерзания, а также проникновения сточных и высоких грунтовых и паводковых вод.
Устройство имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.
Благодаря прочному и долговечному полипропилену, кессоны ГРИНЛОС Кессон 5 отлично подходят для установки в средней полосе России. Их использование возможно в районах с практически любыми гидрологическими условиями.
Комплект поставки ГРИНЛОС Кессон 5
- Корпус кессона из полипропилена, блок-сополимера с ребрами жесткости, усиленным основанием из ПП. (1 шт.)
- Крышка с вентиляцией и возможностью утепления (1 шт.)
- Лестница, вваренная в корпус кессона (1 шт.)
- Герм ввод для герметичного ввода электрического кабеля внутрь кессона (1 шт.)
- Манжета под обсадную трубу (1 шт)
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Кессон»
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
- Сертификат соответствия системе ГОСТ Р
- Декларация соответствия EAC
Размеры ГРИНЛОС Кессон 5
Конструкция кессона ГРИНЛОС Кессон 5 представляет из себя цилиндр с горловиной, выполненный из монолитного полипропилена толщиной 8мм, с усилением дна ячеистой полипропиленовой плитой толщиной 80мм.
Подробнее о размерах кессона:
- H1 — Полная высота септика составляет 2000 мм.
- H3 — Высота без горловины – 1500 мм.
- H4 — Высота крышки – 50 мм.
- D1 — Диаметр корпуса – 1440 мм.
- D2 — Диаметр горловины – 730 мм.
Возможно изготовление по индивидуальным размерам
Документация
Устройство кессона ГРИНЛОС Кессон 5
ГРИНЛОС Кессон 5 изготовлено из монолитного полипропилена толщиной 8мм, с усилением дна ячеистой полипропиленовой плитой толщиной 80мм.
Кессон герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.
В зависимости от своего назначения, он может быть дополнительно оснащен муфтой обсадной трубы, которая обеспечивает герметичное соединение кессона и скважины.
При использовании кессона ГРИНЛОС Кессон 5 в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей.
Монтаж ГРИНЛОС Кессон 5
Монтаж кессона ГРИНЛОС Кессон 5 начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.
Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.
После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.
Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.
Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.
ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.
В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.
Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.
После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.
Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.
Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.
Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.
Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.
Схемы монтажа:
Организация герметичного ввода вывода
Изделие представляет собой полностью воздухонепроницаемое и водонепроницаемое устройство, но, исходя от предполагаемого использования, нужна подготовка разнообразных входов выходов.
Обсадная труба скважины
Для того чтобы загерметизировать корпус кессона с обсадной трубкой скважины, используется герметичная муфта.
Электрический кабель
Кабельный ввод / вывод осуществляется с использованием герм ввода или комплекта для монтажа.
Магистраль водоснабжения
Ввод / вывод водопроводной линии осуществляется при использовании комплекта для монтажа, состоящего из перечня трубопроводных соединений и компрессионных муфт. Благодаря комплекту для монтажа ГРИНЛОС можно быстро и просто соединять трубы ПП, а также и трубы ПНД.
