Гринлос КНС В-2500/1000

Гринлос КНС В-2500/1000

Цена:    от 86 200 руб.

Технические характеристики

Размер Д*Ш*В:
1000*1000*2500 мм

Высота без горловины:
2300 мм

Диаметр корпуса:
1000 мм

Объем:
1.6 м3

Диаметр горловины:
0.93 м

Вес:
95 кг

Лестница:
есть

Высота от верха крышки до подводящей трубы:
до 2000 мм

Глубина врезки:
зависит от проекта заказчика см

Рабочая камера:
вертикальная

Дополнительное оборудование:
Контейнер для твердых отходов, дачтики уровня воды

Материал корпуса:
Полипропилен

Диаметр труб (вх/вых):
110-200/110-200

Гринлос КНС В-2500/1000 Гринлос КНС В-2500/1000 Гринлос КНС В-2500/1000 Гринлос КНС В-2500/1000 Гринлос КНС В-2500/1000 Гринлос КНС В-2500/1000

Комплект поставки Гринлос КНС В-2500/1000

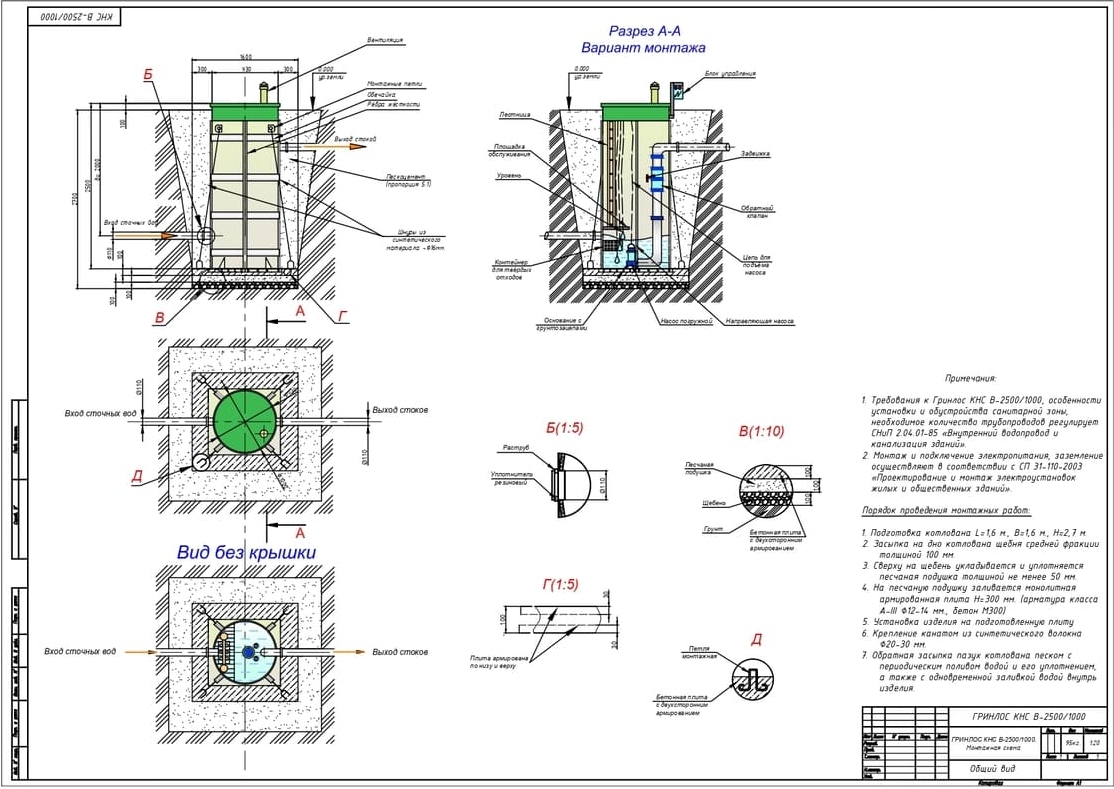

Схема Гринлос КНС
  • Корпус КНС из полипропилена, блок-сополимера с ребрами жесткости, усиленным основанием из полипропилена с грунтозацепами и монтажными петлями. (1 шт.)
  • Крышка с вентиляцией и возможностью утепления (1 шт.)
  • Лестница, вваренная в корпус Гринлос КНС В-2500/1000 (1 шт.)
  • Гермоввод для герметичного ввода электрического кабеля внутрь КНС (1 шт.)

ОПЛАЧИВАЕТСЯ ОТДЕЛЬНО (ЦЕНА ПО ЗАПРОСУ):

  • Площадка обслуживания, вваренная в корпус КНС (1 шт.)
  • Съемный контейнер для твердых отходов (1 шт.)
  • Трубный узел (1 шт.)
  • Запорная арматура (3 шт.)
  • Погружной насос (2 шт.)
  • Датчики уровня воды (Поплавковые выключатели) (3 шт.)
  • Блок управления электрооборудования (1 шт.)

Эксплуатационная документация, в том числе:

  • Технический паспорт «Гринлос КНС»
  • Технический паспорт дренажного насоса
  • Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
  • Сертификат соответствия системе ГОСТ Р
  • Декларация соответствия EAC

Особенности Гринлос КНС В-2500/1000

Канализационная насосная станция Гринлос КНС В-2500/1000 обладает круглым корпусом диаметром 1 м с рабочей камерой объемом 1.6 м3. Полная высота изделия составляет 2.5 м, что отражается в названии. Высота станции без горловины равна 2.3 м.

Горизонтальное расположение камеры в Гринлос КНС В-2500/1000 позволяет использовать оборудование при необходимости переработки больших объемов жидкостей.

Широкая горловина диаметром 0.93 м обеспечит беспрепятственный доступ внутрь.

Использование полипропилена в качестве основного материала обуславливает небольшой вес канализационной станции, всего 95 кг, что дает преимущество при транспортировке и монтаже системы.

Врезка подводящей трубы в Гринлос КНС В-2500/1000 осуществляется согласно проекту заказчика и может быть произведена на глубине до 2000 мм.

При необходимости, вы всегда можете обратиться в ГРИНЛОС за изготовлением КНС по индивидуальному заказу!

Внутреннее устройство и принцип работы Гринлос КНС В-2500/1000

В Гринлос КНС В-2500/1000 воды сливаются самотеком, после чего откачиваются насосами и транспортируются к месту утилизации или к очистным сооружениям. Горловина Гринлос КНС В-2500/1000 выводится на поверхность для облегчения планового осмотра, ремонта и обслуживания станции. Она закрывается полимерной крышкой. Внутри резервуара расположен трубопровод, подсоединенный через патрубки в стенках. Равномерность поступления вод обеспечивается за счет отбойника, а отсутствие завихрений потока — благодаря водобойной стенке.

В приемную часть сливаются стоки, которые благодаря герметичности конструкции не просачиваются в грунт, и под давлением принудительно прокачиваются насосами в напорный трубопровод. Далее сточные воды транспортируются в очистные сооружения. Чтобы стоки не возвращались обратно в трубопровод насоса, предусмотрен обратный клапан. Если объем стоков существенно повышается, включается дополнительный насос. Если насосы не справляются с объемами сточных вод, включается сигнализация.

Работа Гринлос КНС В-2500/1000 управляется автоматически. Контроль за уровнем поступающих отходов осуществляется с помощью поплавковых датчиков, расположенных на разных уровнях, благодаря чему станция работает в таком режиме:

  • Датчик первого уровня включает насос на перекачку скопившихся отходов. Объем стоков в пределах нормального.
  • Датчик второго уровня срабатывает при повышенном объеме вод и включает резервный насос для откачки избытка стоков.
  • Датчик третьего уровня включает аварийный сигнал, поскольку устройства для откачки сточных вод не справляются с их объемом. В этом случае обслуживающей бригаде необходимо принять меры для нормализации работы Гринлос КНС В-2500/1000, так как сигнализация может включиться в результате поломки одного из насосов. Для упрощения обслуживания Гринлос КНС В-2500/1000 оборудованы люком и лестницей.

Когда перекачка отходов завершена, уровень стоков падает ниже первого датчика, система отключается. При следующем включении срабатывает другой насос, выполнявший до этого функцию дополнительного. Такая система работы позволяет одного насоса.

Работа станции полностью автоматизирована, однако при необходимости ее можно перевести в ручной режим управления. Такая необходимость обычно возникает при ремонте, необходимости очистки емкости или запуске новой Гринлос КНС В-2500/1000 в эксплуатацию.

Монтаж Гринлос КНС В-2500/1000

Процесс монтажа Гринлос Гринлос КНС В-2500/1000 выполняется в несколько обязательных этапов. Они включают в себя:

  1. Предварительный этап перед установкой

    На этом этапе специалисты компании выезжают на объект, чтобы проанализировать рациональность устанавливаемого оборудования. Имея данные о почве и территориальных особенностях участка, специалисты помогают выбрать тип ГРИНЛОС КНС. Также эксперты учитывают наличие камней и сложность грунта, высоту залегания грунтовых вод и подвижность самой почвы. Немаловажным фактором при выборе мощности оборудования считается наличие свободного пространства на территории участка. В случае необходимости, специалисты готовы подготовить проект по монтажу и созданию индивидуальной модели очистного сооружения по техническому заданию заказчика. При этом учитываются все особенности и нюансы участка.

  2. Подготовка документации Верт_КНС_в_разрезе_в_земле_МОНТАЖ

    После изучения показателей грунта готовится и утверждается сметная документация по монтажу Гринлос КНС В-2500/1000. На этом этапе проводится работа по расчетам. Это важный этап работы, с помощью которого производится предварительный расчет материалов и работ. Специалисты учитывают все моменты, поэтому осуществляется закупка расходного материала с максимальной точностью. Клиентам не приходится переплачивать или дополнительно докупать расходный материал.

  3. Подготовительный этап

    На этом этапе все оборудование завозится на участок и готовится котлован, в который будет помещаться оборудование для очистки сточных и иных вод. Размер котлована должен строго учитывать показатели Гринлос КНС В-2500/1000. В зависимости от состояния грунта и его геологических особенностей, котлован может дополнительно обсыпаться или дополнительно оснащаться специальной подушкой. Такие подушки обеспечивают устойчивость емкости и минимизируют вероятность изменения положения корпуса. Помимо самого котлована, специалисты подготавливают подводные пути, куда будут укладываться сточные трубы.

  4. Процесс монтажа

    Это основной этап работы специалистов, когда все оборудование помещается к подготовленные котлованы. На данном этапе также выполняется подключение всех элементов системы к единому целостному комплексу. Учитывая, что агрегаты работают от электрического питания, подключение к системе электроснабжения должно выполняться с учетом всех правил безопасности и соблюдения технических условий.

  5. Контрольное подключение

    После того как система полностью подключена, специалисты выполняют контрольный запуск. На этом этапе выявляются возможные дефекты. После устранения таковых, проводится обратная засыпка и уборка рабочей территории.

    Смонтированное оборудование приводится в работу и выполняется запуск работы Гринлос КНС В-2500/1000.

    Сам процесс не занимает много времени и в течение 1-2 суток клиенты получают результат и запуск очистного оборудования.

Требования к Гринлос КНС В-2000/1000, особенности установки и обустройства санитарной зоны, необходимое количество трубопроводов регулирует СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Монтаж и подключение электропитания, заземление осуществляют в соответствии с СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.

Эксплуатация и обслуживание Гринлос КНС В-2500/1000

Для правильного, безаварийного функционирования канализационной насосной станции Гринлос КНС В-2500/1000 ее необходимо грамотно эксплуатировать, регулярно выполнять техобслуживание.

Производить обслуживание насосной станции рекомендуется 1 раз в 3 месяца.

В стандартное обслуживание Гринлос КНС В-2500/1000 входит:

  • визуальный осмотр состояния запорной арматуры, насосов, проверка показателей панели управления. Если есть показатели ненормальной работы насоса, посторонние шумы или вибрации, агрегат извлекают из емкости, осматривают, промывают и проверяют
  • демонтаж насосов для проверки, последующий монтаж. При установке агрегатов нужно добиться, чтобы они закрепились на автоматической трубной муфте
  • очистка насосов и корпуса станции производится чистой водой из шланга с помощью щеток без применения моющих средств. При очистке важно не допускать попадания воды под напором на панель управления, манометры
  • техническое обслуживание предусматривает проверку состояния и очистку улавливателя крупного мусора
  • текущий ремонт предусматривает замену изношенных деталей, затягивание крепежей гаечными ключами

При ремонте Гринлос КНС В-2500/1000 обслуживающий персонал должен придерживаться правил техники безопасности, использовать защитные меры. Демонтаж насосов должен осуществляться только после полного остывания агрегата; необходимо отключить его от системы и сбросить давление.

Для предотвращения поломок агрегатов следует раз в квартал тестировать рабочий цикл у всех насосов в системе. Процедура заключается в контроле установленной периодичности их «вкл-выкл».

Насосы нуждаются в периодической замене масла. В зависимости от интенсивности эксплуатации, согласно тех. паспорта оборудования.

Несвоевременное техобслуживание станции приводит к преждевременному выходу из строя канализационных агрегатов. В ситуациях, когда невозможно обеспечить необходимый уклон канализационной трубы, самотечная схема отвода стоков не действует. В этих случаях незаменима канализационная насосная станция, обеспечивающая беспрепятственный отток и переработку отходов.

ЗАПРЕЩАЕТСЯ:

  • Проезд в радиусе 2,5 м от канализационной станции и стоянка автотранспорта над всеми сооружениями ГРИНЛОС КНС.
  • Поднимать уровень поверхности земли над Гринлос КНС В-2500/1000 без согласования с производителем или официальным представителем производителя.
  • Увеличение объема стоков, свыше установленного для Гринлос КНС В-2500/1000.
  • Извлекать оборудование за электрокабели, поплавковые электролинии датчиков насосной станции.
  • Отключение станции от электропитания в период эксплуатации ГРИНЛОС КНС.

ВНИМАНИЕ! При подключении Гринлос КНС В-2500/1000 обязательно обеспечить заземление. Подключение питания следует выполнять через УЗО с номинальным током утечки 10 мА и током теплового расцепителя 6А.
