ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая

ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая

Цена:    по запросу

Технические характеристики

Количество корпусов, шт.:
4

Габариты:
14500*2300*2300 мм - 4 корпуса

Объем общий:
240.9 м3

Производительность, л/сек:
240 л/сек

Производительность, м3/ч:
864 м3/час

Материал изготовления:
стеклопластик

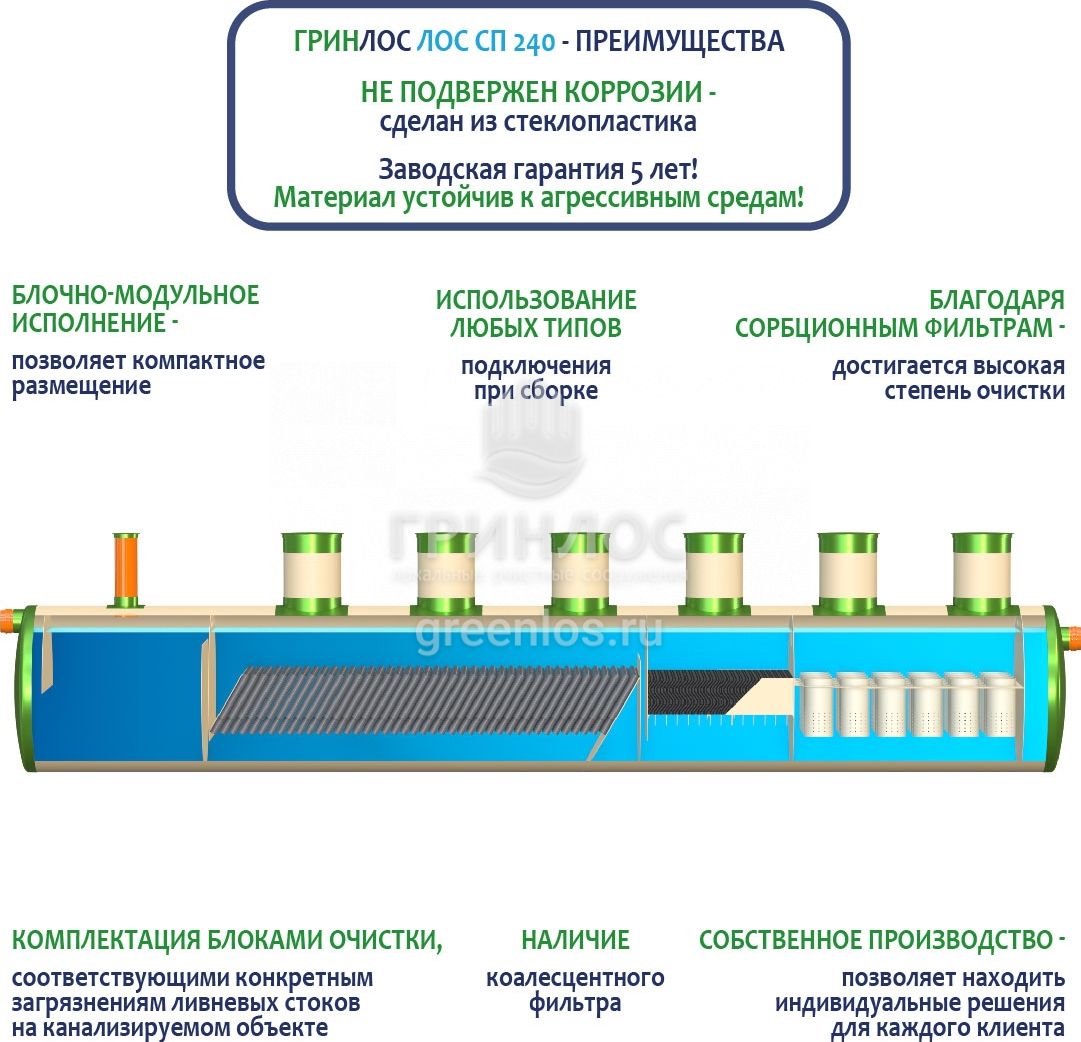

Преимущества ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая

КАМЕРА ФИНИШНОЙ ОЧИСТКИ

Ливневая канализация Гринлос ЛК 240-2300 Сп снабжена отсеком, в котором стоки проходят окончательную очистку через фильтр-патрон с сорбентом.


НЕФТЕУЛОВИТЕЛЬ

В базовую комплектацию Ливневой канализации Гринлос входит нефтеловушка, которая работает по принципу отстаивания стоков

КОМПАКТНОСТЬ И ЭФФЕКТИВНОСТЬ

Высокая степень очистки сточных вод при относительно компактных габаритах благодаря блочно-модульному исполнению.

НЕ ПОДВЕРЖЕНЫ КОРРОЗИИ

Гринлос ЛК 240-2300 Сп выполнена из стеклопластика – инертного материала, устойчивого к агрессивным средам.

Особенности ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая

livnevka_benefits

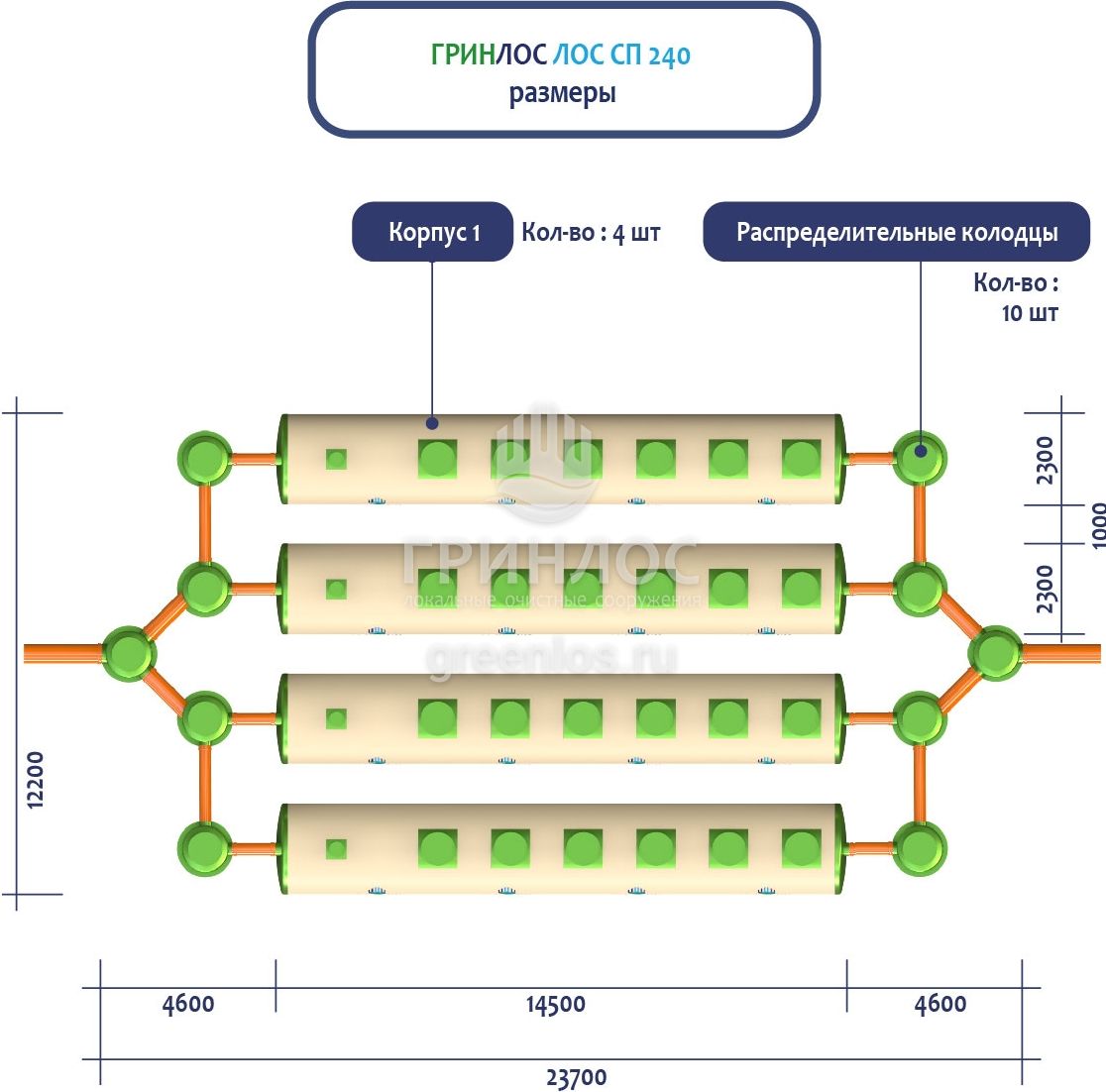

ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая представляет собой очистное сооружение ливневых стоков габаритами 14500*2300*2300 мм - 4 корпуса. Общий объем корпусов составляет 240.9 м3. Для установки станции потребуется применение вспомогательного оборудования.

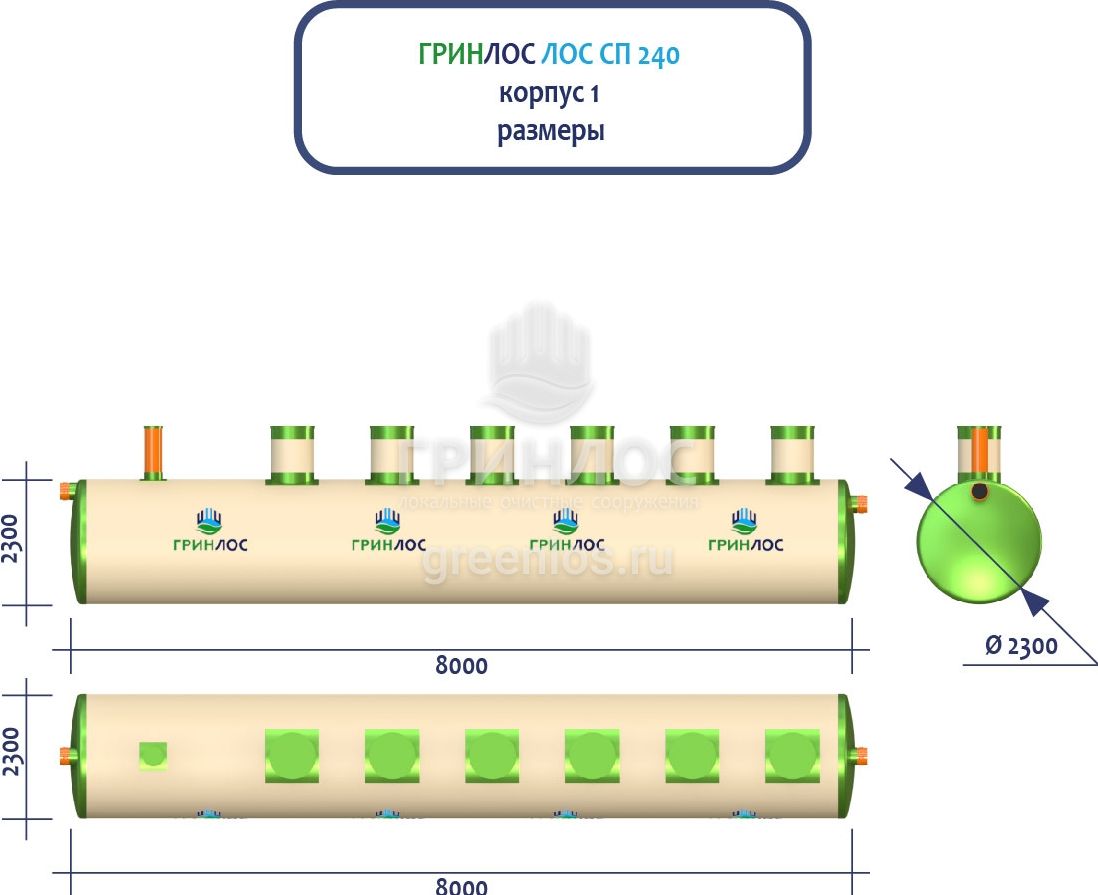

Разделение Ливневая канализация 240-2300 на блоки размерами 14.5* 2.3* 2.3 м позволяет существенно сэкономить пространство, не влияя на качество очистки.  Высокая производительность станции - 240л/сек (864 м3/ч)  позволит справиться с сильными осадками.



Обратите внимание, вы всегда можете обратиться в ГРИНЛОС за изготовлением Ливневой канализации из стеклопластика по индивидуальному заказу!




Комплект поставки ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая

livnevka_benefits

  • Корпус «ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая» (укомплектован крышками)
  • Нефтеуловитель
  • Песко-жироуловитель
  • Камера финишной очистки (камера чистой воды)


ЛОС могут дополнительно комплектоваться:

  • датчиками уровня осадка
  • датчиками уровня нефтепродуктов
  • датчиками переполнения
  • блоком УФ – стерилизации


Эксплуатационная документация:

  • Технический паспорт «ГРИНЛОС Ливневая канализация» (1 шт)
  • Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005) (1 шт)
  • Сертификат соответствия системе ГОСТ Р (1 шт)
  • Декларация соответствия ЕАС (1 шт)

Принцип работы и внутреннее устройство ЛК 240-2300 Сп

Гринлос ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая применяется в комплексах ливневой канализации промышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находит применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах в виде активированного угля.

Технология очистки более сложных стоков, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.

Поверхностные, талые, дождевые и поливомоечные стоки, прошедшие очистку через локальное очистное сооружение Гринлос, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.

Ливневая канализация 240-2300 отвечает всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.

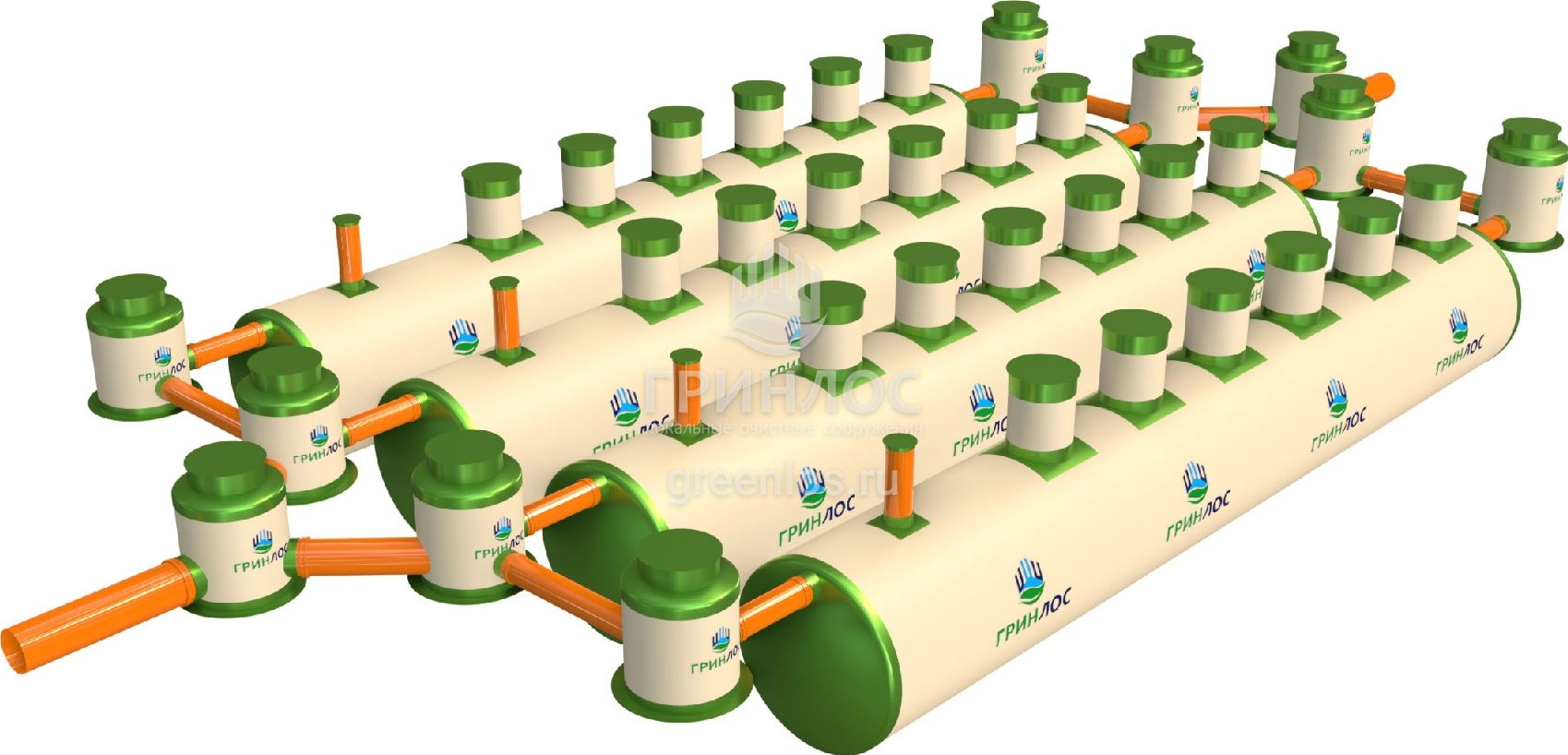

Конструктивно данное сооружение для очистки поверхностных вод представляет собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания.

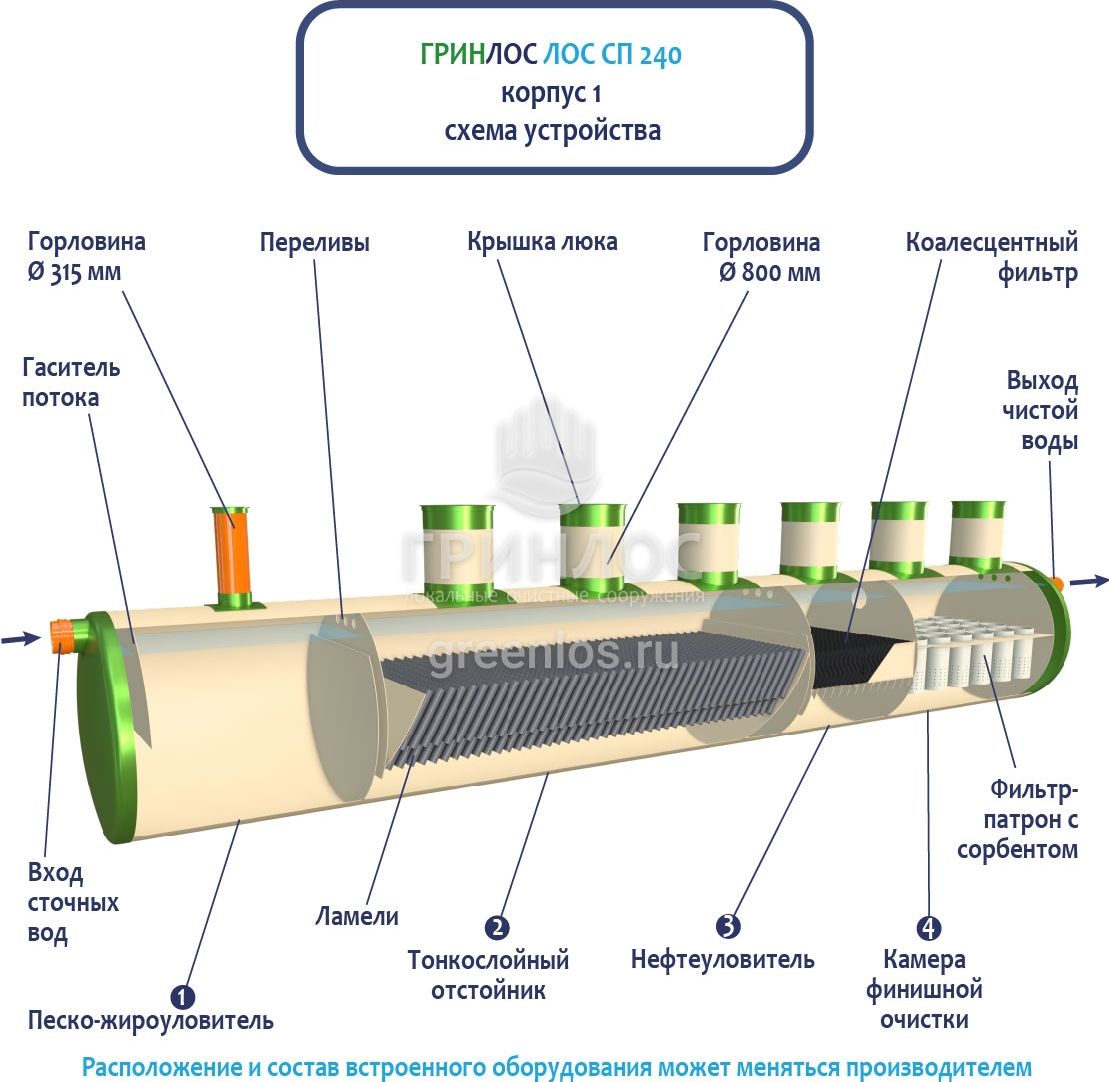

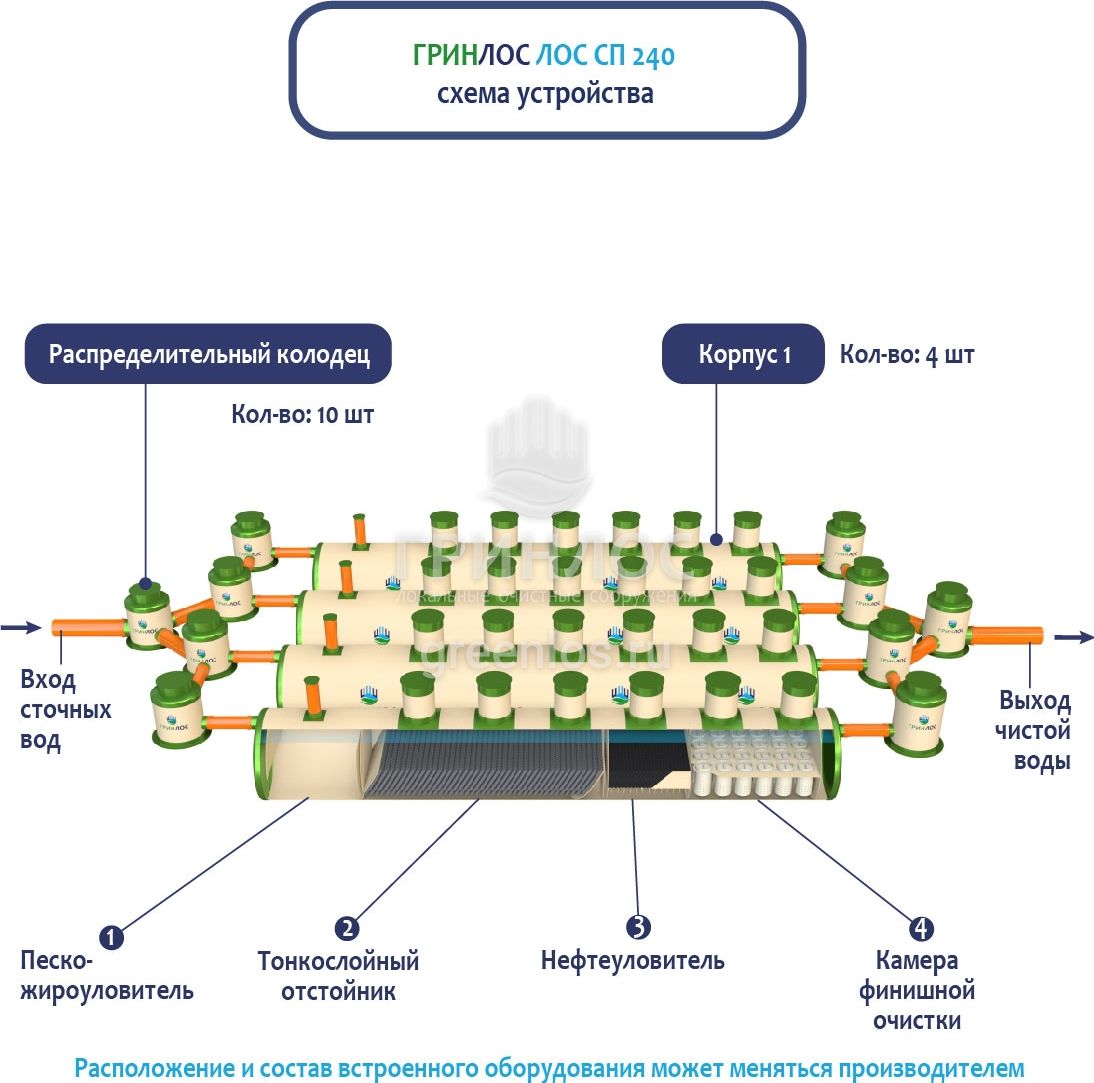

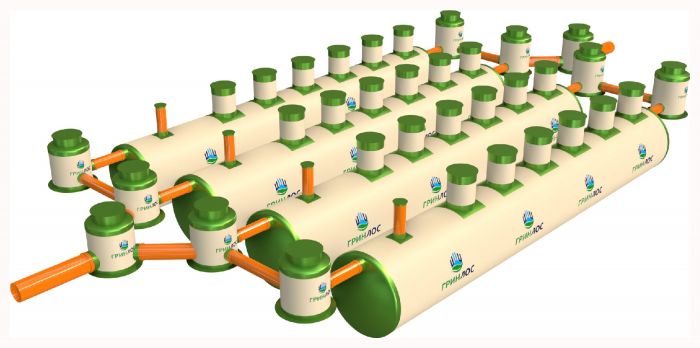

Схема устройства ЛК 240-2300 Сп

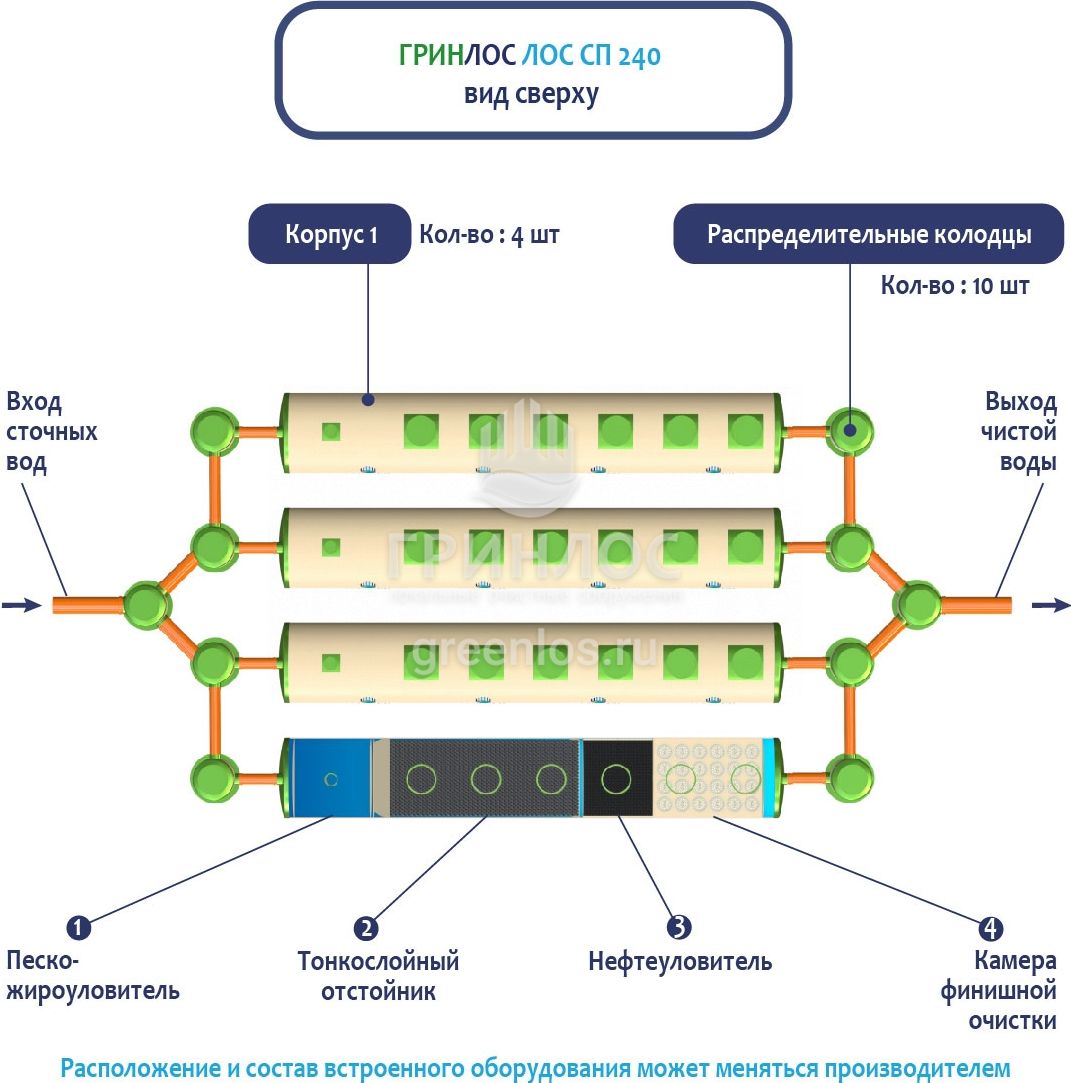

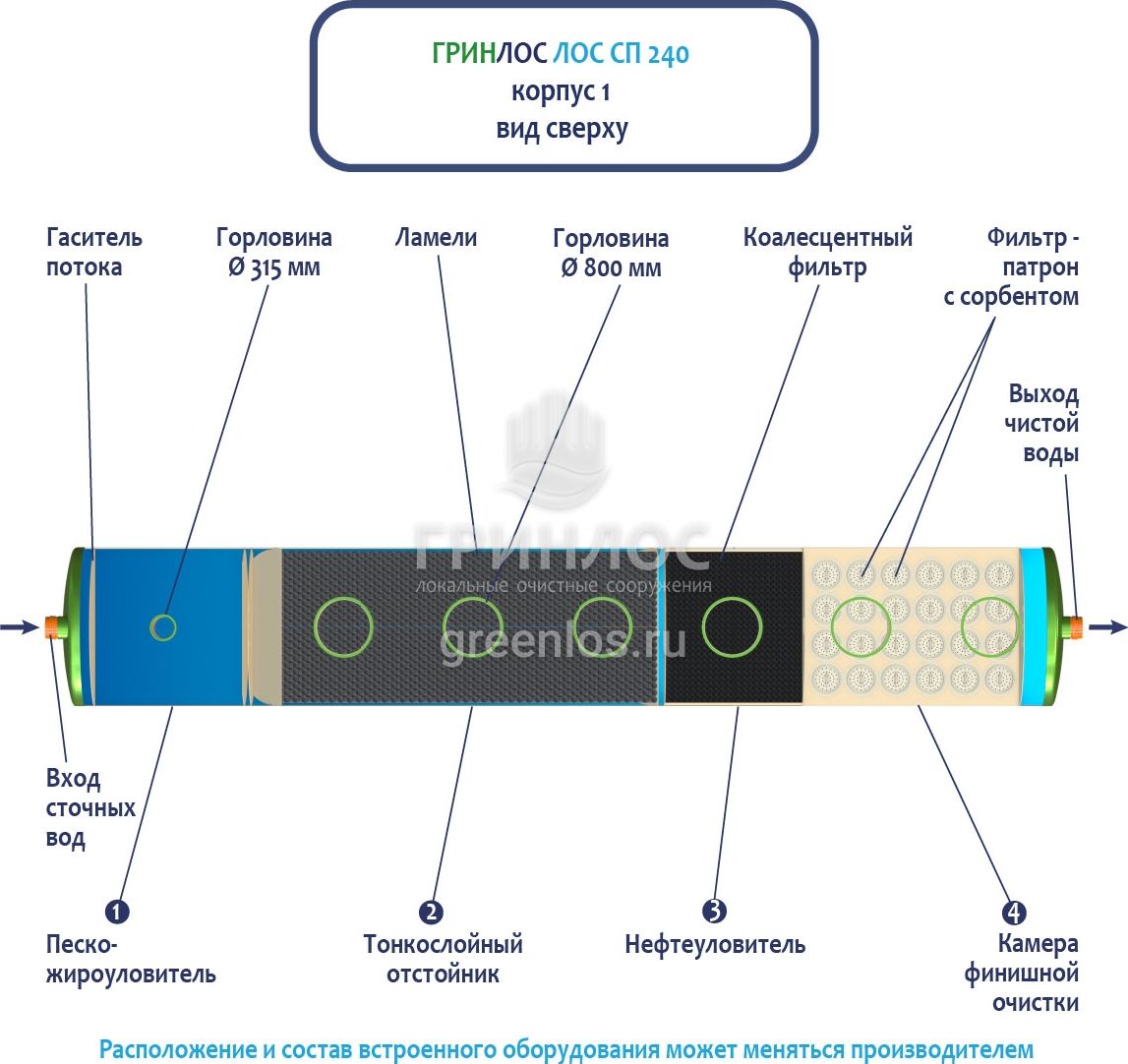

Вид сверху ЛК 240-2300 Сп

В Ливневой канализации ГРИНЛОС на 240м3 применяется классический принцип очистки дождевых и талых вод, заключающийся в поэтапном прохождении стоков через четыре отсека:

  • Песко-жироуловитель

    Стоки через входной патрубок корпуса Гринлос ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая попадают в песко-жироуловитель, где под воздействием седиментации из стоков выделяются взвеси и маслянистые вещества, за счет разницы плотностей твердые частицы оседают на дно, жиры собираются на поверхности.

  • Тонкослойный отстойник

    В отсеке поток воды разделяется по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме.

  • Нефтеуловитель

    Отсек работает как нефтеловушка, по принципу отстаивания стоков: из-за разной плотности воды и нефтепродуктов, они разделяются, после чего верхний слой пленки легко абсорбируется. Очищенные воды поступают в фильтр грубой очистки, где освобождаются от остатков взвесей и происходит коалесценция нефтепродуктов на гидрофобном материале.

  • Камера финишной очистки

    Далее стоки попадают в камеру финишной очистки ливневой канализации ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая и проходят через фильтр-патрон с сорбентом.

Далее осветленные стоки проходят через водосборные устройства и отводятся из дождевой канализации через патрубок.

Монтаж ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая

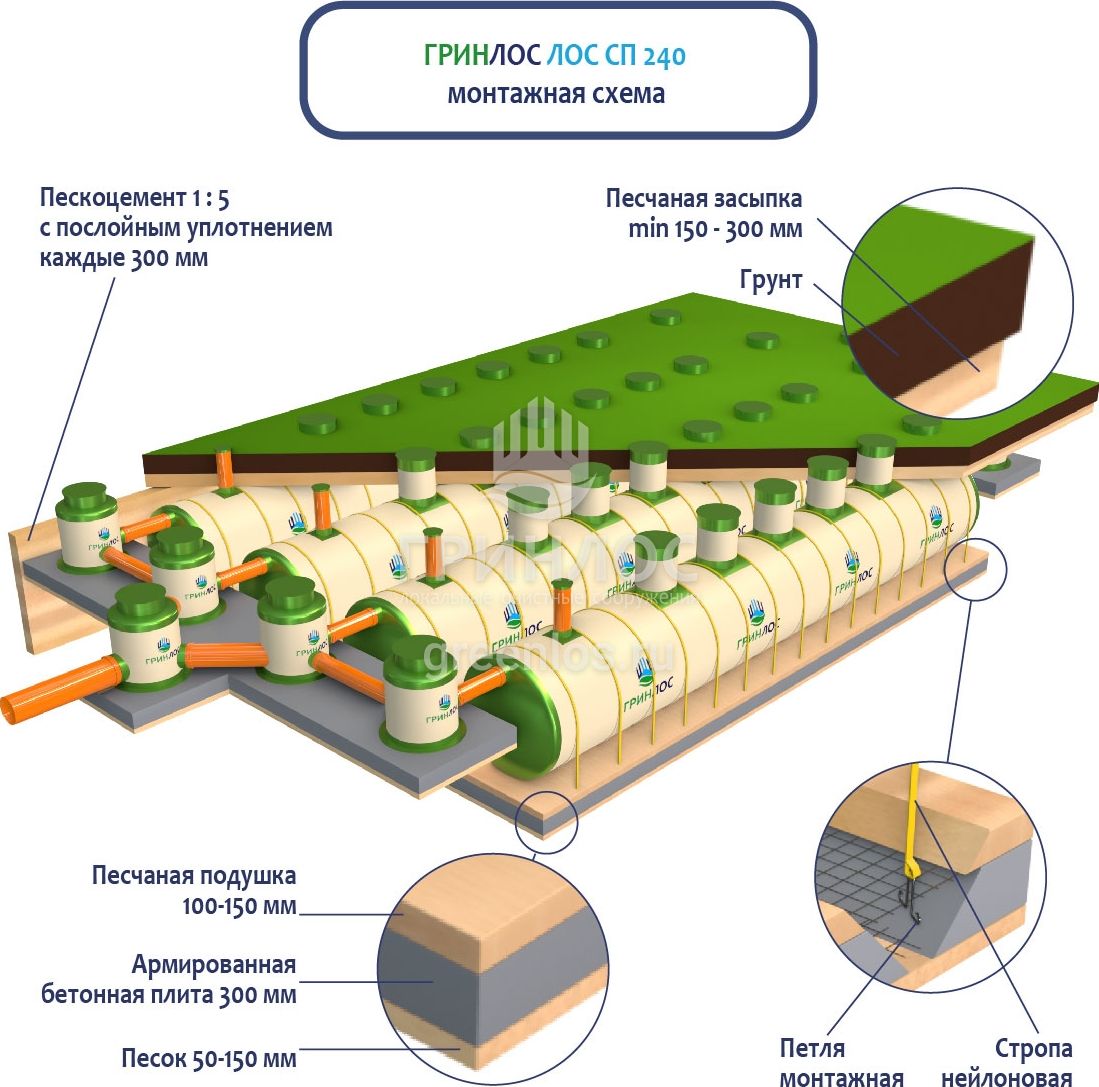

Монтаж ЛК 240-2300 Сп

При проектировании и монтаже ЛК 240-2300 Сп необходимо руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

  • СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
  • СП 70.13330.2012 Несущие и ограждающие конструкции;
  • СП 12–135–2003 Безопасность труда в строительстве;
  • СП 22.13330.2011 Основания зданий и сооружений;
  • СП 32.13330.2012 Канализация. Наружные сети и сооружения.

Процесс монтажа включает следующие этапы:

  1. Подготовка котлована

    Яма под установку стеклопластиковой ливневой канализации ГРИНЛОС ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая должна иметь габаритные размеры на 300 мм шире габаритов ее корпусов с каждой стороны. Сам котлован под оборудование должен иметь откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки можно укрепить.

  2. Установка бетонной армированной плиты

    В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса. По периметру оборудования с отступом 100–150 мм из плиты вертикально выпускается арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки станции. Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

  3. Установка ЛК 240-2300 Сп

    Перед началом работ выполняется входной контроль качества, осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж. Установка стеклопластиковой ливневой канализации ГРИНЛОС Ливневая канализация 240-2300 стеклопластиковая производится монтажным краном, с помощью четырехветвевой стропы. Изделие монтируется строго по уровню. После установки он фиксируется на плите синтетическими стропами за заранее подготовленные монтажные петли в плите.

  4. Обратная засыпка (бетонирование)

    При заглублении ЛОС из стеклопластика на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного уровня земли, в однородных грунтах с низким уровнем вод обратную обсыпку допустимо производить песком, смешанным с цементом (марка не ниже М500). Соотношение цемента и песка для обсыпки составляет 1:5. Песчано-цементная засыпка производится послойно, с обязательным трамбованием и проливкой водой каждого слоя. Толщина каждого слоя 300 мм. При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, скальных грунтов и прочих нестандартных ситуациях, а также в случае заглубления ЛК 240-2300 Сп более чем на 250 мм песчано-цементную смесь необходимо заменить бетоном. Одновременно с засыпкой ливневой канализации, она заполняется водой. Уровень воды должен превышать уровень засыпки (бетонирования) не менее, чем на 200 мм и не более, чем на 500 мм.
