ГРИНЛОС Нефтеуловитель В-3

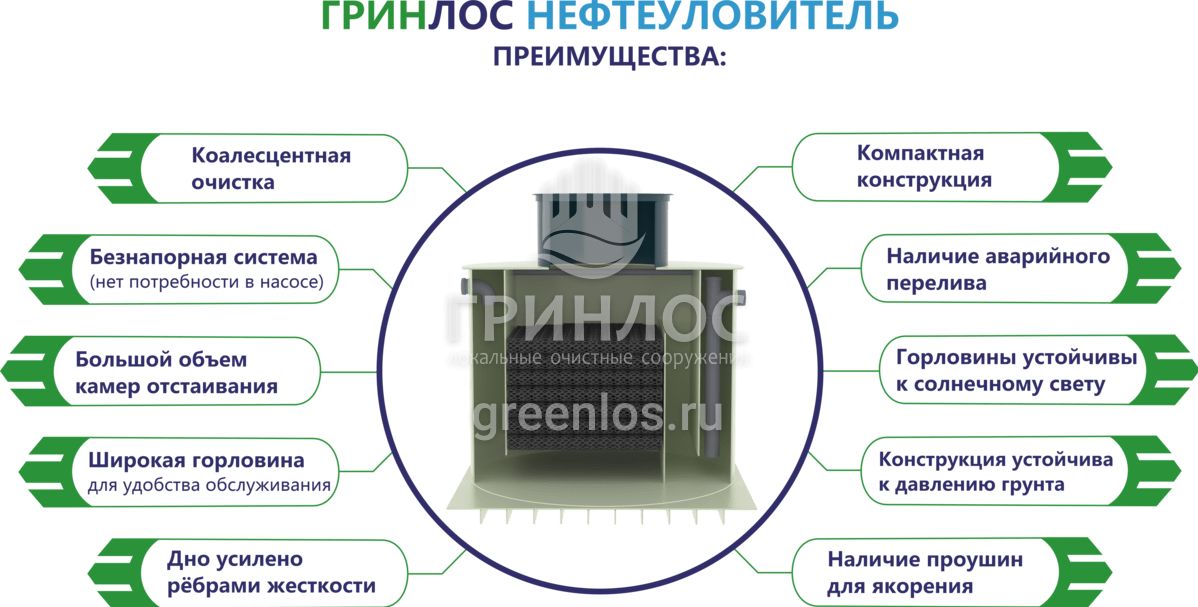

Преимущества ГРИНЛОС Нефтеуловитель В-3
Современная конструкция корпуса ГРИНЛОС Нефтеуловитель В-3 упрощает установку, а использование полипропилена делает ее легче.
Материал корпуса Нефтеуловителя - полипропилен - устойчив к химическому и механическому воздействию.
Компактная конструкция Нефтеуловителя позволяет разместить его на небольшой территории или в техническом помещении в наземном исполнении.
На поверхность элементов ГРИНЛОС Нефтеуловитель В-3 не налипают загрязнители. Он обеспечивает эффективность разделения эмульсий до 99,99 %.
Особенности Вертикального Нефтеуловителя 3 л/сек

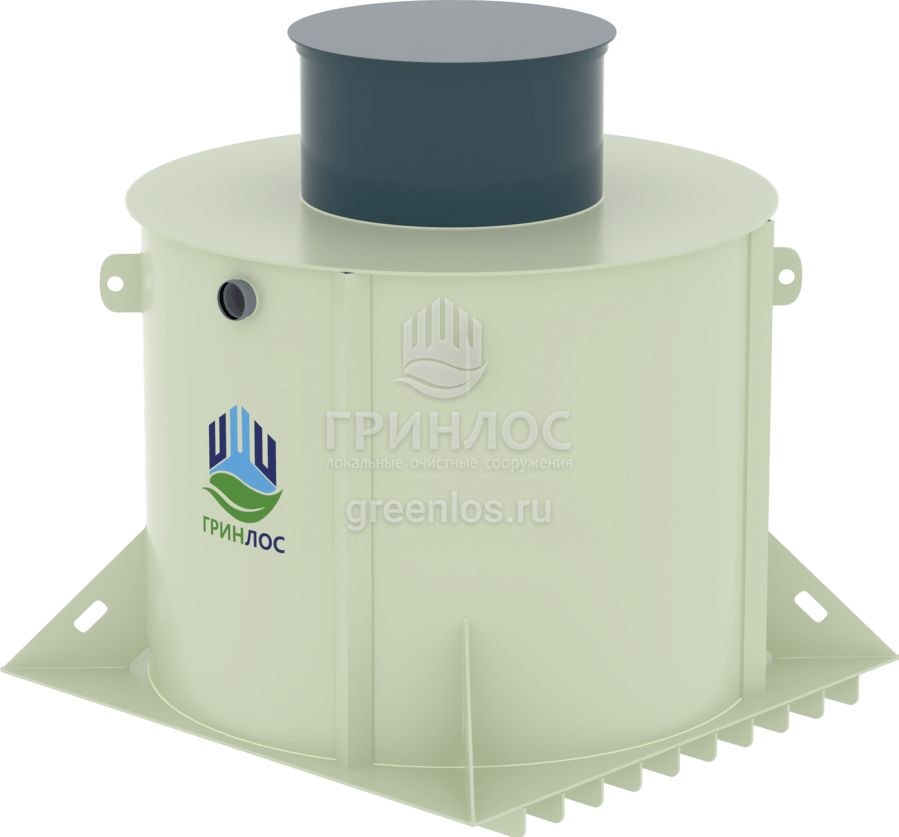

ГРИНЛОС Нефтеуловитель В-3 вертикальный — это изделие промышленного назначения для очистки сточных вод от нефтепродуктов со скоростью 10.8 м3/час, или 3 л/сек. Нефтеуловитель В-3 изготовлен из полипропилена и имеет достаточно малый вес — 95.7 кг, это даёт преимущество при транспортировке и облегчает монтаж.

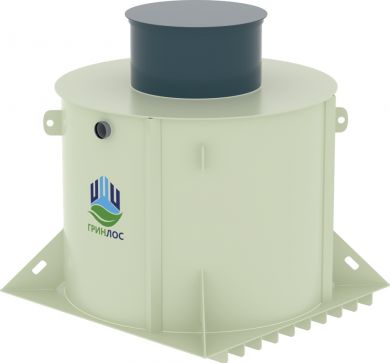

Представляет собой герметичный вертикальный резервуар с диаметром 1 м и высотой 2 м. Нефтеуловитель оборудован камерой с коалесцентными фильтрующими элементами и смотровым люком для обслуживания и очистки оборудования
Модель ГРИНЛОС Нефтеуловитель В-3 может быть исполнена в наземном варианте для установки в техническое помещение.
Модель ГРИНЛОС Нефтеуловитель В-3 может быть исполнена в наземном варианте для установки в техническое помещение.
Конструкторское бюро Гринлос проектирует Нефтеуловители и в индивидуальном порядке решает инженерно-технические задачи заказчика.
Комплект поставки вертикального Нефтеуловителя
- Корпус ГРИНЛОС Нефтеуловитель В-3 из полипропилена (1 шт);
- Смотровая лестница (1 шт);
- Крышка смотрового люка (1 шт).
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Нефтеуловитель»;
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
- Сертификат соответствия системе ГОСТ Р;
- Декларация соответствия EAC.
Опционально возможна поставка дополнительных комплектующих:
- Датчиков уровня осадка и нефтепродуктов;
- Автоматической системы сбора и удаления нефтепродуктов;
- Блока управления и сигнализации.
Их перечень определяется на этапе проектирования с учётом требований заказчика.

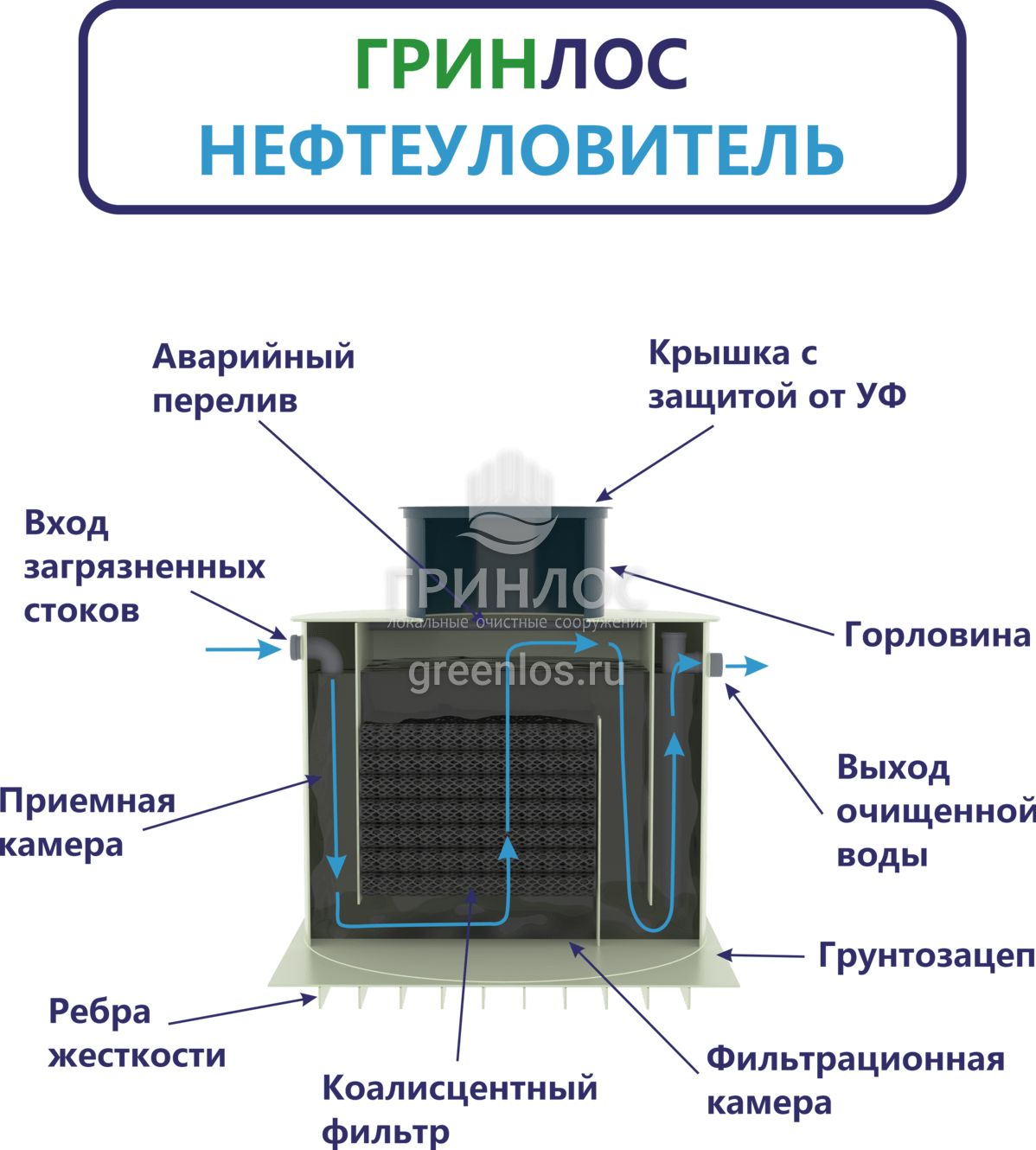

Внутреннее устройство ГРИНЛОС Нефтеуловитель В-3

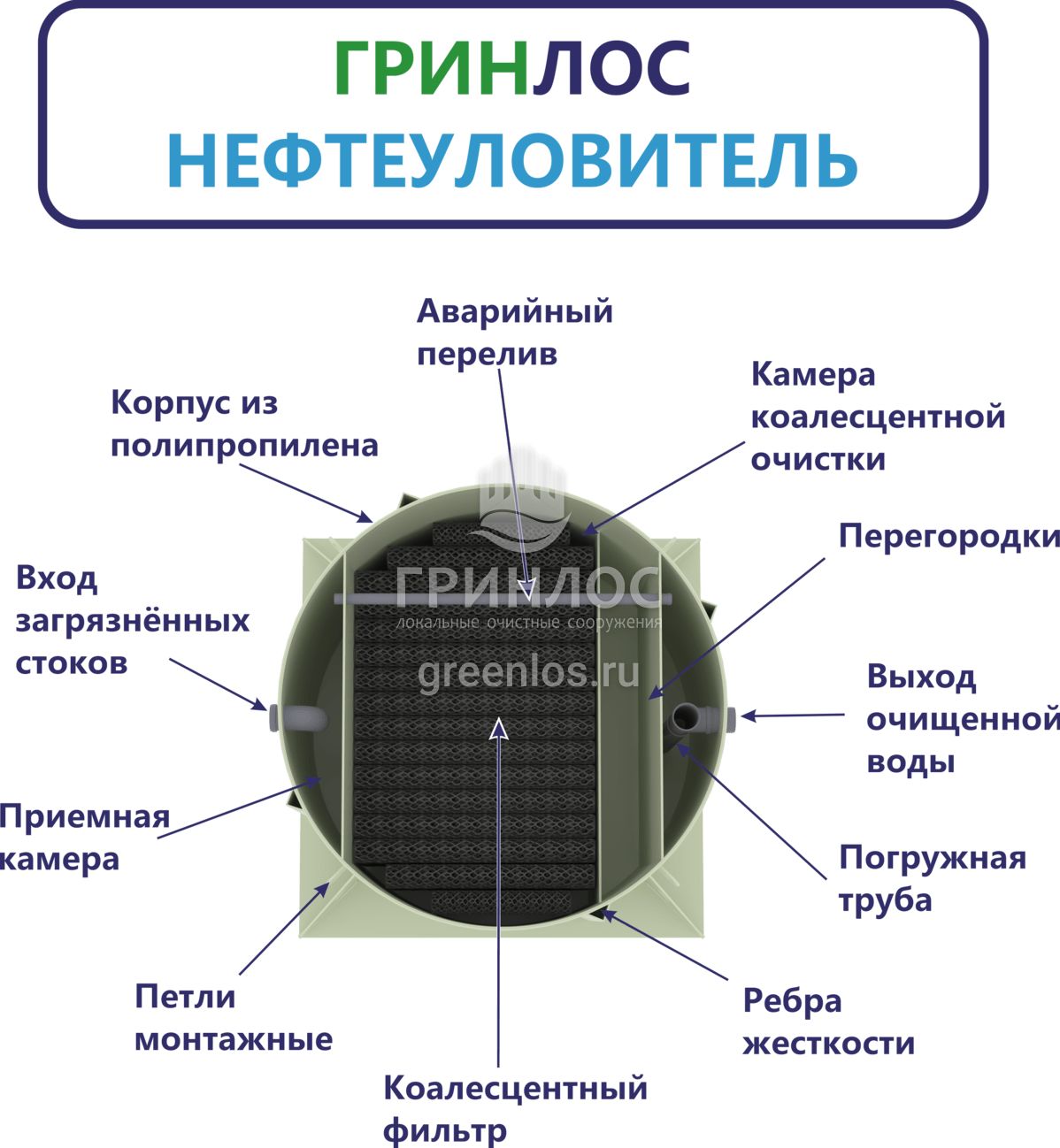

Нефтеуловитель В-3 представляет собой цилиндрический вертикальный резервуар из полипропилена с несколькими внутренними камерами.
- гаситель потока;
- коалесцентный модуль определенной производительности;
- камера сбора очищенной воды;
- смотровой люк диаметром 930 мм с лестницей и крышкой;
- входные и выходные патрубки.

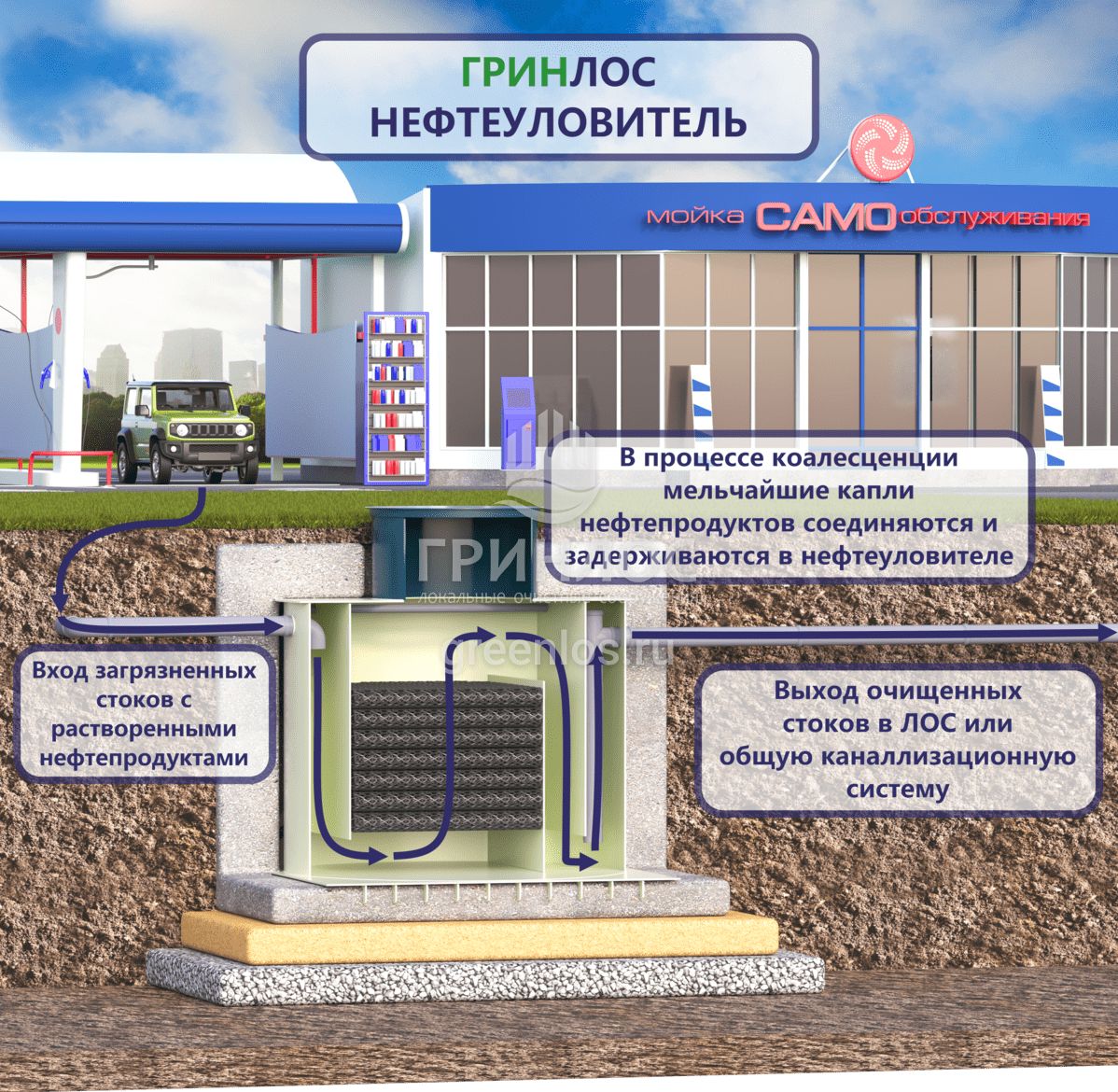

Принцип работы ГРИНЛОС Нефтеуловитель В-3 основывается на следующих этапах:
- Сточная вода проходит через гаситель потока — уравновешивается режим и отделяются твердые частицы песка.
- Далее сточная вода, очищенная от крупных частиц песка, поступает на пластины коалесцентного фильтра, где происходит укрупнение частиц нефти и их всплытие за счёт разности плотностей. Нефтепродукты всплывают на поверхность и остаются в камере колесного фильтра до их механического удаления.
- Очищенная от частиц нефти и масел сточная вода поступает в нижнюю часть приемной камеры. Вода снизу-вверх проходит через выходной патрубок и самотеком выводится из Нефтеуловителя В-3.
Для стоков с большим содержанием тяжелых взвешенных частиц (песка) перед Нефтеуловителем рекомендуется установить Пескоуловитель.
Вертикальный Нефтеуловитель В-3 ГРИНЛОС можно устанавливать в помещениях небольшой площади или под землёй.
Прочностные характеристики корпуса делают возможным монтаж Вертикального Нефтеуловителя В-3 на глубине до 10 метров. В таких случаях на Нефтеуловитель устанавливают удлиненную горловину.
Установка Нефтеуловителя В-3
При проектировании и монтаже ГРИНЛОС Нефтеуловитель В-3 в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
- СП 70.13330.2012 Несущие и ограждающие конструкции;
- СП 12–135–2003 Безопасность труда в строительстве;
- СП 22.13330.2011 Основания зданий и сооружений;
- СП 32.13330.2012 Канализация. Наружные сети и сооружения.

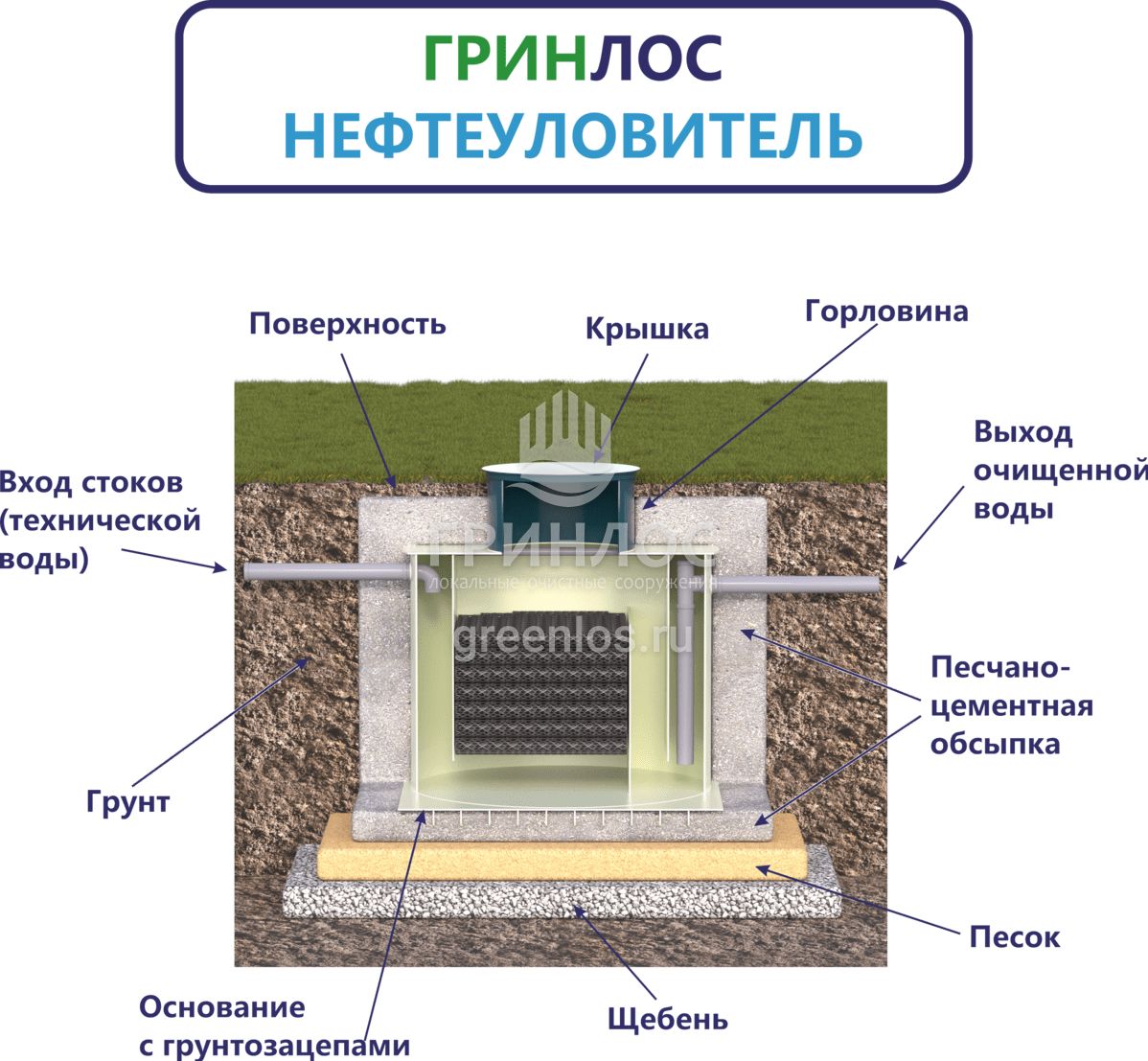

Процесс монтажа включает несколько стадий:
- Замеры и расчеты.
- Подготовка котлована.
- Установка бетонной армированной плиты.
- Установка ГРИНЛОС Нефтеуловитель В-3.
- Обратная засыпка (бетонирование).
Специалисты Гринлос проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.
Техническое обслуживание Нефтеуловитель В-3
Работы по техническому обслуживанию должны выполняться регулярно каждые 12 месяцев. Комплекс технических мероприятий по обеспечению правильной работы Вертикального Нефтеуловителя 3 л/сек включает:
- Контроль расхода и равномерного распределения сточных вод.
- Контроль показаний датчиков засорённости или визуальный осмотр камер Нефтеуловителя В-3.
- Осмотр подводящих коммуникаций на предмет засорённости крупным мусором.
- При наличии шламовых насосов требуется их техническое обслуживание: смазка подшипников, чистка шнеков и доливка масла в редуктор.
- После летнего сезона и наступления холодов необходимо проверить момент затяжки болтов на фланцевых соединениях и запорной арматуре, осуществить их подтяжку, чтобы исключить утечки.
- После планово-технического обслуживания необходимого восстановить всю рабочую схему – открыть арматуру, герметично закрыть обслуживающие люки.
- При обслуживании и ремонте ГРИНЛОС Нефтеуловитель В-3 персонал должен соблюдать правила эксплуатации сосудов и гидросооружений.
Рекомендации: Для предотвращения обледенения системы необходимо устанавливать ГРИНЛОС Нефтеуловитель В-3 на безопасной от промерзания глубине.
ВНИМАНИЕ!Редкие обходы очистного оборудования увеличивают риск избыточной наполненности сборников и ухудшения качества очистки.
ЗАПРЕЩАЕТСЯ:
- Нагружать грунт в близости от ГРИНЛОС Нефтеуловитель В-3, расположенного в земле: надстраивать постройки, располагать проезды, стоянки и дороги.
- Подводить стоки к ГРИНЛОС Нефтеуловитель В-3 под давление выше нормируемого.
- Открывать смотровые люки во время эксплуатации очистного сооружения.
- Спускаться в резервуар без предварительного проветривания при эксплуатации нефтеуловителя для очистки промышленных сбросов, так как возможно скопление вредных газов или воздуха с критически низким содержанием кислорода.
