Блок ультрафиолетовой доочистки хозяйственно-бытовых стоков

УФ

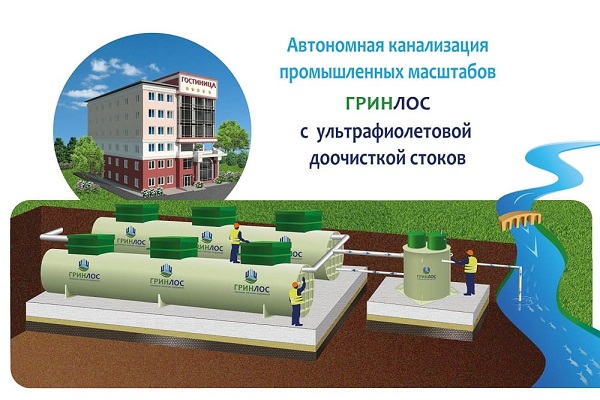

Гринлос УФ – это модульный блок УФ-обеззараживания очищенных стоков для наземной и подземной установки, предназначенный для обеззараживания очищенного стока до норм сброса на грунт или в водоем. Методы очистки, применяемые в ГРИНЛОС УФ, позволяют практически полностью уничтожить патогенные микроорганизмы и/или лишить их способности к воспроизводству.

Диапазон излучения:
180-300 нм

Материал корпуса:
pp

Срок службы:
50 лет

Технический паспорт ГРИНЛОС УФ

Каталог блоков УФ-обеззараживания воды

Гринлос УФ 10 Гринлос УФ 10 50

Кол-во человек: 50

Объем переработки: 10 м3/сут

Цена:

Гринлос УФ 20 Гринлос УФ 20 100

Кол-во человек: 100

Объем переработки: 20 м3/сут

Цена:

Гринлос УФ 40 Гринлос УФ 40 200

Кол-во человек: 200

Объем переработки: 40 м3/сут

Цена:

Преимущества и особенности блока ультрафиолетового обеззараживания ГРИНЛОС УФ

uf_benefits
  • Системы УФ-фильтров воздействуют на патогены излучением в диапазоне 250-270 нм. Научные исследования подтверждают, что этот порог дает максимально результативное обеззараживание. У пораженных клеток исчезает способность к репродукции. В этом состоянии они безопасны для человека.
  • Стабильность химических показателей и физических свойств воды после деактивации.
  • Блок УФ-обеззараживания ГРИНЛОС удобен в эксплуатации – в отличие от химических методов, обеззараживание стоков ультрафиолетом не требует много хлопот.
  • Нет ограничений по верхней дозе излучения.
  • Станция УФ-обеззараживания безопасна для экологии.
  • Невысокая стоимость.

Важно: Не очищает от химикатов, свинца, аcбеста.

Комплект поставки ГРИНЛОС УФ

  • Корпус «ГРИНЛОС Блок УФ» (1 шт.)
  • УФ стерилизатор (1 шт.)
  • Рабочий насос (1 шт.)
  • Аварийный дренажный насос (1 шт.)
  • Резервный насос (1 шт.)
  • Крышка (2 шт.)
  • Безнапорный фильтр осветления (1 шт.)
  • Шкаф управления и автоматики (1 шт.)
  • Напорный сорбционный фильтр (с шестиходовым переключением режимов) (1 шт.)
  • Технический паспорт «ГРИНЛОС Блок УФ» (1 шт.)

Внутреннее устройство и принцип работы ГРИНЛОС УФ

Работа Блока ультрафиолетового обеззараживания воды организована следующим образом. Сток, через безнапорный фильтр осветления поступает в приемную камеру. Далее, с помощью насосов сток поступает на напорный сорбционный фильтр, в котором загружен специальный фильтрующий элемент. Фильтрующие элементы имеют высокие показатели грязеемкости. Загрузка комплексно воздействует на очищенные стоки, обеспечивая максимально качественную подготовку для воздействия УФ излучением. Далее сток поступает для обеззараживания на УФ стерилизатор. Байпасная линия позволяет менять и обслуживать оборудование. На случай отключения внешнего электричества в приемной камере смонтирован байпасный выход в аварийный колодец (в комплект не входит).

Очищенная и обеззараженная вода удаляется из УФ блока в напорном режиме, характеристики предустановленных в блоке насосов позволяют стабильно удалять воду на расстояние до десяти метров от Станции УФ-обеззараживания при условии паспортного заглубления оборудования.

Все оборудование УФ Блока ГРИНЛОС имеет резерв, технические характеристики которого позволяют обслуживать изделие и выводить из работы часть оборудования без остановки процесса обеззараживания.

На выпуске из Блока УФ-обеззараживания стоков рекомендуется установить ревизионный (аварийный) колодец (в комплект поставки не входит), который, в том числе, будет нести функции точки для отбора проб. При невозможности организовать транспортировку очищенной и обеззараженной воды в самотечном режиме необходимо установить КНС (в комплект поставки не входит).

Монтаж ГРИНЛОС Блок УФ

При проектировании и монтаже Блока УФ обеззараживания необходимо руководствоваться рекомендациями настоящего, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

  • СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
  • СП 70.13330.2012 Несущие и ограждающие конструкции;
  • СП 12–135–2003 Безопасность труда в строительстве;
  • СП 22.13330.2011 Основания зданий и сооружений;
  • СП 32.13330.2012 Канализация. Наружные сети и сооружения;
  • актуальное издание ПУЭ (правила устройства электроустановок).

Монтаж Блока УФ, оборудования и трубопроводов, а также пусконаладочные работы должны осуществлять организации и специалисты, имеющие соответствующую квалификацию, имеющие строительные лицензии Госстроя РФ на проведение соответствующих работ, а для работ, связанных с монтажом оборудования, предназначенного для опасных жидкостей, специалисты должны быть аттестованы по правилам промышленной безопасности Ростехнадзора. Лица, выполняющие монтаж УФ станции обеззараживания воды, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.

Процесс монтажа ГРИНЛОС УФ выполняется в несколько обязательных этапов. Они включают в себя:

  1. uf_montag

    Предварительный этап перед установкой.

    На этом этапе специалисты компании выезжают на объект, чтобы проанализировать рациональность устанавливаемого оборудования. Имея данные о почве и территориальных особенностях участка, специалисты определяют необходимые модификации для ГРИНЛОС УФ. Также эксперты учитывают наличие камней и сложность грунта, высоту залегания грунтовых вод и подвижность самой почвы. Немаловажным фактором при выборе мощности оборудования считается наличие свободного пространства на территории участка. В случае необходимости, специалисты готовы подготовить проект по монтажу и созданию индивидуальной модели блока УФ-обеззараживания воды по техническому заданию заказчика. При этом учитываются все особенности и нюансы участка.

  2. Подготовка документации.

    После изучения показателей грунта готовится и утверждается сметная документация по монтажу ГРИНЛОС Блока УФ. На этом этапе проводится работа по расчетам. Это важный этап работы, с помощью которого производится предварительный расчет материалов и работ. Специалисты учитывают все моменты, поэтому осуществляется закупка расходного материала с максимальной точностью. Клиентам не приходится переплачивать или дополнительно докупать расходный материал.

  3. Подготовительный этап.

    На этом этапе все оборудование завозится на участок и готовится котлован, в который будет помещаться оборудование для очистки сточных и иных вод. Размер котлована должен строго учитывать показатели Блока УФ-обеззараживания ГРИНЛОС УФ. В зависимости от состояния грунта и его геологических особенностей, котлован может дополнительно обсыпаться или дополнительно оснащаться специальной подушкой. Такие подушки обеспечивают устойчивость оборудования и минимизируют вероятность изменения положения корпуса. Помимо самого котлована, специалисты подготавливают подводные пути, куда будут укладываться сточные трубы.

  4. Процесс монтажа.

    Это основной этап работы специалистов, когда все оборудование помещается к подготовленные котлованы. На данном этапе также выполняется подключение всех элементов системы к единому целостному комплексу. Учитывая, что агрегаты работают от электрического питания, подключение к системе электроснабжения должно выполняться с учетом всех правил безопасности и соблюдения технических условий.

  5. Контрольное подключение.

    После того как станция ультрафиолетового обеззараживания стоков полностью подключена, специалисты выполняют контрольный запуск. На этом этапе выявляются возможные дефекты. После устранения таковых, проводится обратная засыпка и уборка рабочей территории.

  6. Запуск.

    Смонтированное оборудование приводиться в работу и выполняется запуск работы системы.

    Сам процесс не занимает много времени и в течение 1-2 суток клиенты получают результат и запуск модульного Блока УФ-обеззараживания воды.

Требования к ГРИНЛОС УФ, особенности установки и обустройства санитарной зоны, необходимое количество трубопроводов регулирует СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Монтаж и подключение электропитания, заземление осуществляют в соответствии с СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Рекомендации по эксплуатации ГРИНЛОС УФ

Для правильного, безаварийного функционирования УФ-станции обеззараживания воды ГРИНЛОС УФ, необходимо соблюдать правила эксплуатации и регулярно выполнять техобслуживание.

ЗАПРЕЩАЕТСЯ:

  • Проезд в радиусе 3.0 метров от Блока УФ и стоянка автотранспорта над всеми сооружениями оборудования.
  • Поднимать уровень поверхности земли над Блоком УФ-обеззараживания без согласования с производителем или официальным представителем производителя.
  • Отводить дождевые и дренажные воды на/в УФ Блок без предварительной очистки на станции по очистке поверхностных и талых вод.
  • Увеличение расхода воды свыше установленного для УФ-станции расхода.
  • Заполнять водой камеру электрооборудования станции.

НЕ ДОПУСКАЕТСЯ эксплуатация ГРИНЛОС Блока УФ отключенного от электропитания. Необходимо строго следовать рекомендациям производителя в отношении монтажа оборудования, эксплуатации и обслуживания.

Камера чистой воды Блока УФ-обеззараживания должна быть заполнена водой в процессе монтажа одновременно с отсыпкой (бетонированием).
