Моноблочные насосные станции повышения давления воды

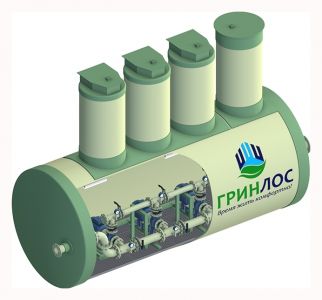

Устройство и принцип работы насосной станции пожаротушения

1. Корпус:
   Цилиндрический корпус из стеклопластика, рассчитанный на заглубленное размещение. Обладает высокой герметичностью, устойчивостью к химическим и механическим воздействиям.
2. Люки и доступ:
   Каждый технологический узел имеет отдельный вертикальный люк для удобства обслуживания. Все люки герметичны, возможна установка замков. В одном из люков предусмотрена лестница для спуска внутрь.
3. Настил:
   Решетчатый антикоррозионный настил размещен в нижней части корпуса и служит основанием для оборудования и перемещения персонала. Настил опирается на встроенные балки.

1. Насосы:
   Вертикальные многоступенчатые насосы в количестве от одного и более. Все насосы монтируются на общей раме и подключаются к всасывающим и напорным трубопроводам через фланцы. Комплектация – по проекту.
2. Трубопроводы и арматура:
   Полный комплект трубопроводной обвязки, включая затворы, обратные клапаны, виброкомпенсаторы, реле давления, манометры. Все элементы фиксируются на опорах, материалы – по проекту (сталь, полипропилен и др.).
3. Шкаф управления:
   Автоматизированный модуль управления с защитой от аварийных режимов, управлением насосами по сигналам от датчиков, встроенной системой защиты. Размещение – внутри корпуса или на поверхности.
4. Освещение:
   Внутреннее пространство станции оборудовано стационарным освещением для безопасного и удобного обслуживания.

Принцип работы повышающей насосной станции Гринлос

Повысительная насосная станция работает автоматически, обеспечивая заданный уровень давления в системе. Насосное оборудование запускается и останавливается в зависимости от показаний датчиков давления, подключенных к шкафу управления. Работа насосов осуществляется поочередно или параллельно, в зависимости от производительности и сценария эксплуатации.

Все элементы – насосы, трубопроводы, арматура, контрольно-измерительные приборы – смонтированы на прочной раме внутри корпуса. Трубопроводы выведены наружу через герметичные гильзы. Установка может быть дополнительно оснащена функцией диспетчеризации, системой аварийного питания и другими опциями.

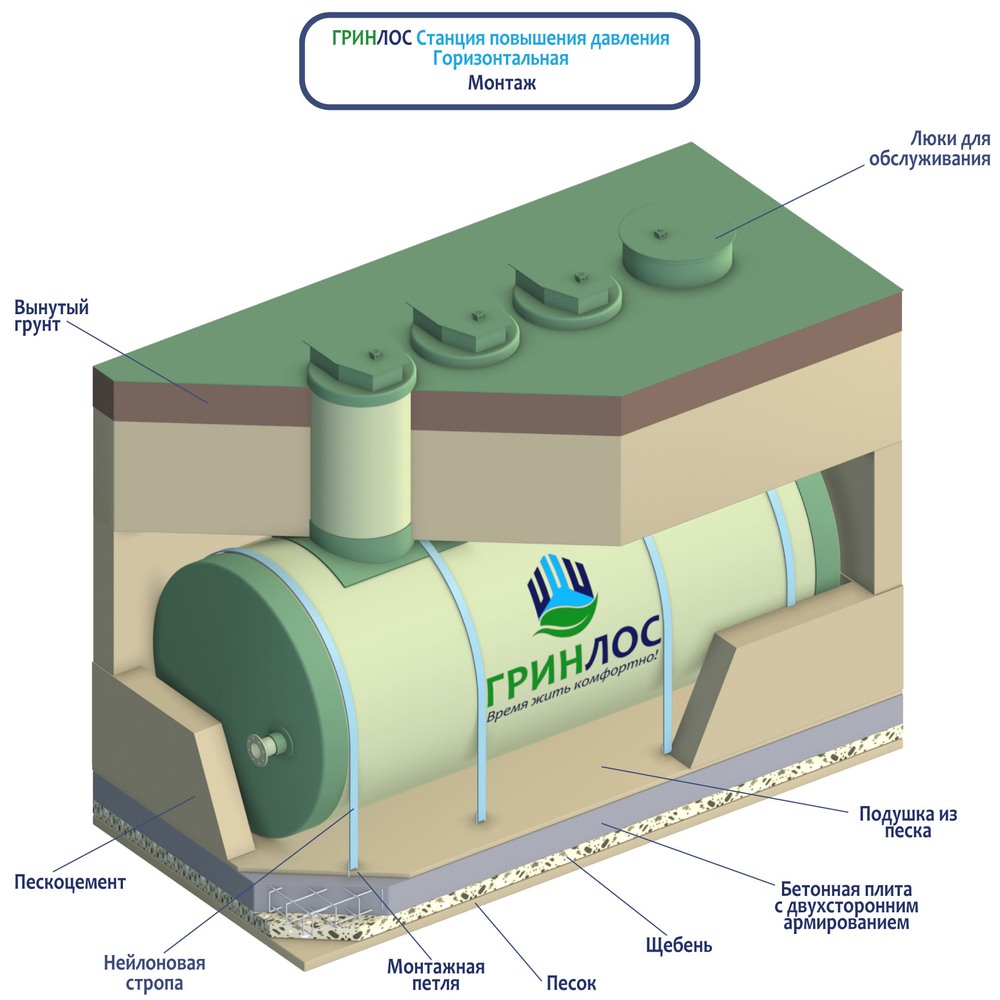

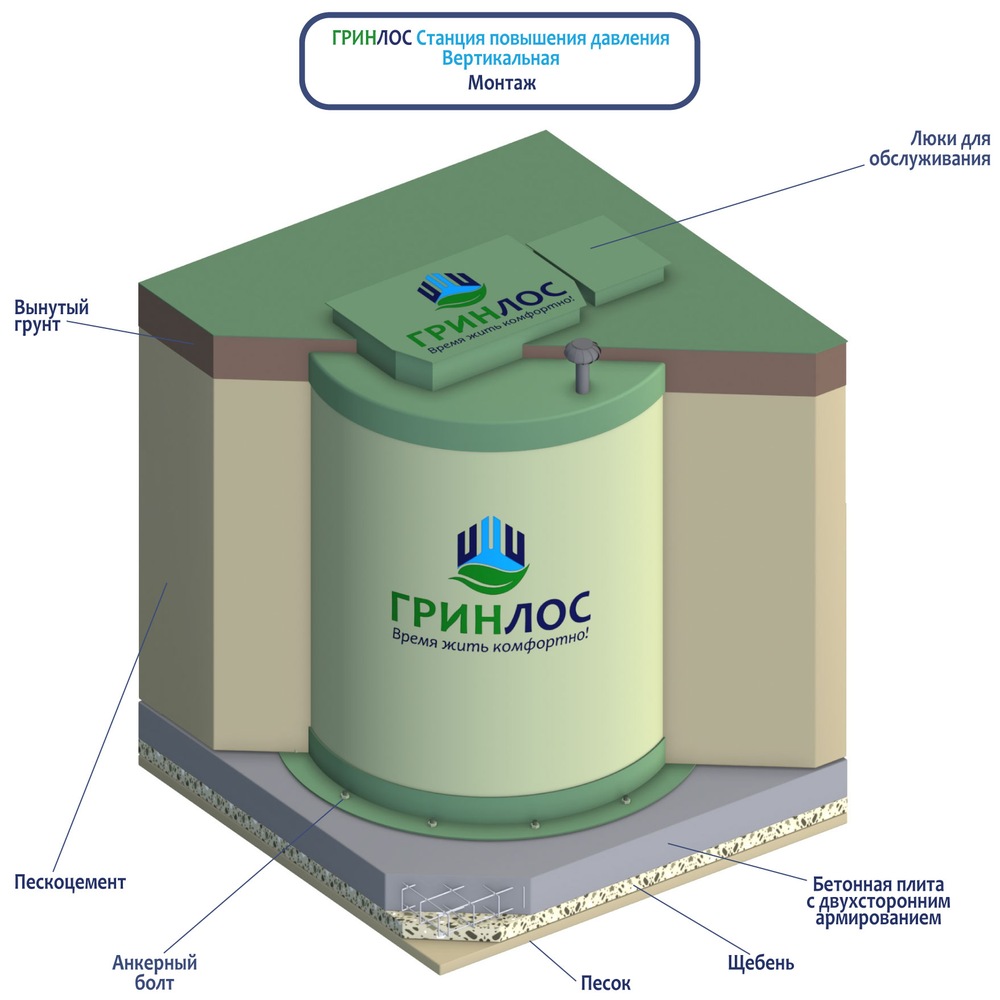

Монтаж

Монтаж насосных станций повышения давления выполняется сертифицированными организациями на основании проектной документации и паспорта изделия. Установка размещается под землей, закрепляется анкерными болтами на плите-основании и подключается к подводящим / отводящим трубопроводам. Электропитание, шкаф управления и система автоматического ввода в работу настраиваются перед запуском. Возможен монтаж шкафа как внутри станции, так и снаружи – в герметичном защитном коробе.
