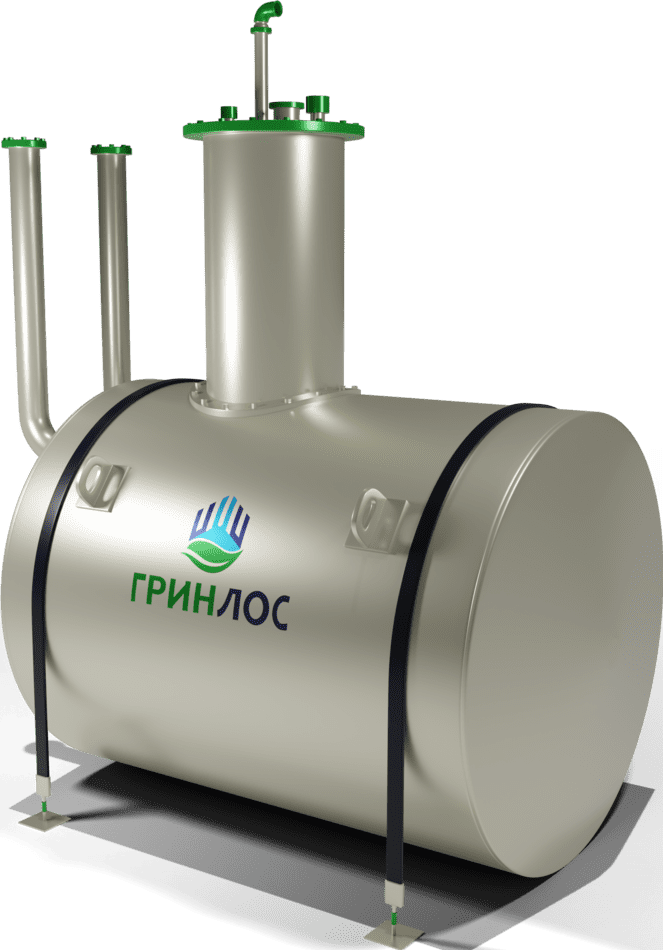

ГРИНЛОС Емкость стальная 15 м3 горизонтальная подземная
Цена: от 284 000 руб.
*Цены могут отличаться от прайса, уточняйте актуальные цены по запросу у менеджера
Технические характеристики
Размеры ДхШхВ:
5500x2000x3500 мм
Диаметр горловины
800 мм
Объем рабочей камеры
15 м3
Вес:
1900
кг
Температура эксплуатации:
от -60°C до +60°C
Материал корпуса:
сталь
Толщина стенок:
4
мм
Способ установки:
подземный
Возможность установки лестницы:
нет
Расположение корпуса:
горизонтальный
Форма:
цилиндрическая
Крышка:
с дыхательным клапаном и люком замерным
Преимущества Гринлос РГСП 15 над конкурентами
При монтаже ГРИНЛОС Емкость стальная 15 м3 горизонтальная подземная устанавливаются грунтозацепы для предотвращения выдавливания пустого резервуара из грунта и всплытия.
Крышка горловины снабжена дыхательным клапаном, предотвращающим накопление газа, и замерным люком — для отбора проб на анализ.
УЗК помогает снизить риск скрытых дефектов, повышает качество и безопасность емкости Гринлос РГСП 15.
Стальной резервуар 15 м3 горизонтальный подземный может эксплуатироваться при температуре от -60°C до +60°C.
Особенности ГРИНЛОС РГСП 15
Стальной подземный резервуар 15 м3 выполнен в горизонтальном корпусе и предназначен для установки в грунт. Резервуар имеет горловину диаметром 800 мм с крышкой с дыхательным клапаном и замерным люком.
В комплект поставки входит анкерные крепления и грунтозацепы для предотвращения смещения и выдавливания резервуара из грунта.
Диаметр корпуса стального резервуара объемом 15 м3 составляет 2 м при длине равной 5.5 м. Общий вес Гринлос РГСП 15 составляет 1900 кг.
Конструкторское бюро Гринлос проектирует стальные резервуары и в индивидуальном порядке решает инженерно-технические задачи заказчика.
Служба доставки Гринлос транспортирует стальные резервуары по всей России и в страны СНГ по выгодным тарифам. Мы гарантируем целостность и сохранность груза.
Модификации ГРИНЛОС РГСП 15
| Характеристики | ГРИНЛОС Емкость стальная 15 м3 горизонтальная наземная | ГРИНЛОС Емкость стальная 15 м3 горизонтальная подземная |
|---|---|---|
| Размер Д*Ш*В, мм | 5000*2100*2300 | 5500*2000*3500 |
| Материал | сталь | сталь |
| Способ установки | наземный | подземный |
| Вес, кг | 1800 | 1900 |
| Цена | от 250 000 руб. | от 284 000 руб. |
Комплект поставки ГРИНЛОС Емкость стальная 15 м3 горизонтальная подземная
- Корпус Гринлос РГСП 15 (1 шт)
- Горловина
- Крышка смотрового люка
- Анкерные крепления и грунтозацепы
Опционально возможна поставка дополнительных комплектующих. Например:
- Датчик уровня;
- Блок управления и сигнализации.
Их перечень определяется на этапе проектирования с учётом требований заказчика.
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Резервуар стальной подземный»;
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
- Сертификат соответствия системе ГОСТ Р;
- Декларация соответствия EAC.
Устройство ГРИНЛОС РГСП 15
Стальной горизонтальный подземный резервуар на 15 м3 изготовлен из стали и имеет герметичную конструкцию (рабочая камера с горловиной). По корпусу резервуар крепко закреплен анкерными креплениями за грунтозацепы для предотвращения смещения и выдавливания из грунта. Технический люк для обслуживания снабжен дыхательным клапаном и замерным отверстием для отбора проб.
Гринлос РГСП 15 подходит для хранения топлив, в том числе с высоким давлением насыщенных паров — нестабильных бензинов, газового конденсата, нефти и прочего. За счет стальной конструкции резервуары могут служить дренажной емкостью для горячих жидкостей и растворов.
Подземный стальной резервуар для воды, растворов и топлива на 15 000 литров оснащен площадками для установки отводов и обеспечения слива/залива жидкости, подключения к водопроводу, подсоединения устройств для отбора жидкости. На резервуаре также могут быть установлены поплавковые клапаны для контроля наполнения, уровнемеры.
Монтаж стальной емкости ГРИНЛОС РГСП 15
При проектировании и монтаже подземного стального резервуара ГРИНЛОС РГСП 15 в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
- СП 70.13330.2012 Несущие и ограждающие конструкции;
- СП 12–135–2003 Безопасность труда в строительстве;
- СП 22.13330.2011 Основания зданий и сооружений;
- СП 32.13330.2012 Канализация. Наружные сети и сооружения.
Для монтажа подземного горизонтального резервуара 15 м|3 дополнительно проводятся земляные работы, которые заключаются в рытье котлована, подготовке фундамента и гидроизоляционного слоя (подушки толщиной 200 мм).
Этап проектирования.
Рассчитывается глубина залегания резервуара, которая зависит от плотности и пористости грунта, наличия подводных вод и температуры грунта в холодный период. Правильный расчет глубины котлована и установки резервуара поддерживает рабочую температуру хранимого продукта без системы подогрева (ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия).Процесс монтажа включает несколько стадий:
- Роется котлован при помощи спецтехники или вручную, при этом непрерывно контролируется вертикальность стен на глубину.
- После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.
- Стальной горизонтальный резервуар 15 м3 анкеруется для предотвращения его всплытия в случае полного опорожнения. Анкерный шнур из текстиля или стали фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке резервуара.
- После установки резервуара Гринлос РГСП 15 на фундамент из бетона его закрепляют заранее приготовленными шнурами.
- Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полуглиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.
Специалисты проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.
