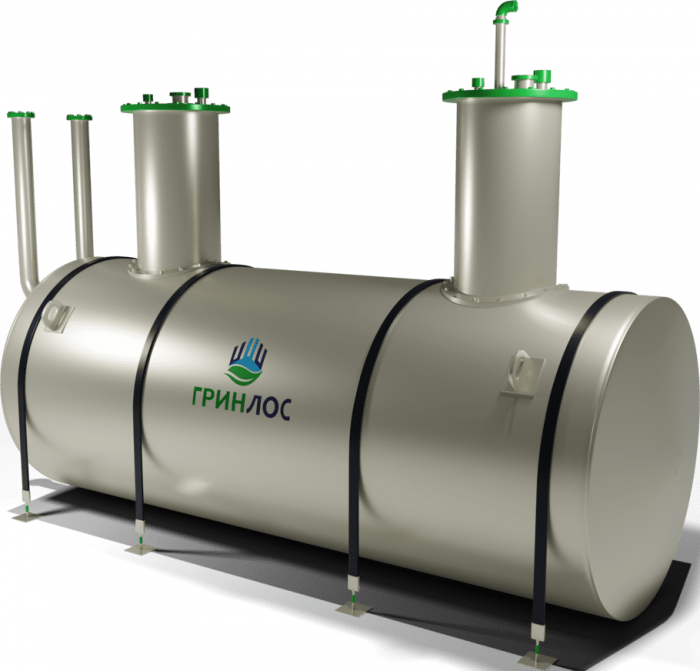

ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная

ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная

Цена:    от 995 000 руб.

*Цены могут отличаться от прайса, уточняйте актуальные цены по запросу у менеджера

Технические характеристики

Размеры ДхШхВ:
13600x3200x4700 мм

Диаметр горловины
800 мм

Объем рабочей камеры
100 м3

Вес:
6700 кг

Температура эксплуатации:
от -60°C до +60°C

Материал корпуса:
сталь

Толщина стенок:
4 мм

Способ установки:
подземный

Возможность установки лестницы:
нет

Расположение корпуса:
горизонтальный

Форма:
цилиндрическая

Крышка:
с дыхательным клапаном и люком замерным

ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная

Преимущества Гринлос РГСП 100 над конкурентами

Грунтозацепы

При монтаже ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная устанавливаются грунтозацепы для предотвращения выдавливания пустого резервуара из грунта и всплытия.

Дыхательный клапан и замерный люк

Крышка горловины снабжена дыхательным клапаном, предотвращающим накопление газа, и замерным люком — для отбора проб на анализ.

Ультразвуковой контроль сварных швов

УЗК помогает снизить риск скрытых дефектов, повышает качество и безопасность емкости Гринлос РГСП 100.

Широкий диапазон температур

Стальной резервуар 100 м3 горизонтальный подземный может эксплуатироваться при температуре от -60°C до +60°C.

Особенности ГРИНЛОС РГСП 100

ГРИНЛОС Емкость

Стальной подземный резервуар 100 м3 выполнен в горизонтальном корпусе и предназначен для установки в грунт. Резервуар имеет горловину диаметром 800 мм с крышкой с дыхательным клапаном и замерным люком.

В комплект поставки входит анкерные крепления и грунтозацепы для предотвращения смещения и выдавливания резервуара из грунта.

Диаметр корпуса стального резервуара объемом 100 м3 составляет 3.24 м при длине равной 13.6 м. Общий вес Гринлос РГСП 100 составляет 6700 кг.

Конструкторское бюро Гринлос проектирует стальные резервуары и в индивидуальном порядке решает инженерно-технические задачи заказчика.

Служба доставки Гринлос транспортирует стальные резервуары по всей России и в страны СНГ по выгодным тарифам. Мы гарантируем целостность и сохранность груза.

Модификации ГРИНЛОС РГСП 100

Характеристики ГРИНЛОС Емкость стальная 100 м3 горизонтальная наземная ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная
Размер Д*Ш*В, мм 13000*3200*3690 13600*3200*4700
Материал сталь сталь
Способ установки наземный подземный
Вес, кг 5400 6700
Цена от 944 000 руб. от 995 000 руб.

Комплект поставки ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная

ГРИНЛОС Емкость стальная 100 м3 горизонтальная подземная
  • Корпус Гринлос РГСП 100 (1 шт)
  • Горловина
  • Крышка смотрового люка
  • Анкерные крепления и грунтозацепы

Опционально возможна поставка дополнительных комплектующих. Например:

  • Датчик уровня;
  • Блок управления и сигнализации.

Их перечень определяется на этапе проектирования с учётом требований заказчика.

Эксплуатационная документация, в том числе:

  • Технический паспорт «ГРИНЛОС Резервуар стальной подземный»;
  • Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
  • Сертификат соответствия системе ГОСТ Р;
  • Декларация соответствия EAC.

Устройство ГРИНЛОС РГСП 100

Стальной горизонтальный подземный резервуар на 100 м3 изготовлен из стали и имеет герметичную конструкцию (рабочая камера с горловиной). По корпусу резервуар крепко закреплен анкерными креплениями за грунтозацепы для предотвращения смещения и выдавливания из грунта. Технический люк для обслуживания снабжен дыхательным клапаном и замерным отверстием для отбора проб.

Гринлос РГСП 100 подходит для хранения топлив, в том числе с высоким давлением насыщенных паров — нестабильных бензинов, газового конденсата, нефти и прочего. За счет стальной конструкции резервуары могут служить дренажной емкостью для горячих жидкостей и растворов.

Подземный стальной резервуар для воды, растворов и топлива на 100 000 литров оснащен площадками для установки отводов и обеспечения слива/залива жидкости, подключения к водопроводу, подсоединения устройств для отбора жидкости. На резервуаре также могут быть установлены поплавковые клапаны для контроля наполнения, уровнемеры.

Монтаж стальной емкости ГРИНЛОС РГСП 100

При проектировании и монтаже подземного стального резервуара ГРИНЛОС РГСП 100 в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

  • СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
  • СП 70.13330.2012 Несущие и ограждающие конструкции;
  • СП 12–135–2003 Безопасность труда в строительстве;
  • СП 22.13330.2011 Основания зданий и сооружений;
  • СП 32.13330.2012 Канализация. Наружные сети и сооружения.

Для монтажа подземного горизонтального резервуара 100 м|3 дополнительно проводятся земляные работы, которые заключаются в рытье котлована, подготовке фундамента и гидроизоляционного слоя (подушки толщиной 200 мм).

Этап проектирования.

Рассчитывается глубина залегания резервуара, которая зависит от плотности и пористости грунта, наличия подводных вод и температуры грунта в холодный период. Правильный расчет глубины котлована и установки резервуара поддерживает рабочую температуру хранимого продукта без системы подогрева (ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия).

Процесс монтажа включает несколько стадий:

  1. Роется котлован при помощи спецтехники или вручную, при этом непрерывно контролируется вертикальность стен на глубину.
  2. После вырывания котлована на необходимую глубину, подушка из песка заполняется и уплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительного уровня.
  3. Стальной горизонтальный резервуар 100 м3 анкеруется для предотвращения его всплытия в случае полного опорожнения. Анкерный шнур из текстиля или стали фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке резервуара.
  4. После установки резервуара Гринлос РГСП 100 на фундамент из бетона его закрепляют заранее приготовленными шнурами.
  5. Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полуглиняный» или раствором песка и цемента в соотношении 5:1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.

Специалисты проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.
