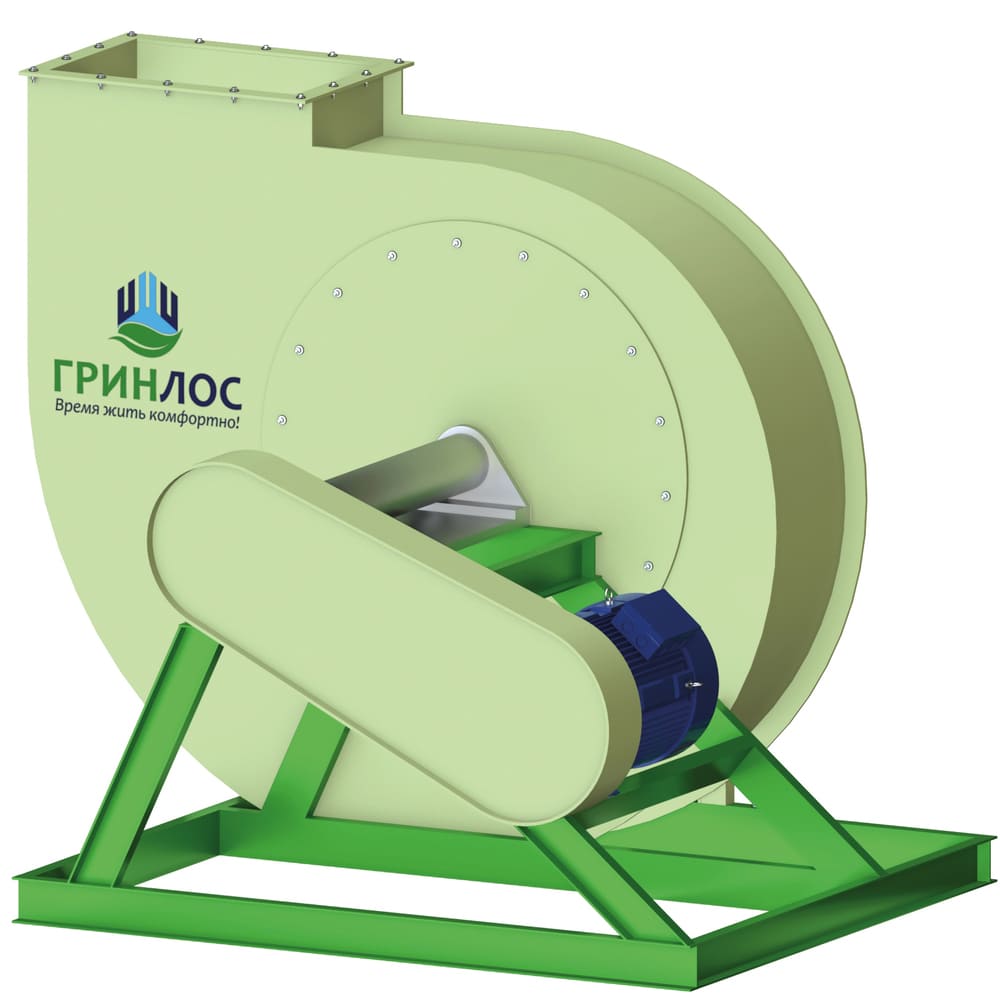

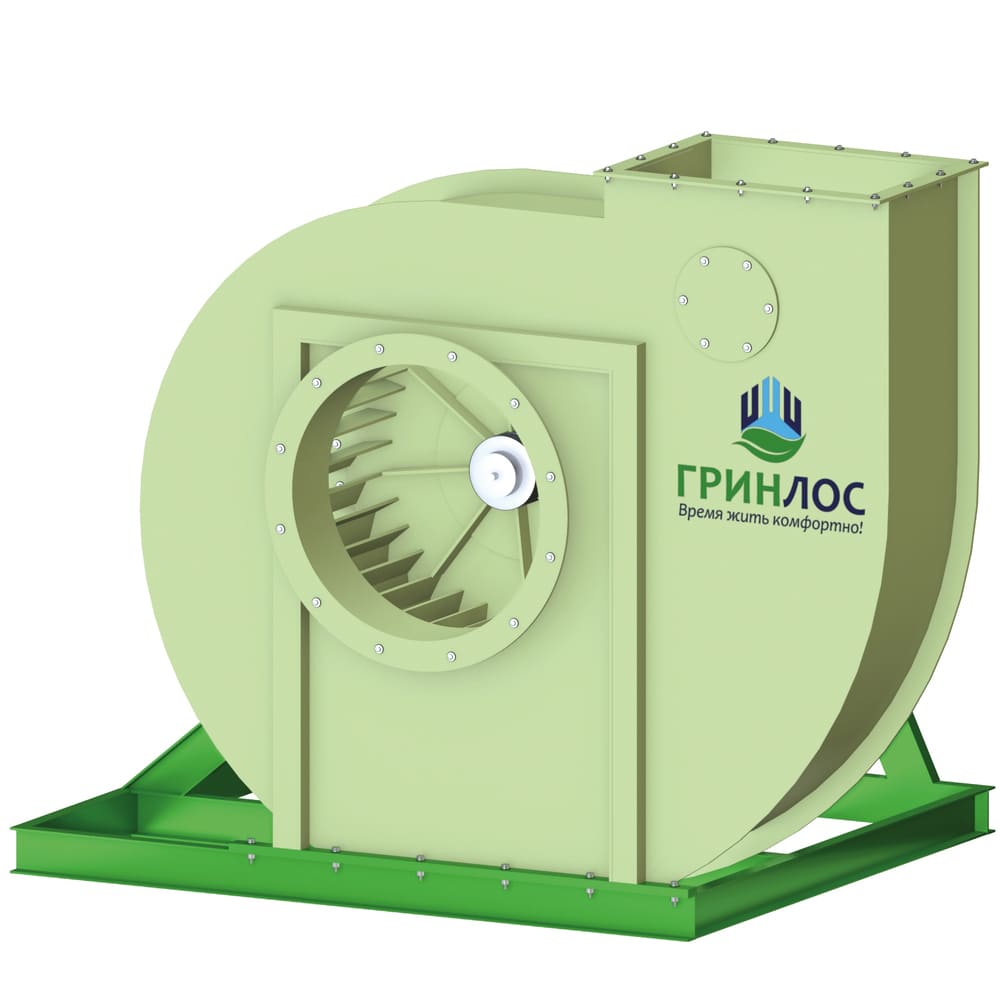

Радиальные вентиляторы высокого давления

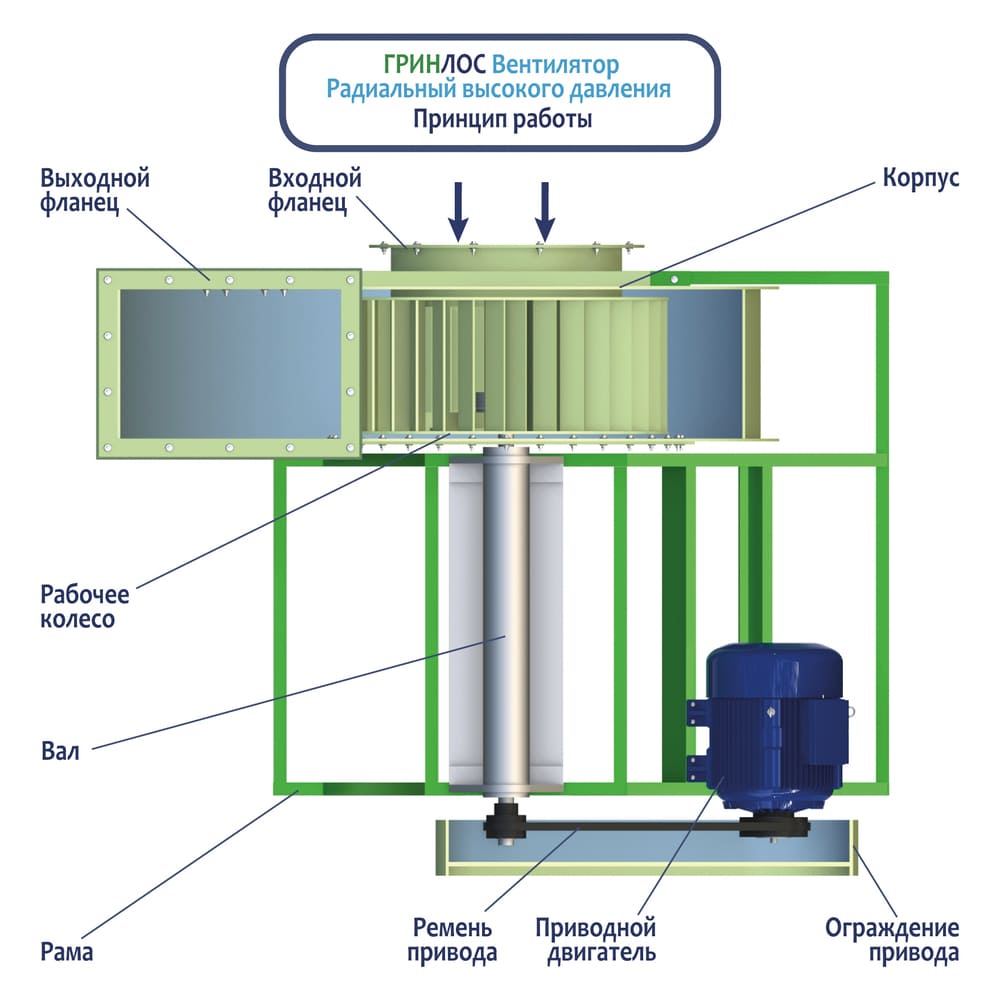

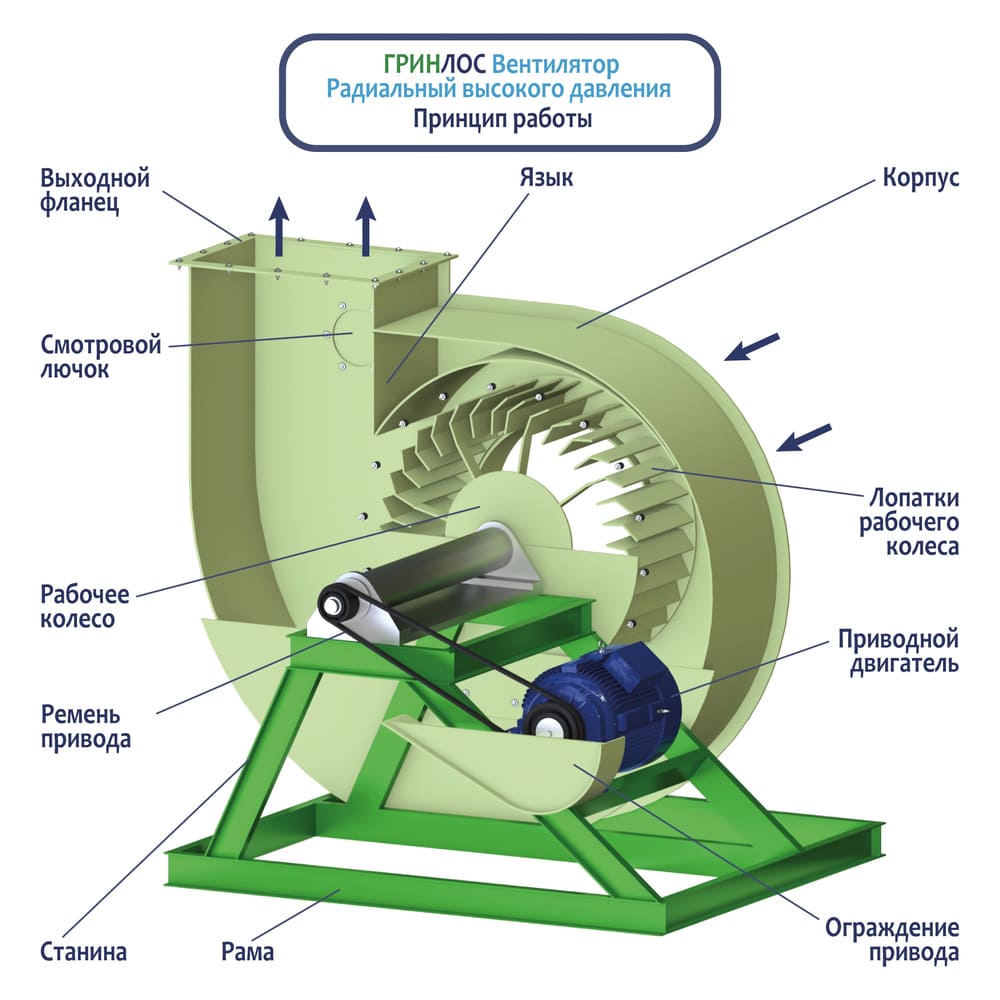

Принцип работы

Принцип работы центробежного вентилятора высокого давления ГРИНЛОС основан на динамическом перемещении воздуха с помощью вращающегося рабочего колеса, которое создает центробежные силы. Эти вентиляторы спроектированы для обеспечения высокой эффективности воздухообмена в условиях, требующих значительного давления.

Когда вентилятор запускается, электрический мотор приводит в движение рабочее колесо, расположенное внутри корпуса вентилятора. Рабочее колесо состоит из ряда лопастей, расположенных под определенным углом. По мере вращения колеса, воздух, поступающий в вентилятор через входной канал, замедляется и под действием центробежной силы выбрасывается радиально наружу.

Данный процесс можно разбить на несколько этапов. Сначала воздух втягивается в центр рабочего колеса через входное отверстие. Под действием центробежной силы воздух, движущийся между лопастями, отклоняется от радиуса, что приводит к увеличению его скорости. После достижения высоких скоростей, воздух выталкивается через выходное отверстие, где образуется повышенное давление.

Одной из ключевых особенностей моделей ГРИНЛОС вентилятор радиальный высокого давления является их способность работать с высокой эффективностью даже в условиях значительного сопротивления на выходе. Это достигается благодаря продуманной геометрии лопастей рабочего колеса и особенностям конструкции вентилятора, которые минимизируют потери энергии.

Изделия оборудованы системами регулировки, которые позволяют изменять производительность и давление в зависимости от потребностей системы. Это может быть реализовано как механически, так и с помощью электронных контроллеров, что добавляет гибкости в управлении воздушными потоками.

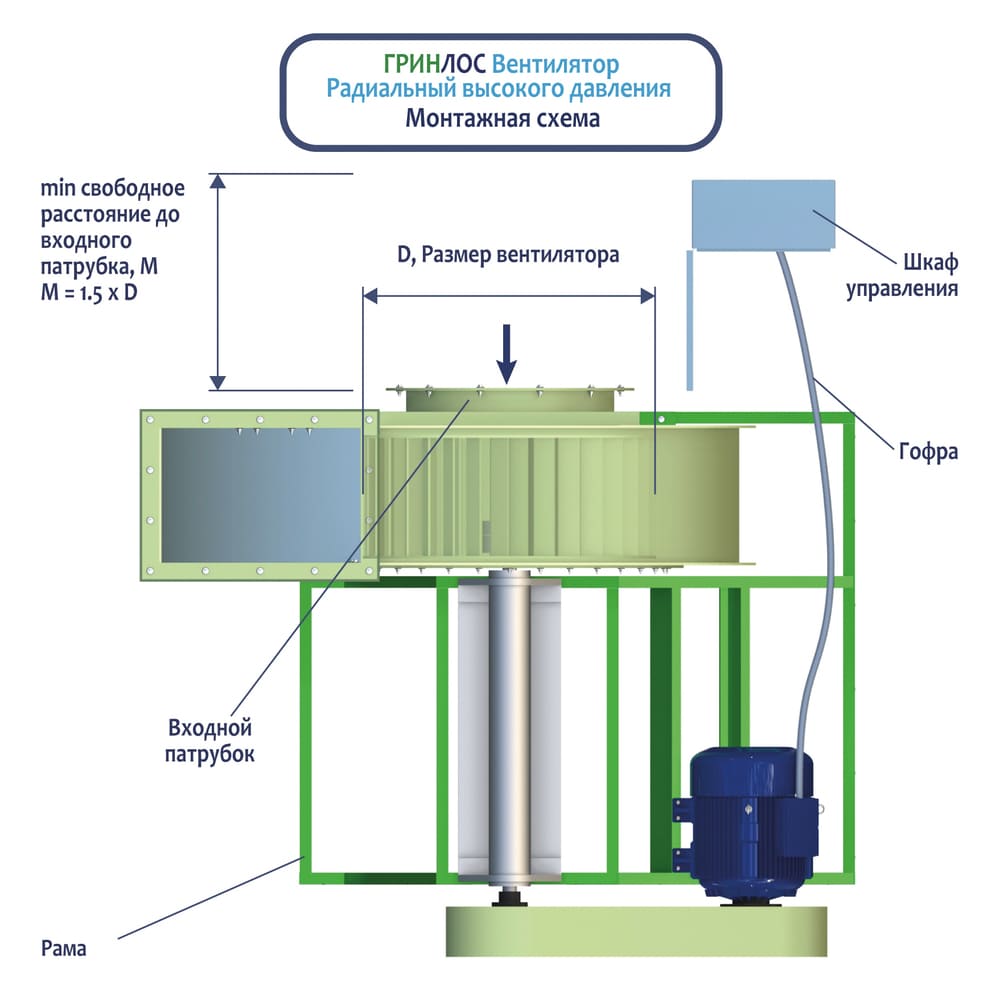

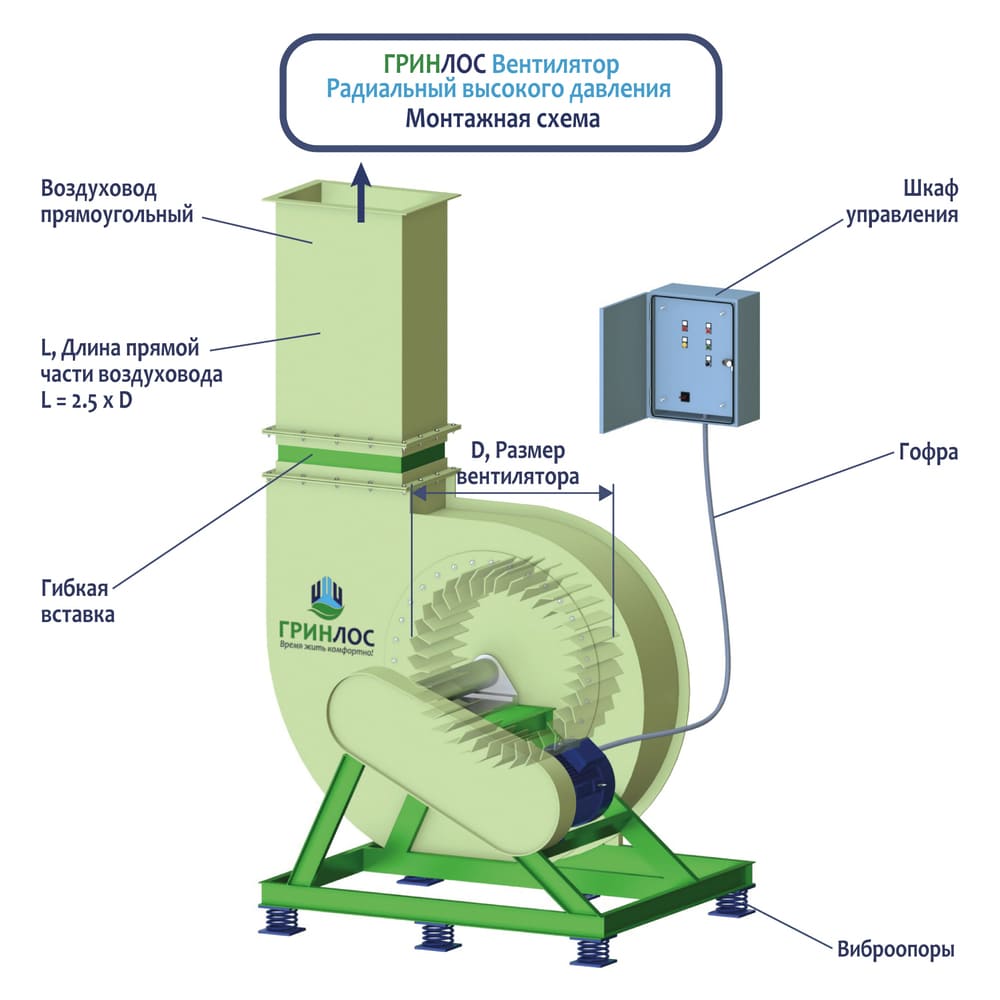

Монтаж

1. Подготовка места установки

   Важно выбрать ровную, прочную поверхность, на которой будет установлен вентилятор, чтобы предотвратить вибрации и лишние нагрузки на конструкцию. Пространство вокруг вентилятора должно обеспечивать удобный доступ для обслуживания и ремонта, а также быть свободным от лишних препятствий, которые могут помешать воздушному потоку.

2. Проверка состояния вентилятора и сопутствующих компонентов

   Перед тем как приступить к монтажу, необходимо убедиться, что все детали находятся в комплекте, не имеют повреждений и дефектов. Это включает в себя проверку рабочих колес, моторного узла, шкафов управления и других элементов, которые могут повлиять на работу системы.

3. Установка вентилятора

   Следует использовать крепежные элементы, рекомендованные производителем, чтобы обеспечить надежное и безопасное крепление устройства на подготовленной площадке. Важно убедиться, что вентилятор установлен строго вертикально и зафиксирован. Это поможет избежать неправильной работы механизма и увеличит его срок службы.





4. Подключение воздуховодов

   Убедитесь, что соединения прочные и герметичные. Для этого используйте специальные уплотнительные прокладки и проверяйте, чтобы не было изгибов или острых углов, которые могут ухудшать поток воздуха и повышать сопротивление системы. Обязательно учитывайте конфигурацию системы, чтобы обеспечить эффективное распределение воздуха.

5. Подключение центробежного вентилятора высокого давления

   Должно выполняться квалифицированным специалистом в соответствии с требованиями по электробезопасности. Перед подключением к сети необходима проверка электропроводки, а после подключения обязательно тестирование на функционирование вентилятора.

   После завершения монтажа и подключения всех систем обязательна итоговая проверка. Она должна включать тесты на движение воздуха, уровень шума и вибрации, а также проверку работы всех режимов вентилятора-улитки высокого давления. В результате устройство должно работать в штатном режиме и соответствовать заявленным характеристикам.

Эксплуатация и обслуживание центробежных вентиляторов высокого давления

Для стабильной и эффективной работы вентилятора, а также продления его эксплуатационного срока, необходимо регулярно проводить техническое обслуживание и профилактические мероприятия:

• ● Осмотр внешнего состояния вентилятора для выявления возможных повреждений;
• ● Проверка и затяжка болтовых соединений, а также фиксация на монтажных кронштейнах;
• ● Контроль состояния рабочего колеса, его крепления и своевременная очистка вентилятора от загрязнений;
• ● Обеспечение исправного заземления вентилятора и электродвигателя.

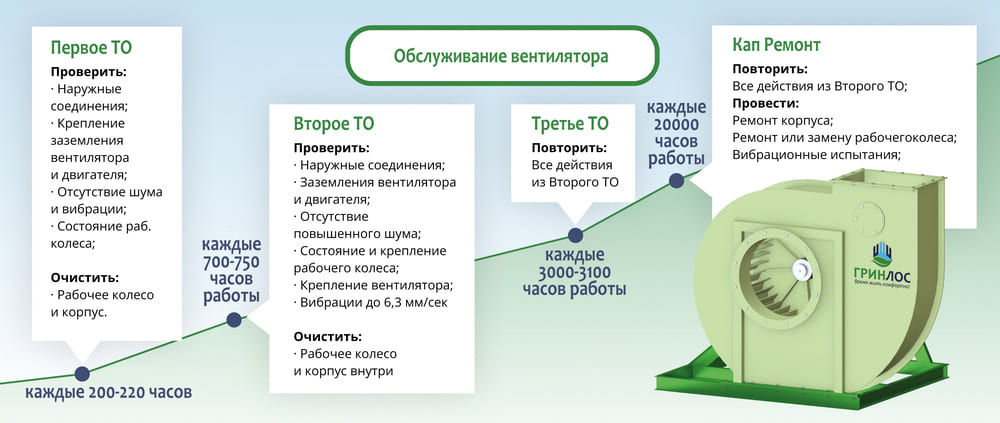

Регламентное обслуживание промышленного вентилятора высокого давления включает:

Первое ТО – каждые 200-220 часов эксплуатации;

Второе ТО – каждые 700-750 часов эксплуатации;

Третье ТО – каждые 3000-3100 часов эксплуатации;

Капитальный ремонт – каждые 20000 часов работы.

Техническое обслуживание выполняется по заранее установленному графику, независимо от текущего состояния вентилятора. Изменение периодичности или сокращение объема работ не допускается.

Обслуживание вентилятора выполняется только квалифицированным персоналом.

Основные работы по обслуживанию вентилятора-улитки высокого давления:

1. Первое ТО:

   • Проверка состояния вентилятора на предмет повреждений;
   • Осмотр сварных и болтовых соединений;
   • Контроль заземления вентилятора и двигателя;
   • Анализ его работы для выявления посторонних шумов и вибраций;
   • Очистка рабочего колеса и корпуса от загрязнений.

2. Второе ТО:

   • Включает весь комплекс мероприятий Первого ТО;
   • Полная очистка вентилятора, включая корпус и рабочее колесо;
   • Проверка крепления и состояния рабочего колеса;
   • Контроль устойчивости крепления вентилятора;
   • Замер уровня вибрации.

3. Третье ТО:

   • Включает работы, предусмотренные Вторым ТО;
   • Осмотр и восстановление лакокрасочного покрытия (при необходимости) на элементах.
   • Текущий ремонт включает устранение мелких неисправностей, подтяжку соединений и исправление выявленных дефектов в процессе ТО.

4. Капитальный ремонт включает:

   • Полный перечень работ по техническому обслуживанию;
   • Ремонт корпуса вентилятора;
   • Восстановление или замену рабочего колеса;
   • Проведение вибрационных испытаний.
   • Обслуживание электродвигателя осуществляется в соответствии с его эксплуатационной документацией.
