Радиальные вентиляторы среднего давления

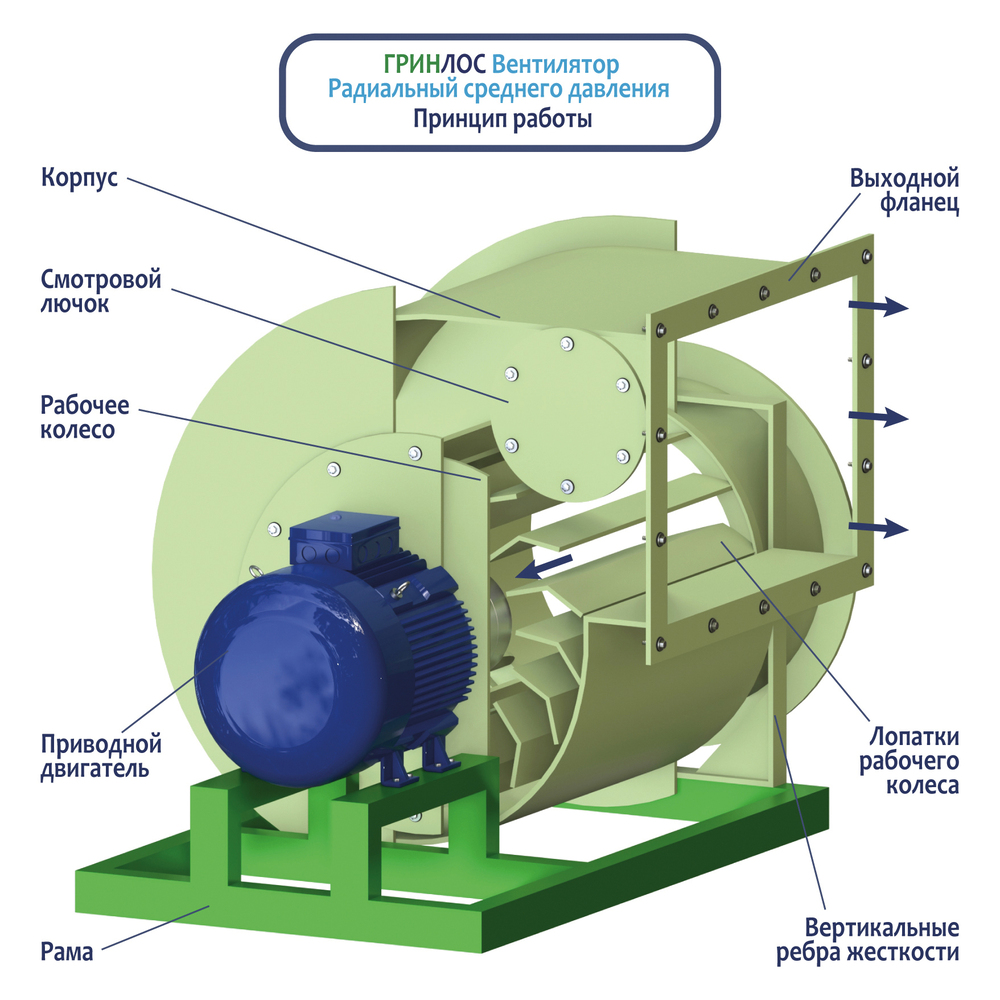

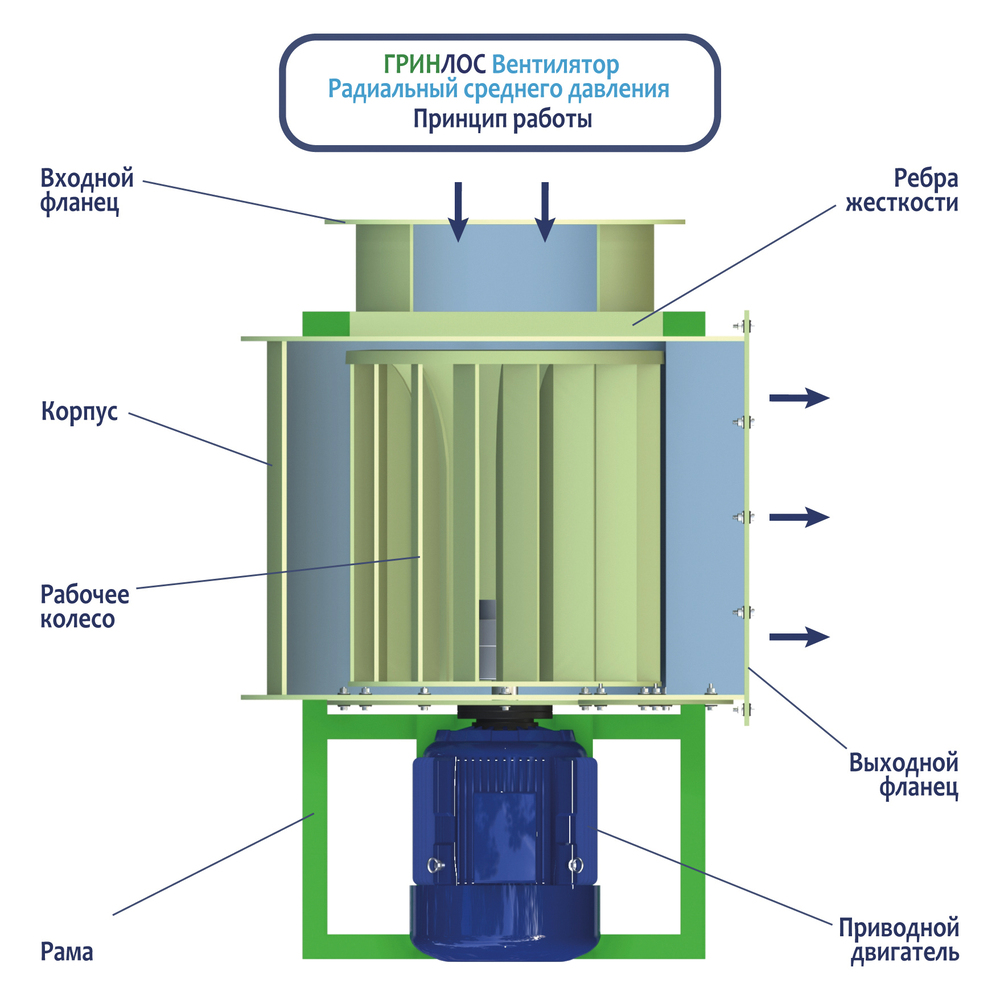

Принцип работы радиального вентилятора среднего давления

Действие центробежного вентилятора среднего давления заключается в динамическом перемещении воздуха с использованием вращающегося рабочего колеса, которое генерирует центробежные силы. Эти вентиляторы разработаны для обеспечения высокой эффективности воздухообмена в условиях, где необходимо значительное давление, и предназначены именно для применения в промышленности и смежных коммерческих сферах.

При запуске вентилятора электрический мотор активирует вращение рабочего колеса, которое расположено внутри корпуса устройства. Рабочее колесо состоит из нескольких лопастей, установленных под определенным углом. Во время вращения колеса воздух, который поступает в вентилятор через входной канал, замедляется, а затем выбрасывается наружу под действием центробежной силы.

Процесс работы вентилятора можно разделить на несколько этапов. Вначале воздух втягивается в центр рабочего колеса через специальное входное отверстие. Под влиянием центробежной силы воздух, проходя между лопастями, отклоняется от радиуса, что вызывает его ускорение. По мере достижения высоких скоростей воздух выталкивается через выходное отверстие, создавая при этом повышенное давление.

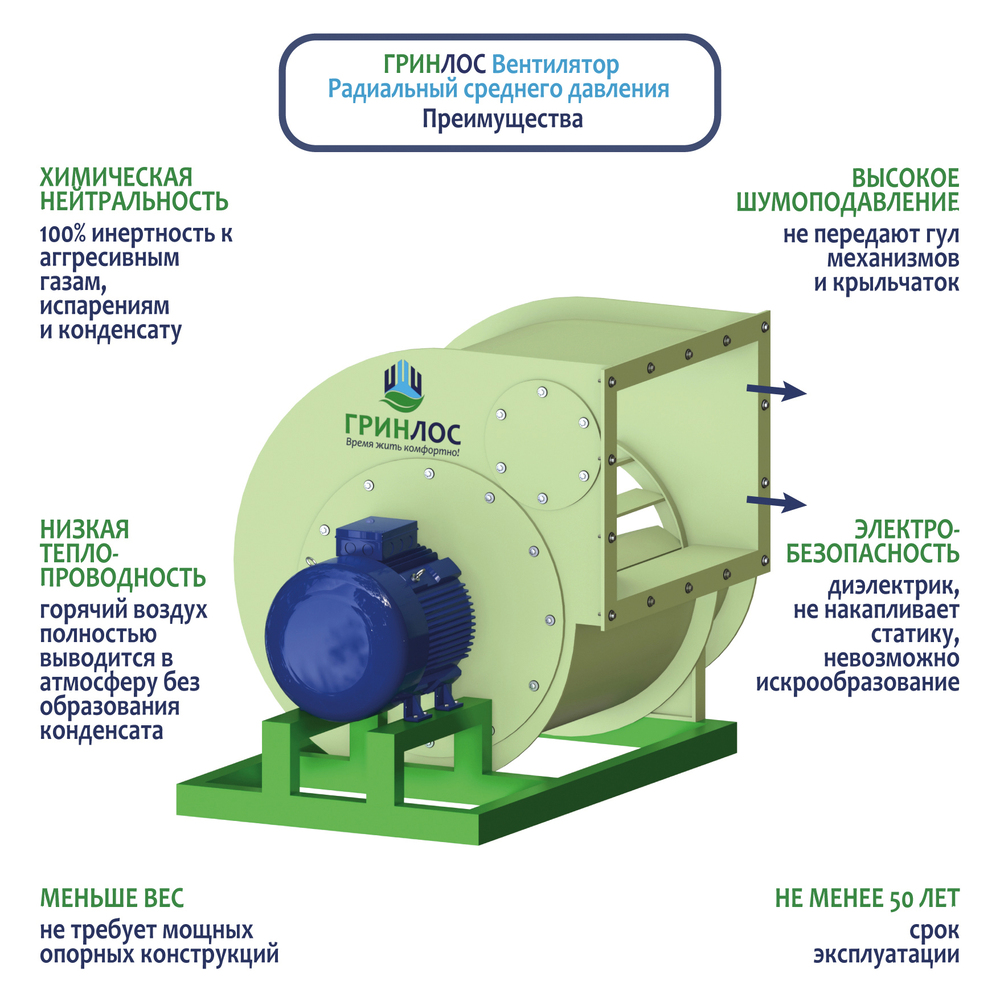

Одной из основных характеристик моделей радиальных вентиляторов среднего давления является их высокая эффективность, ведь она сохраняется даже при наличии значительных сопротивлений на выходе. Это достигается благодаря оптимальной форме лопастей рабочего колеса и конструктивным особенностям вентилятора, позволяющим уменьшить энергетические потери.

Центробежные вентиляторы среднего давления оснащены системами регулировки, чтобы адаптировать производительность и давление в соответствии с требованиями системы. Эта настройка может осуществляться как механическим способом, так и с использованием электронных контроллеров, что придает дополнительную гибкость в управлении воздушными потоками.

Такой подход к работе обеспечивает надежность и эффективность вентиляторов, поэтому они незаменимы в таких сферах, как вентиляция, отопление, кондиционирование, а также в различных производственных процессах, где требуется перемещение воздуха под высоким давлением.

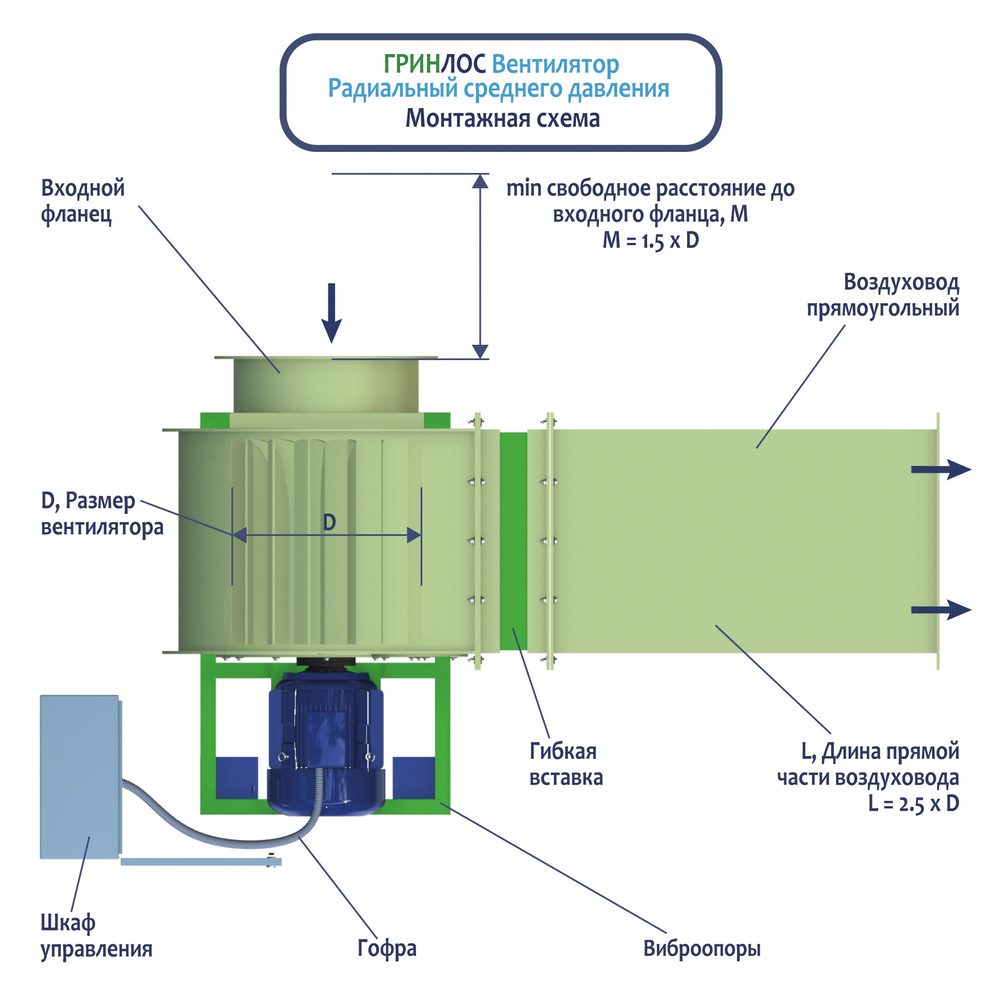

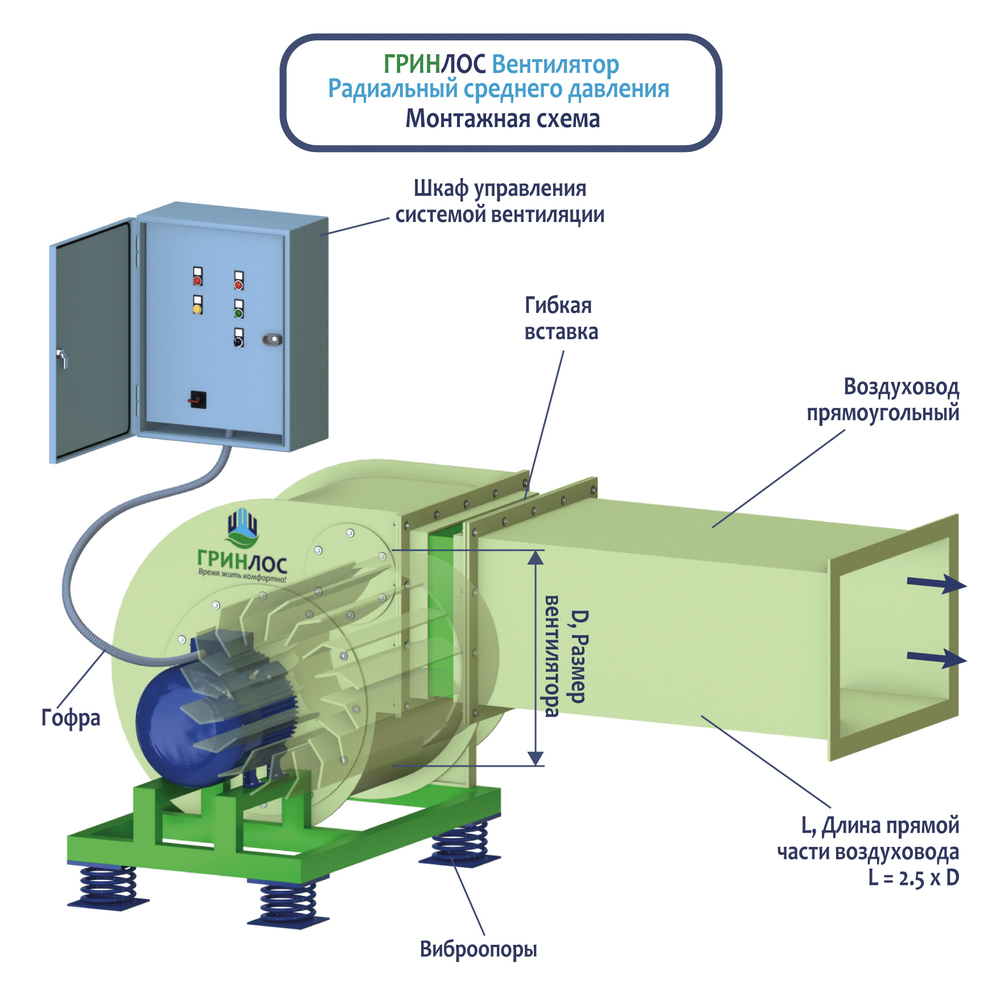

Монтаж

1. Подготовка места установки

   Прежде всего, необходимо выбрать ровную и устойчивую поверхность для монтажа, чтобы избежать вибраций и излишних нагрузок на конструкцию. Важно, чтобы пространство вокруг вентилятора обеспечивало легкий доступ для обслуживания и ремонта, а также оставалось свободным от препятствий, которые могут нарушить поток воздуха.

2. Проверка состояния вентилятора и сопутствующих компонентов

   Убедитесь, что все элементы в наличии и не имеют повреждений или дефектов. Это касается рабочих колес, моторного узла, управления и других важных компонентов, которые могут повлиять на эффективность работы системы.

3. Установка вентилятора

   При установке вентилятора используйте крепежные элементы, рекомендованные производителем, чтобы обеспечить надежное и безопасное крепление устройства на подготовленной площадке. Важно убедиться, что вентилятор установлен строго вертикально и зафиксирован, так как это не только предотвратит неправильную работу механизма, но и значительно продлит его срок службы.





4. Подключение воздуховодов

   При подключении воздуховодов нужно удостовериться, что все соединения крепкие и герметичные. Рекомендуется использовать специальные уплотнительные прокладки, при этом без изгибов и острых углов, так как они могут ухудшать воздушный поток и увеличивать сопротивление системы. Не забывайте учитывать общую конфигурацию системы для обеспечения эффективного распределения воздуха в конечной установке.

5. Подключение центробежного вентилятора среднего давления

   Подключение должно осуществляться только квалифицированным специалистом с соблюдением всех требований по электробезопасности. Перед тем как подключить устройство к сети, необходимо внимательно проверить электропроводку, а после завершения подключения обязательно выполнить тестирование на работоспособность вентилятора.

   По завершении установки и подключения всех систем нужна итоговая проверка. Она включает в себя тестирование на эффективность движения воздуха, уровень шума и вибрации, а также проверку всех режимов работы радиального вентилятора среднего давления. В результате проверки устройство должно функционировать в соответствии с нормами и соответствовать заявленным характеристикам.

Эксплуатация и обслуживание радиального вентилятора среднего давления

Для обеспечения стабильной и эффективной работы центробежного вентилятор радиальный среднего давления ГРИНЛОС, а также для продления его срока службы, необходимо регулярно осуществлять техническое обслуживание и проводить профилактические мероприятия:

• осмотр внешнего состояния с целью выявления возможных повреждений, проверку и затяжку болтовых соединений;
• фиксация вентилятора на монтажных кронштейнах;
• контроль состояния рабочего колеса, его креплений и своевременная очистка устройства от загрязнений;
• исправное заземление вентилятора и электродвигателя.

Регламентное техническое обслуживание (ТО) вентилятора среднего давления включает в себя несколько этапов:

Первое ТО – каждые 200-220 часов эксплуатации;

Второе ТО – каждые 700-750 часов эксплуатации;

Третье ТО – каждые 3000-3100 часов эксплуатации;

Капитальный ремонт – каждые 20000 часов работы.

Техническое обслуживание следует проводить по заранее установленному графику, независимо от текущего состояния вентилятора. Не допускается изменение периодичности или сокращение объема необходимых работ.

Обслуживание вентиляторов должно выполняться квалифицированным персоналом.

Основные работы по обслуживанию вентилятора радиального среднего давления:

1. Первое ТО:

   • Проверка состояния устройства на наличие повреждений;
   • Осмотр сварных и болтовых соединений;
   • Контроль заземления вентилятора и двигателя;
   • Анализ его работы для выявления посторонних шумов и вибраций;
   • Очистка рабочего колеса и корпуса от загрязнений.

2. Второе ТО:

   • Включает в себя весь набор мероприятий, предусмотренных в рамках Первого ТО;
   • Полная очистка вентилятора, включая корпус и рабочее колесо;
   • Проверка фиксирующих элементов и состояния рабочего колеса;
   • Контроль за надежностью крепления вентилятора;
   • Замер уровня вибрации, который не должен превышать требуемого значения.

3. Третье ТО:

   • Включает все манипуляции, предусмотренные для Второго ТО;
   • Осмотр и восстановление лакокрасочного покрытия при наличии повреждений;
   • Текущий ремонт, который включает в себя устранение мелких неисправностей, подтяжку соединений и исправление любых дефектов, выявленных в процессе предыдущих ТО.

4. Капитальный ремонт:

   • Выполнение полного объема работ по техническому обслуживанию;
   • Ремонт корпуса вентилятора;
   • Восстановление или замена рабочего колеса и проведение вибрационных испытаний;
   • Обслуживание электродвигателя осуществляется на основании его эксплуатационной документации.
