Радиальные вентиляторы низкого давления

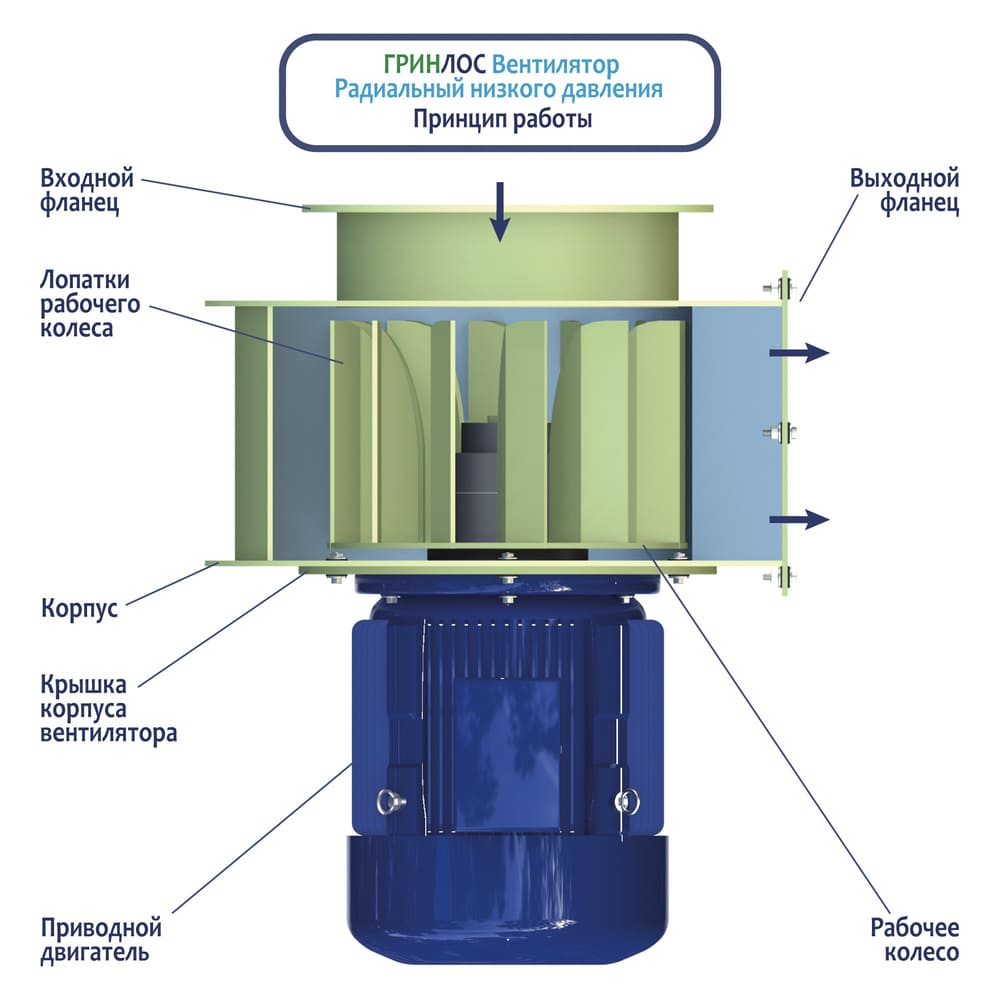

Принцип работы центробежного вентилятора низкого давления

Принцип работы вентилятора радиального низкого давления основан на динамическом перемещении воздуха посредством вращающегося рабочего колеса, которое создает центробежные силы. Эти вентиляторы разрабатотаны с целью обеспечения высокой эффективности воздухообмена в условиях, где требуется значительная смена потоков газовых смесей.

Когда вентилятор запускается, электрический мотор приводит в движение рабочее колесо, находящееся внутри корпуса устройства. Это колесо составлено из нескольких лопастей, расположенных под определенным углом. В процессе вращения колеса воздух, поступающий в вентилятор через входной канал, под воздействием центробежной силы выбрасывается радиально наружу.

Весь процесс можно разбить на несколько этапов. Сначала воздух втягивается в центр рабочего колеса через входное отверстие. Под воздействием центробежной силы воздух, движущийся между лопастями, отклоняется от радиальной траектории, что вызывает его ускорение. После достижения высоких скоростей воздух выталкивается через выходное отверстие, создавая при этом повышенное давление.

Одной из важных особенностей моделей радиальный вентилятор низкого давления является их способность эффективно функционировать даже в условиях значительного сопротивления на выходе. Это достигается благодаря специальной геометрии лопастей рабочего колеса и особенностям конструкции самого вентилятора – они разработаны с учетом минимизации потери энергии.

Изделия оснащены системами регулировки, чтобы изменять параметры производительности в зависимости от конкретных требований и условий эксплуатации.

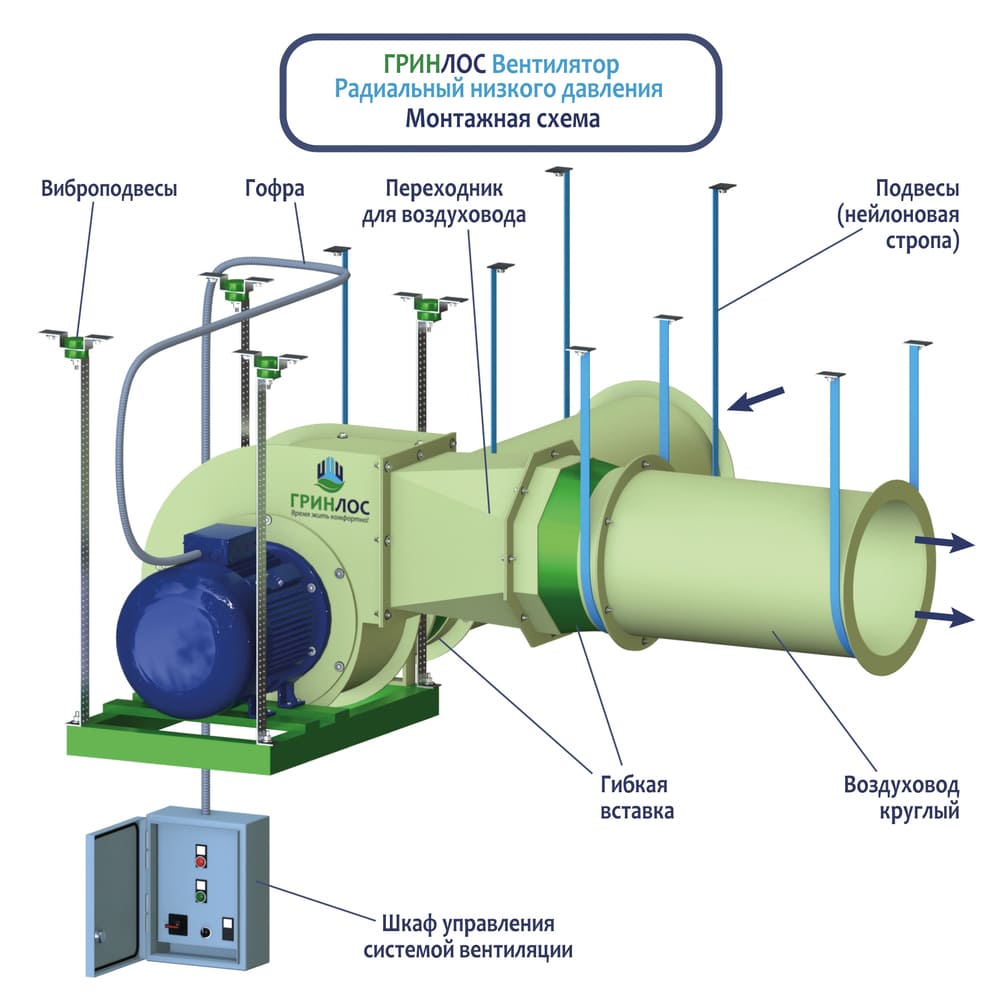

Монтаж

1. Подготовка места для установки вентилятора

   Монтаж требует ровной и устойчивой поверхности, на которой будет размещен вентилятор. Это необходимо для предотвращения вибраций и излишних нагрузок на конструкцию. Также пространство вокруг вентилятора должно гарантировать удобный доступ для обслуживания и ремонта, а само место должно быть свободно от препятствий, мешающих нормальному воздушному потоку.

2. Проверка компонентов системы

   Убедитесь, что все детали присутствуют в комплекте, а также не имеют видимых повреждений и дефектов. В ходе проверки осмотрите рабочие колеса, моторный узел, элементы управления и другие узлы, которые связаны с функционированием системы.

3. Установка вентилятора

   При установке следует использовать крепежные элементы, рекомендованные производителем, для обеспечения надежного и безопасного крепления устройства на подготовленной основе. Важно установить вентилятор строго вертикально и надежно зафиксировать, чтобы избежать неправильной работы механизма и тем самым продлить его эксплуатационный срок.

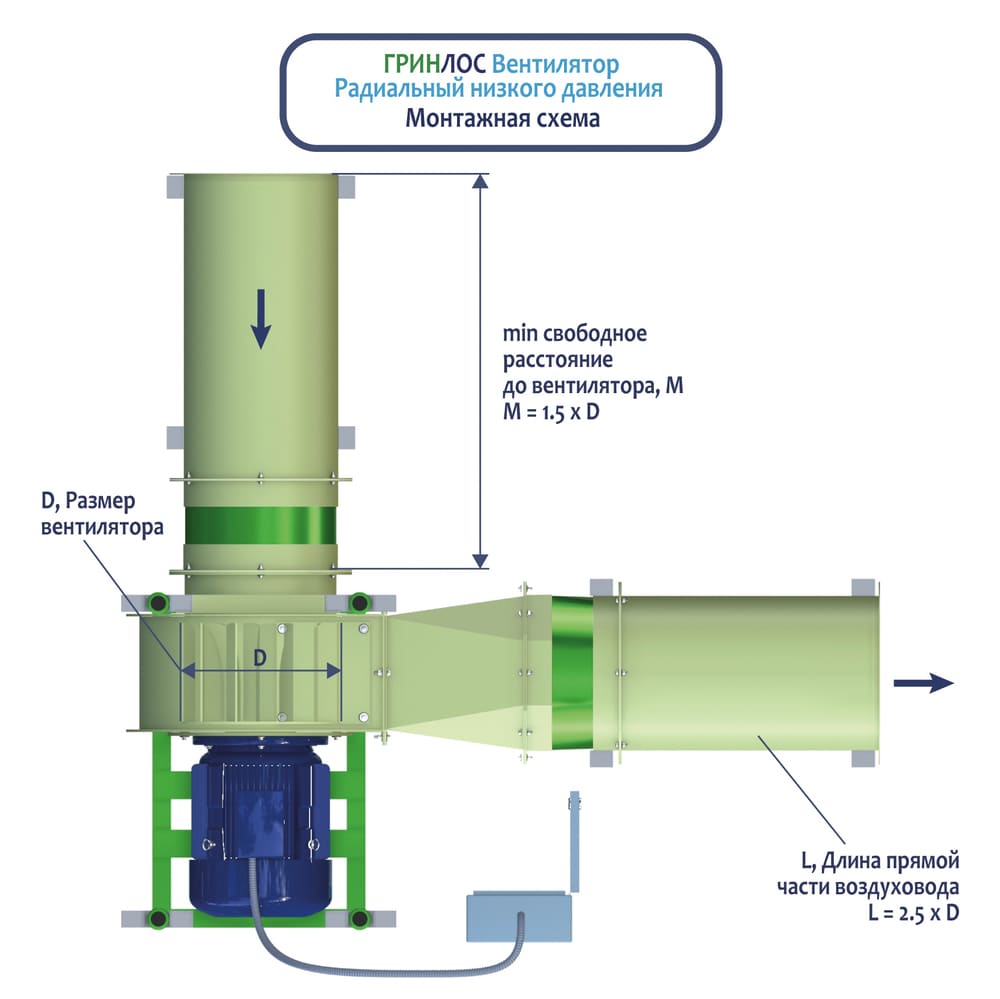

4. Подключение воздуховодов

   Здесь акже потребуется предварительная проверка на прочность соединений. Для этого желательно использовать специальные уплотнительные прокладки, а также следить за отсутствием изгибов или острых углов, поскольку они могут влиять на поток воздуха и увеличивать сопротивление. Важно учитывать конфигурацию всей системы, чтобы обеспечить оптимальное распределение воздуха.

5. Подключение вентилятора

   Должно производиться квалифицированным специалистом с соблюдением всех норм электробезопасности. Прежде чем подключать устройство к электрической сети, обязательно проверить состояние электропроводки, а после завершения подключения – провести тестирование его работы.

6. Итоговая проверка системы

   Включает тестирование на качество движения воздуха, уровень шума и вибрации, а также проверку всех рабочих режимов вентилятора. В конечном итоге устройство должно функционировать в соответствии с установленными характеристиками и работать без сбоев.

Эксплуатация и обслуживание радиального вентилятора низкого давления

Для стабильной и эффективной работы вентилятора, а также продления его эксплуатационного срока, необходимо регулярно проводить техническое обслуживание и профилактические мероприятия:

• Осмотр внешнего состояния вентилятора для выявления возможных повреждений;
• Проверка и затяжка болтовых соединений, а также фиксация на монтажных кронштейнах;
• Контроль состояния рабочего колеса, его крепления и своевременная очистка вентилятора от загрязнений;
• Обеспечение исправного заземления вентилятора и электродвигателя.

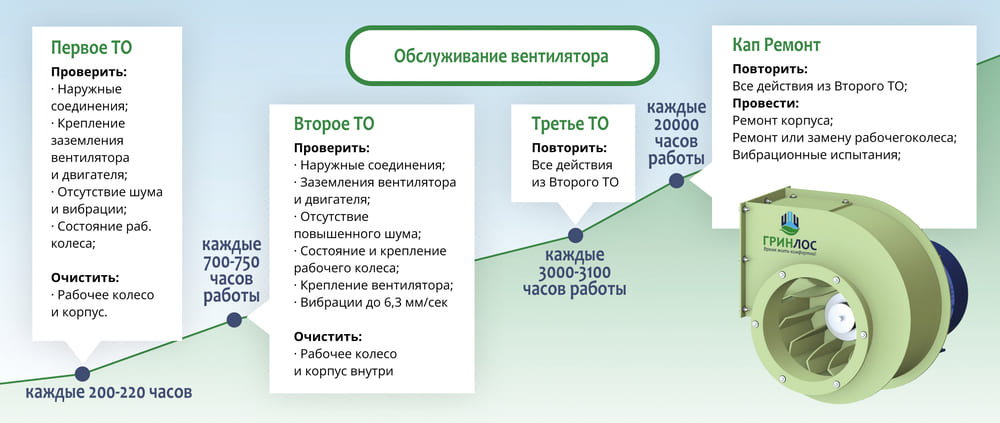

Регламентное обслуживание вентилятора включает:

Первое ТО – каждые 200-220 часов эксплуатации;

Второе ТО – каждые 700-750 часов эксплуатации;

Третье ТО – каждые 3000-3100 часов эксплуатации;

Капитальный ремонт – каждые 20000 часов работы.

Техническое обслуживание выполняется по заранее установленному графику, независимо от текущего состояния вентилятора. Изменение периодичности или сокращение объема работ не допускается.

Обслуживание вентилятора должно проводиться исключительно опытным и квалифицированным персоналом.

Основные мероприятия по обслуживанию радиального вентилятора низкого давления марки ГРИНЛОС разбиваются на несколько этапов.

1. Первое ТО:

   • включает в себя проверку вентилятора на наличие повреждений;
   • осмотр сварных швов и болтовых соединений;
   • контроль за надлежащим заземлением как вентилятора, так и его двигателя;
   • также проводится анализ работы устройства с целью выявления посторонних шумов и вибраций, а также осуществляется очистка рабочего колеса и корпуса от загрязнений.

2. Второе ТО:

   • включает в себя все работы, выполненные на Первом ТО;
   • полная очистка вентилятора – не только корпус, но и рабочее колесо;
   • проверка крепления и состояния рабочего колеса;
   • контроль устойчивости его установки, а также замеры уровня вибрации, который не должен превышать требуемого значения.

3. Третье ТО:

   • включает все процедуры, предусмотренные Вторым ТО;
   • осмотр и при необходимости восстановление лакокрасочного покрытия;
   • текущий ремонт – устранение мелких неисправностей, подтяжка соединений и исправление недостатков, выявленных в ходе предыдущих обслуживаний.

4. Капитальный ремонт:

   Включает полный перечень работ по техническому обслуживанию, ремонт корпуса вентилятора, восстановление или замену рабочего колеса, а также проведение вибрационных испытаний. Обслуживание электродвигателя осуществляется в строгом соответствии с его эксплуатационной документацией.
