Нефтеперекачивающие насосные станции
Нефтеперекачивающая насосная станция (НпС) ГРИНЛОС — это специализированный насосный комплекс, предназначенный для перекачки нефти и нефтепродуктов на промышленных объектах. Станция обеспечивает надежную и бесперебойную работу, выдерживая высокие нагрузки и адаптируясь к сложным условиям эксплуатации.
Производство нефтеперекачивающих насосных станций на заказ
- Работаем по техническому заданию, проектной документации и эскизу заказчика.
- Производим промышленные насосные станции производительностью 10-100 м3/ч и напором до 130 м.
- Сборка, монтаж, пуско-наладочные работы.
Маркировка изделий
Каталог нефтяных насосных станций ГРИНЛОС
Моделей на странице: 1 - 10 Всего в категории: 10
Гринлос НпС 10-25
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 10 м3/ч
Напор: 25 м
Гринлос НпС 20-35
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 20 м3/ч
Напор: 35 м
Гринлос НпС 30-45
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 30 м3/ч
Напор: 45 м
Гринлос НпС 40-55
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 40 м3/ч
Напор: 55 м
Гринлос НпС 50-65
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 50 м3/ч
Напор: 65 м
Гринлос НпС 60-75
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 60 м3/ч
Напор: 75 м
Гринлос НпС 70-85
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 70 м3/ч
Напор: 85 м
Гринлос НпС 80-95
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 80 м3/ч
Напор: 95 м
Гринлос НпС 90-110
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 90 м3/ч
Напор: 110 м
Гринлос НпС 100-130
Назначение: нефтеперечащивающая
Размещение: наземное
Производительность: 100 м3/ч
Напор: 130 м
Моделей на странице: 1 - 10 Всего в категории: 10
Особенности нефтяной насосной станции

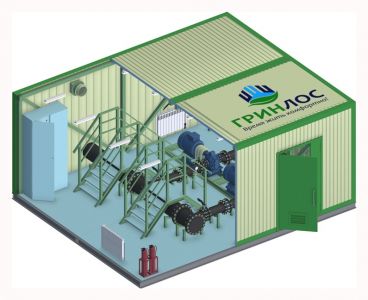

Нефтеперекачивающая насосная станция Гринлос представляет собой блочно-модульную конструкцию, включающую насосное оборудование, систему автоматического управления, трубопроводную арматуру и технологические площадки. Все элементы конструкции изготовлены из материалов, устойчивых к воздействию нефти и нефтепродуктов, а также агрессивных сред, что обеспечивает их долговечность и надежность.
Модульная схема позволяет адаптировать количество и конфигурацию блоков под требования конкретного проекта. Возможные варианты монтажа включают установку на бетонные плиты с основанием из песка и щебня или на винтовые сваи. В конструкции нефтяной насосной станции предусмотрены металлические лестницы, монорельс для передвижки тали, системы вентиляции, освещения и обогрева, что обеспечивает безопасную и удобную эксплуатацию в любых климатических условиях.
Устройство и принцип работы водозаборной насосной станции Гринлос
Нефтеперекачивающая насосная станция предназначена для транспортировки нефти и нефтепродуктов. Обеспечивает их подачу с заданными параметрами давления и расхода. Функционирует в автоматическом режиме, контролируя процесс перекачки и поддерживая стабильные рабочие характеристики системы.
Нефтяная насосная станция представляет собой систему трубопроводов, арматуры и насосного оборудования, объединенных в компактную модульную конструкцию. Основу станции составляют трубопроводы с фланцевыми соединениями, обеспечивающими надежное и герметичное соединение всех элементов.
Жидкость поступает через соединительный фланец входного трубопровода, проходит систему очистки и направляется по трубопроводу Ду350, где установлены фланцевые тройники для распределения потока. Межфланцевые дисковые затворы Ду200 регулируют движение жидкости и позволяют оперативно направлять поток. Для предотвращения обратного движения предусмотрены межфланцевые обратные клапаны, которые автоматически блокируют обратный поток при отключении насоса.
Шестеренные нефтяные насосы, установленные на несущих рамах, создают необходимый напор и обеспечивают стабильную подачу жидкости. Перед насосами установлены эксцентрические переходы Ду200-Ду100, уменьшающие диаметр трубопровода для эффективного всасывания жидкости. Эксцентрический переход позволяет избежать скопления жидкости в трубопроводе, что особенно важно в системах, работающих с нефтепродуктами. После выхода из насоса поток вновь проходит через эксцентрический переход Ду100-Ду200, возвращаясь в основной трубопровод.
Для поддержания бесперебойной работы предусмотрены основные и резервные насосы, которые автоматически переключаются при изменении давления или при необходимости замены основного оборудования. Контроль параметров обеспечивается манометрами и датчиками давления, которые фиксируют изменения в системе и передают данные в шкаф управления. Автоматизированная система управления регулирует работу насосного оборудования, следит за стабильностью подачи жидкости и предотвращает возможные аварийные ситуации.
Насосная станция перекачки нефти размещена в защищенном павильоне с системой вентиляции, освещения и обогрева, что позволяет ей работать в любых климатических условиях, обеспечивая надежную эксплуатацию оборудования и безопасность технологического процесса.
Монтаж нефтеперекачивающей насосной станции
Установка насосной станции перекачки нефти осуществляется быстро и легко, благодаря продуманным конструктивным решениям. В зависимости от условий эксплуатации и характеристик грунта можно выбрать один из трех надежных вариантов установки.

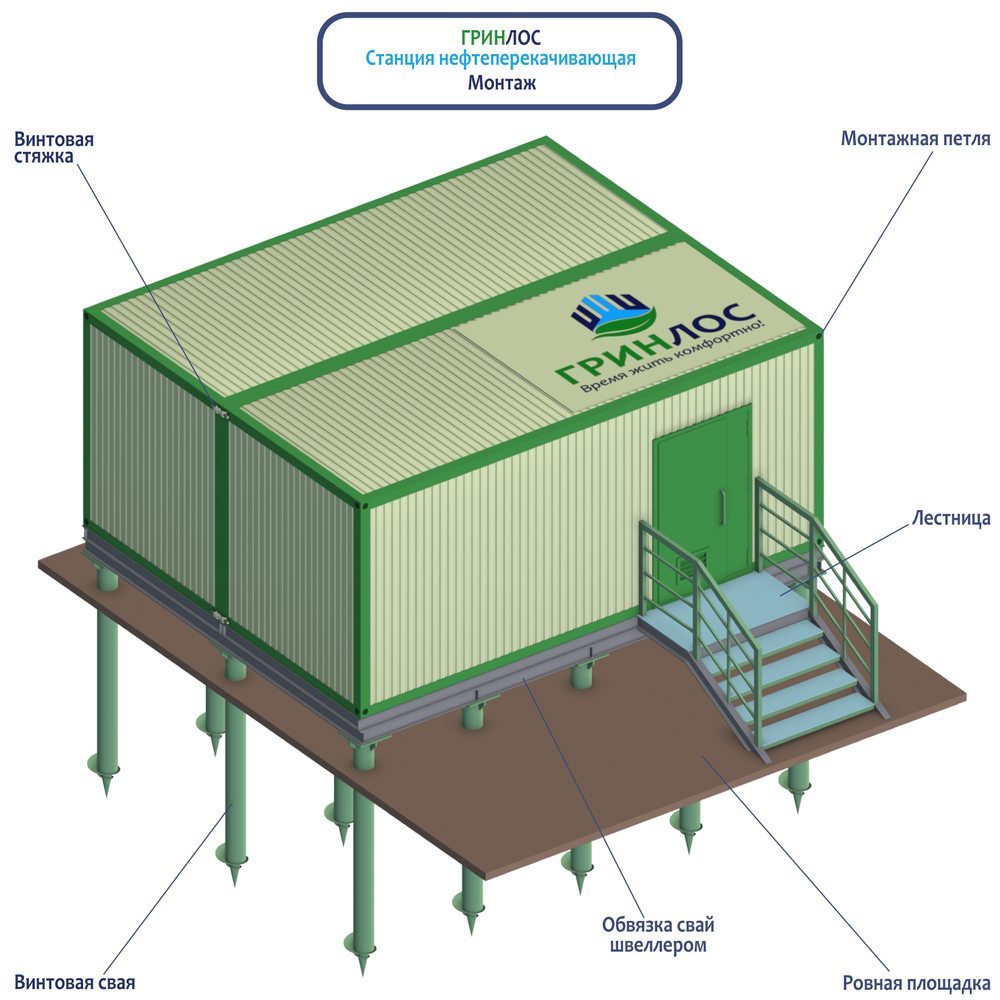

1. Монтаж на винтовые сваи с обвязкой швеллером
Этот метод подходит для участков с неустойчивыми или слабонесущими грунтами. Винтовые сваи диаметром 219 мм надежно фиксируются в грунте, обеспечивая устойчивость конструкции. Дополнительная обвязка стальным швеллером распределяет нагрузку и создает прочную платформу для размещения нефтяной насосной станции. Такой способ установки минимизирует воздействие пучинистых грунтов и гарантирует долгий срок службы объекта.
2. Монтаж на железобетонные сваи с трубчатыми опорами
Железобетонные сваи забиваются или буронабиваются на нужную глубину в зависимости от характеристик грунта. Сверху на сваи устанавливаются металлические трубчатые опоры, которые формируют несущую конструкцию для станции. Этот вариант обеспечивает дополнительную защиту от грунтовых деформаций и применяется при необходимости высокой несущей способности основания.
3. Установка на бетонные плиты с основанием из щебня и песка
Данный способ монтажа подходит для устойчивых грунтов. На предварительно подготовленное основание из утрамбованного слоя песка и щебня укладываются бетонные плиты, на которые монтируется нефтеперекачивающая насосная станция. Такой вариант обеспечивает быструю установку и удобство в обслуживании, а также позволяет равномерно распределить нагрузку на грунт.
Дополнительные этапы монтажа
Перед установкой нефтяной насосной станции НпС необходимо подготовить площадку — выбрать ровный и устойчивый участок с удобным доступом к электросети и трубопроводам. Также важно учитывать расстояние до водного источника и других коммуникаций, чтобы избежать возможных пересечений и облегчить техническое обслуживание.
После установки основания нефтеперекачивающая насосная станция размещается в готовом к эксплуатации виде, без необходимости дополнительной сборки на месте. Подключение трубопроводов производится с соблюдением уклонов, предотвращающих образование воздушных пробок и застойных зон.
Этап запитывания от источника электроэнергии включает интеграцию систем управления и автоматизации. Производится подключение к электросети, настройка программного обеспечения, проверка работы системы защиты от перепадов в питании и возможных неисправностей.
Перед вводом в эксплуатацию проводится проверка и тестирование всей системы: гидравлические испытания на герметичность, контроль работы насосов при разных режимах нагрузки, а также диагностика работы датчиков и управляющих систем.
На завершающем этапе выполняются пусконаладочные работы: настройка оптимальных параметров работы оборудования, проверка автоматических режимов и первичный запуск модульной нефтеперекачивающей насосной станции, что гарантирует её эффективную и надежную эксплуатацию.
