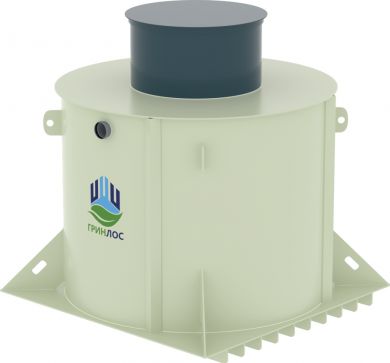

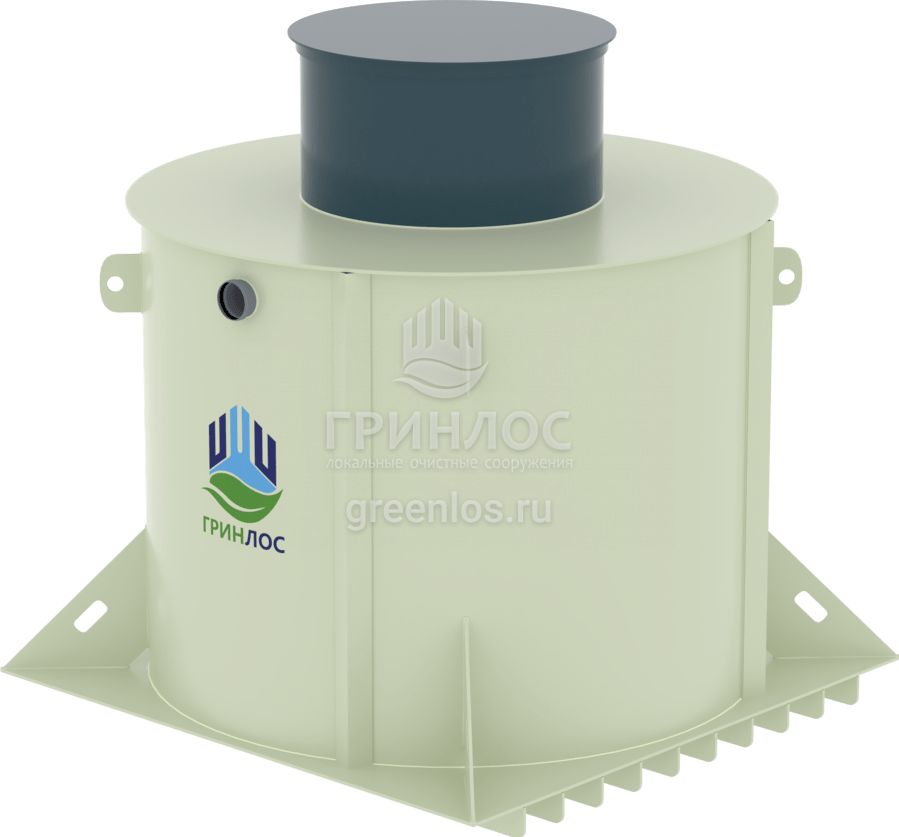

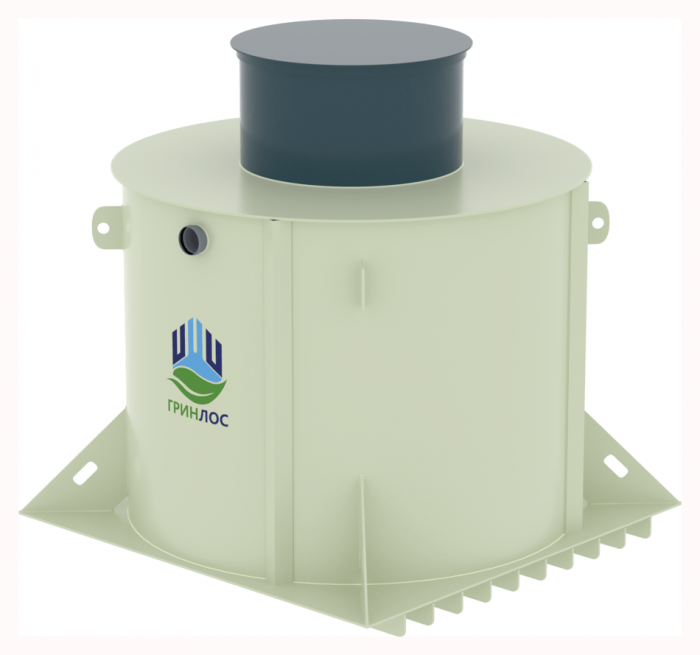

ГРИНЛОС Нефтеуловитель В-2

Характеристики Особенности Комплектация Внутреннее устройство Монтаж Обслуживание Галерея работ Отзывы

Добавить в сравнение

Цена: по запросу

Технические характеристики

Диаметр горловины:
930 мм

Объем переработки:
172.8 м³/сут

Длина:
1 м

Ширина:
1 м

Высота:
1.5 м

Объем:
0.7 м³

Вес:
77.8 кг

Производительность:
7.2 м³/час

Производительность:
2 л/сек

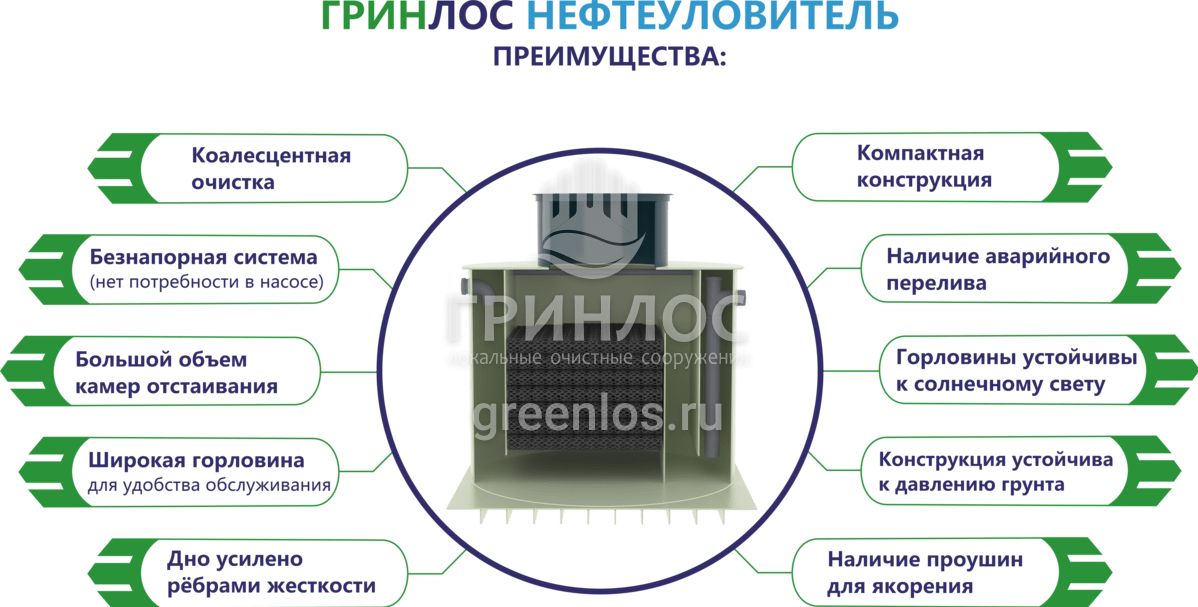

Преимущества ГРИНЛОС Нефтеуловитель В-2

Простота монтажа

Современная конструкция корпуса ГРИНЛОС Нефтеуловитель В-2 упрощает установку, а использование полипропилена делает ее легче.

Срок службы более 50 лет

Материал корпуса Нефтеуловителя - полипропилен - устойчив к химическому и механическому воздействию.

Универсальность

Компактная конструкция Нефтеуловителя позволяет разместить его на небольшой территории или в техническом помещении в наземном исполнении.

Самоочищающийся коалесцентный модуль

На поверхность элементов ГРИНЛОС Нефтеуловитель В-2 не налипают загрязнители. Он обеспечивает эффективность разделения эмульсий до 99,99 %.

Особенности Вертикального Нефтеуловителя 2 л/сек

ГРИНЛОС Нефтеуловитель В-2 вертикальный — это изделие промышленного назначения для очистки сточных вод от нефтепродуктов со скоростью 7.2 м3/час, или 2 л/сек. Нефтеуловитель В-2 изготовлен из полипропилена и имеет достаточно малый вес — 77.8 кг, это даёт преимущество при транспортировке и облегчает монтаж.

Представляет собой герметичный вертикальный резервуар с диаметром 1 м и высотой 1.5 м. Нефтеуловитель оборудован камерой с коалесцентными фильтрующими элементами и смотровым люком для обслуживания и очистки оборудования

Модель ГРИНЛОС Нефтеуловитель В-2 может быть исполнена в наземном варианте для установки в техническое помещение.

Конструкторское бюро Гринлос проектирует Нефтеуловители и в индивидуальном порядке решает инженерно-технические задачи заказчика.

Комплект поставки вертикального Нефтеуловителя

Корпус ГРИНЛОС Нефтеуловитель В-2 из полипропилена (1 шт);
Смотровая лестница (1 шт);
Крышка смотрового люка (1 шт).

Эксплуатационная документация, в том числе:

Технический паспорт «ГРИНЛОС Нефтеуловитель»;
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
Сертификат соответствия системе ГОСТ Р;
Декларация соответствия EAC.

Опционально возможна поставка дополнительных комплектующих:

Датчиков уровня осадка и нефтепродуктов;
Автоматической системы сбора и удаления нефтепродуктов;
Блока управления и сигнализации.

Их перечень определяется на этапе проектирования с учётом требований заказчика.

Документация

Технический паспорт Гринлос Нефтеуловитель Сертификат соответствия в системе ГОСТ Р Протокол испытаний БиК Проток испытаний Росстандарт РФ Декларация о соответствии ЕАЭС Сертификат соответствия ГОСТ ИСО 9001-2015 Санитарно-эпидемиологическое заключение Протокол испытаний ФГБУ "Центр госсанэпиднадзора"

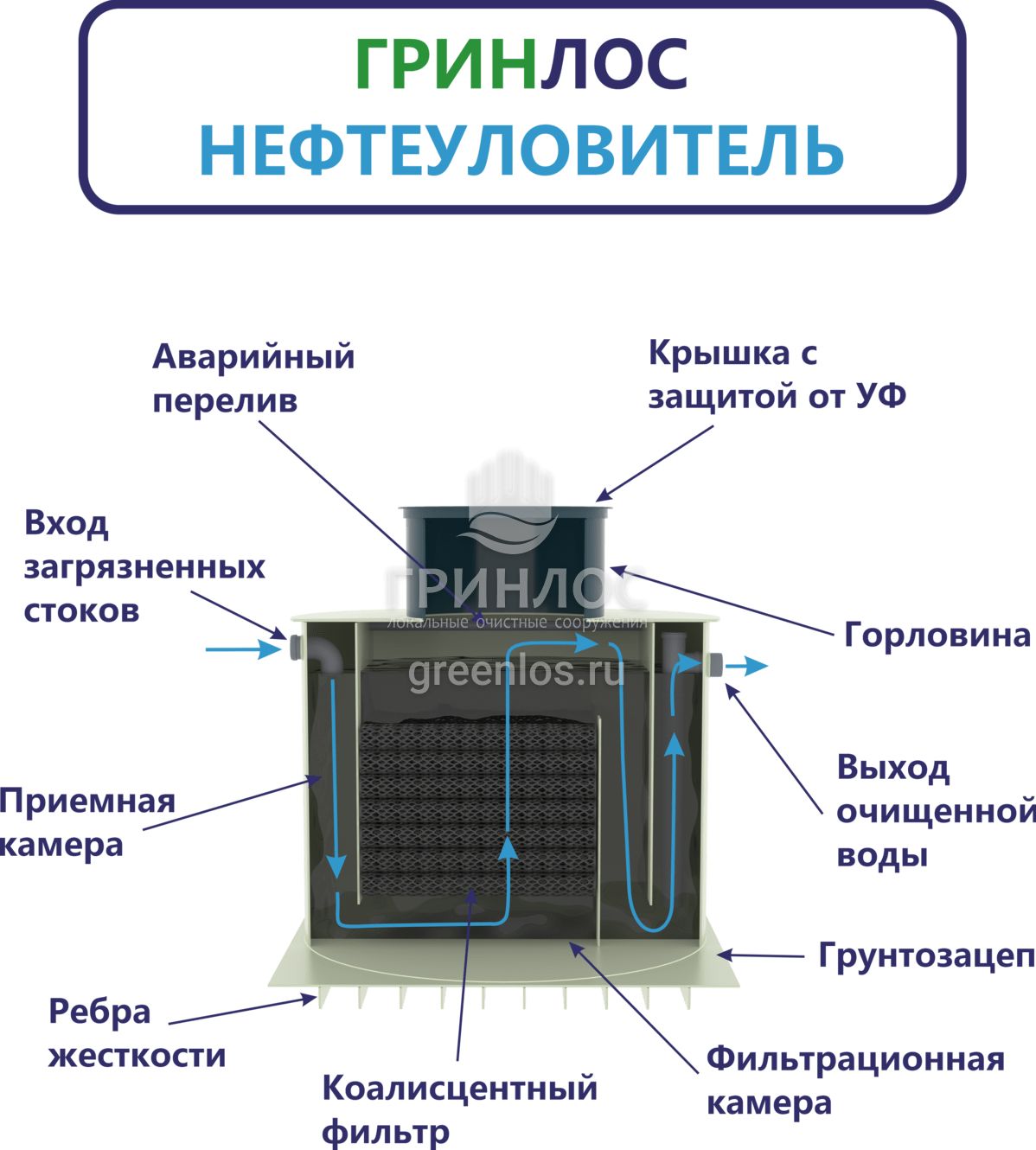

Внутреннее устройство ГРИНЛОС Нефтеуловитель В-2

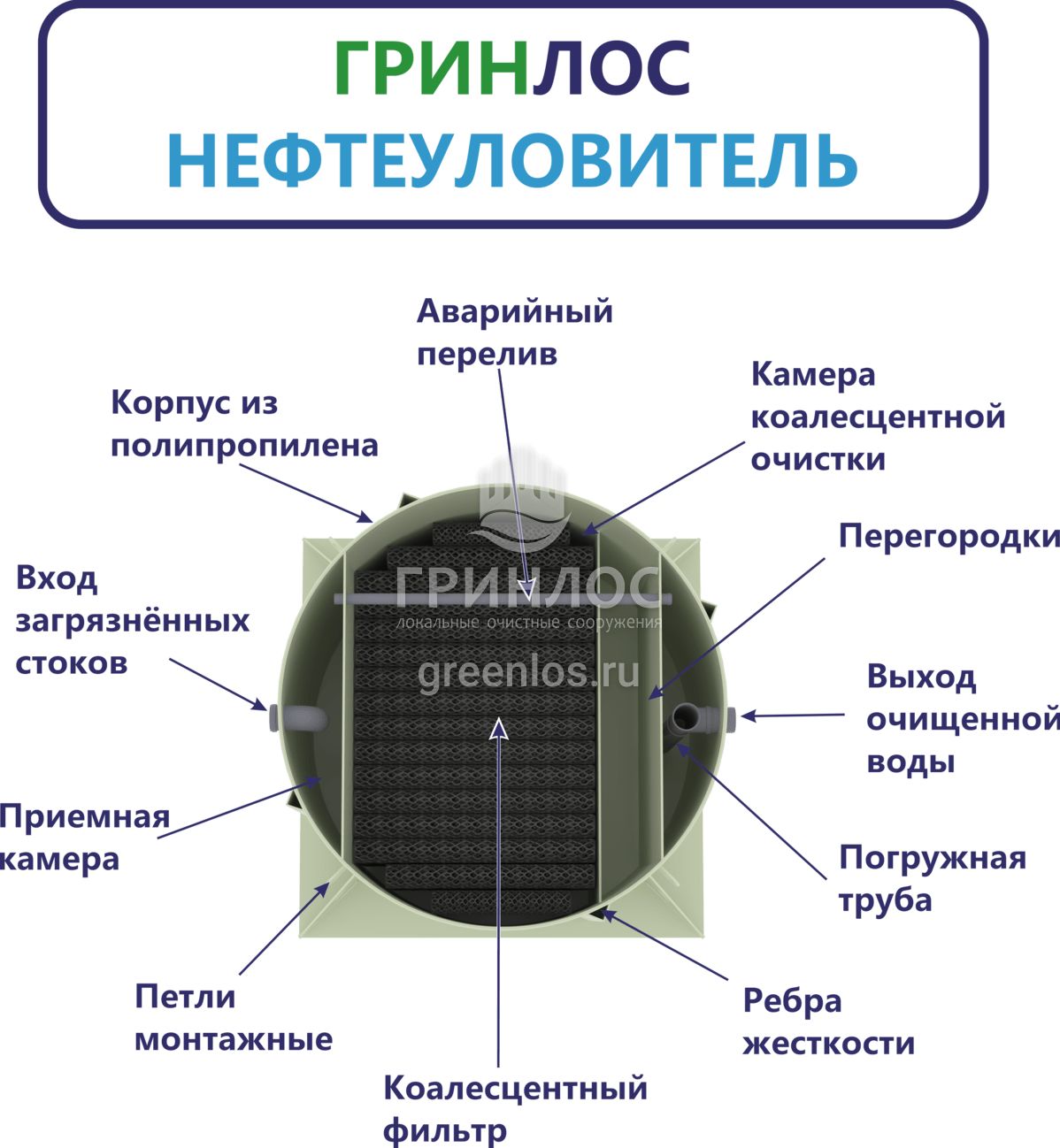

Нефтеуловитель В-2 представляет собой цилиндрический вертикальный резервуар из полипропилена с несколькими внутренними камерами.

гаситель потока;
коалесцентный модуль определенной производительности;
камера сбора очищенной воды;
смотровой люк диаметром 930 мм с лестницей и крышкой;
входные и выходные патрубки.

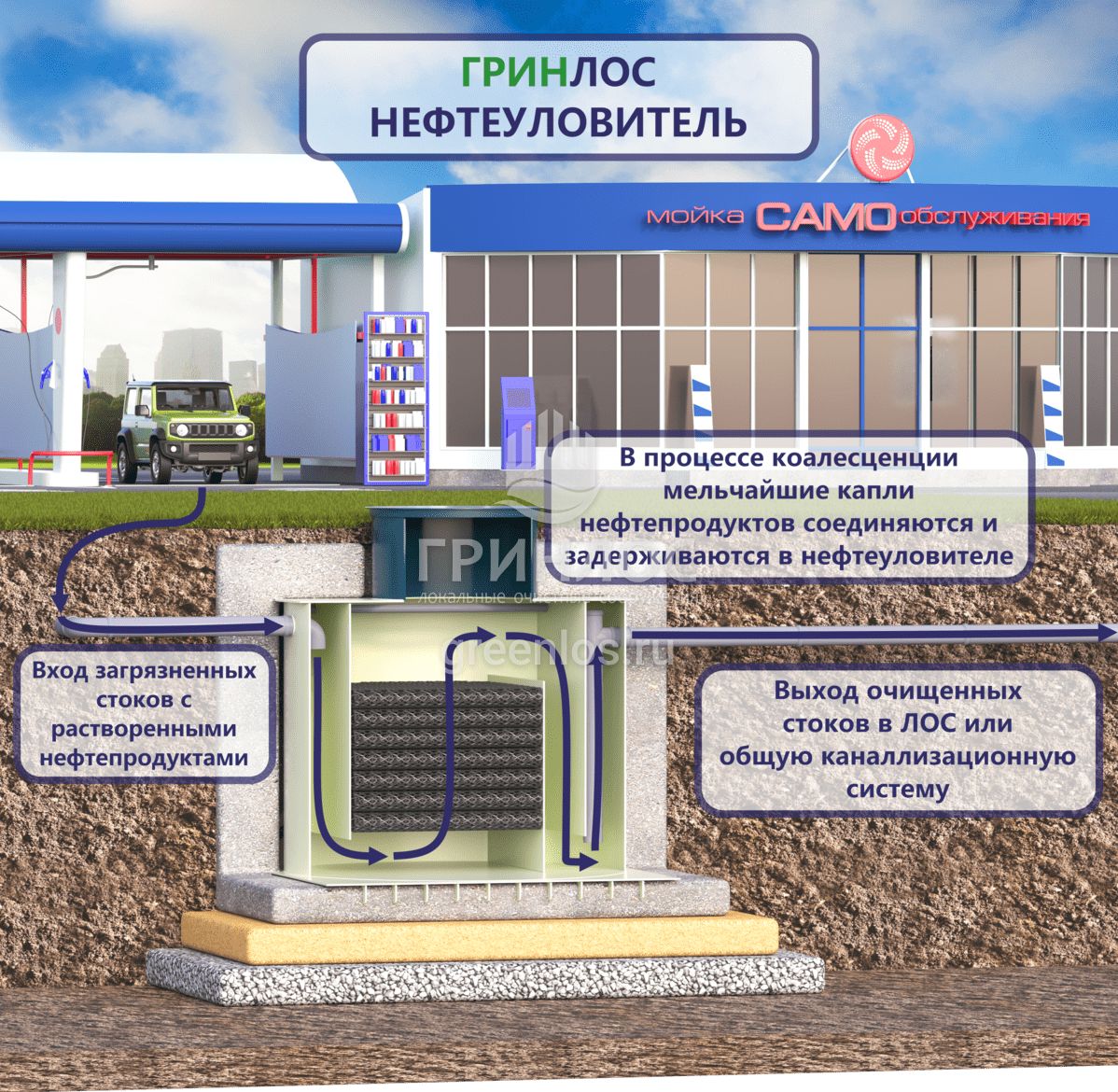

Принцип работы ГРИНЛОС Нефтеуловитель В-2 основывается на следующих этапах:

Сточная вода проходит через гаситель потока — уравновешивается режим и отделяются твердые частицы песка.
Далее сточная вода, очищенная от крупных частиц песка, поступает на пластины коалесцентного фильтра, где происходит укрупнение частиц нефти и их всплытие за счёт разности плотностей. Нефтепродукты всплывают на поверхность и остаются в камере колесного фильтра до их механического удаления.
Очищенная от частиц нефти и масел сточная вода поступает в нижнюю часть приемной камеры. Вода снизу-вверх проходит через выходной патрубок и самотеком выводится из Нефтеуловителя В-2.

Для стоков с большим содержанием тяжелых взвешенных частиц (песка) перед Нефтеуловителем рекомендуется установить Пескоуловитель.

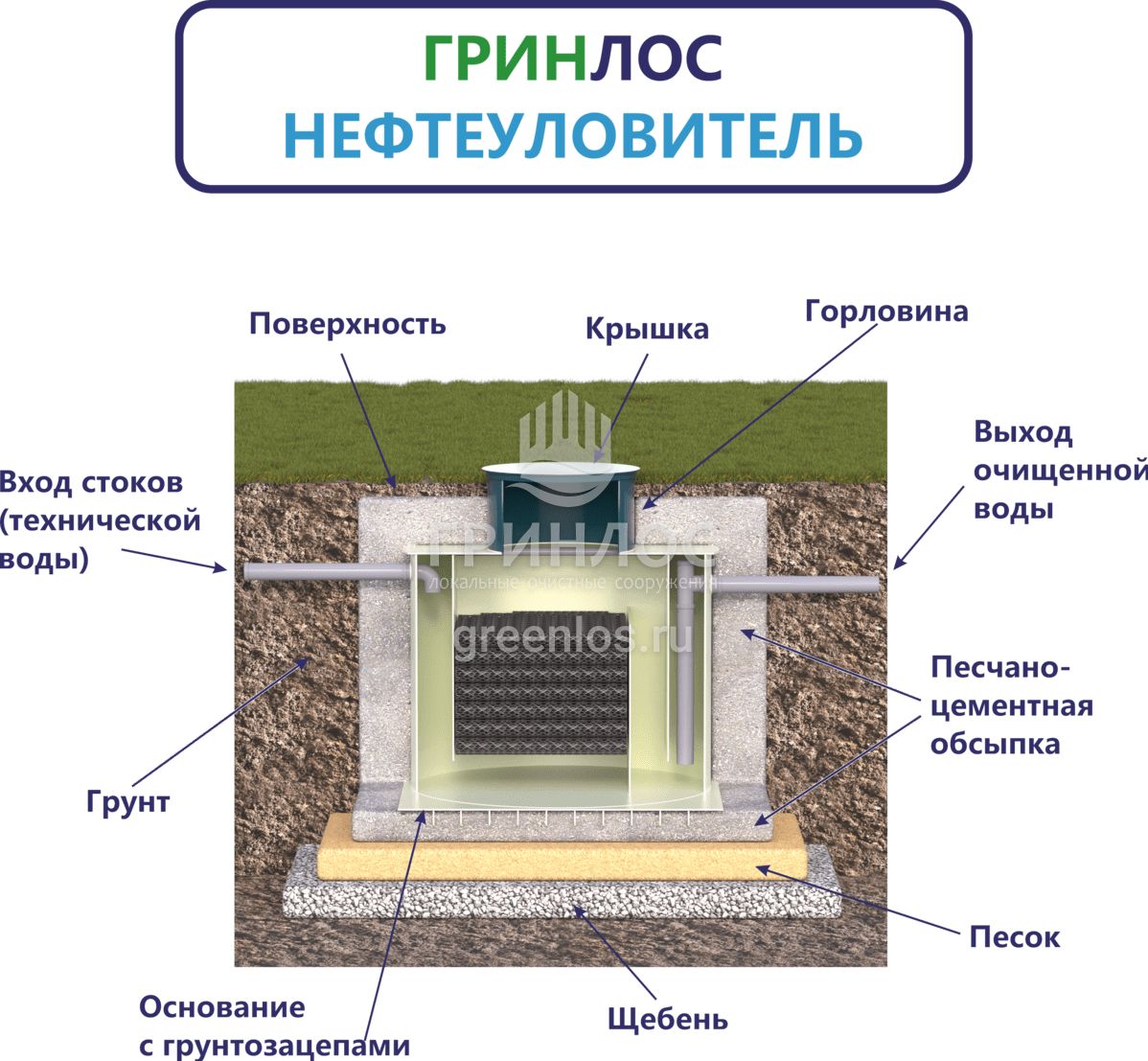

Вертикальный Нефтеуловитель В-2 ГРИНЛОС можно устанавливать в помещениях небольшой площади или под землёй.

Прочностные характеристики корпуса делают возможным монтаж Вертикального Нефтеуловителя В-2 на глубине до 10 метров. В таких случаях на Нефтеуловитель устанавливают удлиненную горловину.

Установка Нефтеуловителя В-2

При проектировании и монтаже ГРИНЛОС Нефтеуловитель В-2 в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
СП 70.13330.2012 Несущие и ограждающие конструкции;
СП 12–135–2003 Безопасность труда в строительстве;
СП 22.13330.2011 Основания зданий и сооружений;
СП 32.13330.2012 Канализация. Наружные сети и сооружения.

Процесс монтажа включает несколько стадий:

Замеры и расчеты.
Подготовка котлована.
Установка бетонной армированной плиты.
Установка ГРИНЛОС Нефтеуловитель В-2.
Обратная засыпка (бетонирование).

Специалисты Гринлос проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.

Техническое обслуживание Нефтеуловитель В-2

Работы по техническому обслуживанию должны выполняться регулярно каждые 12 месяцев. Комплекс технических мероприятий по обеспечению правильной работы Вертикального Нефтеуловителя 2 л/сек включает:

Контроль расхода и равномерного распределения сточных вод.
Контроль показаний датчиков засорённости или визуальный осмотр камер Нефтеуловителя В-2.
Осмотр подводящих коммуникаций на предмет засорённости крупным мусором.
При наличии шламовых насосов требуется их техническое обслуживание: смазка подшипников, чистка шнеков и доливка масла в редуктор.
После летнего сезона и наступления холодов необходимо проверить момент затяжки болтов на фланцевых соединениях и запорной арматуре, осуществить их подтяжку, чтобы исключить утечки.
После планово-технического обслуживания необходимого восстановить всю рабочую схему – открыть арматуру, герметично закрыть обслуживающие люки.
При обслуживании и ремонте ГРИНЛОС Нефтеуловитель В-2 персонал должен соблюдать правила эксплуатации сосудов и гидросооружений.

Рекомендации: Для предотвращения обледенения системы необходимо устанавливать ГРИНЛОС Нефтеуловитель В-2 на безопасной от промерзания глубине.

ВНИМАНИЕ!Редкие обходы очистного оборудования увеличивают риск избыточной наполненности сборников и ухудшения качества очистки.

ЗАПРЕЩАЕТСЯ:

Нагружать грунт в близости от ГРИНЛОС Нефтеуловитель В-2, расположенного в земле: надстраивать постройки, располагать проезды, стоянки и дороги.
Подводить стоки к ГРИНЛОС Нефтеуловитель В-2 под давление выше нормируемого.
Открывать смотровые люки во время эксплуатации очистного сооружения.
Спускаться в резервуар без предварительного проветривания при эксплуатации нефтеуловителя для очистки промышленных сбросов, так как возможно скопление вредных газов или воздуха с критически низким содержанием кислорода.
