ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая
Цена: по запросу
Технические характеристики
Количество корпусов, шт.:
1
Габариты:

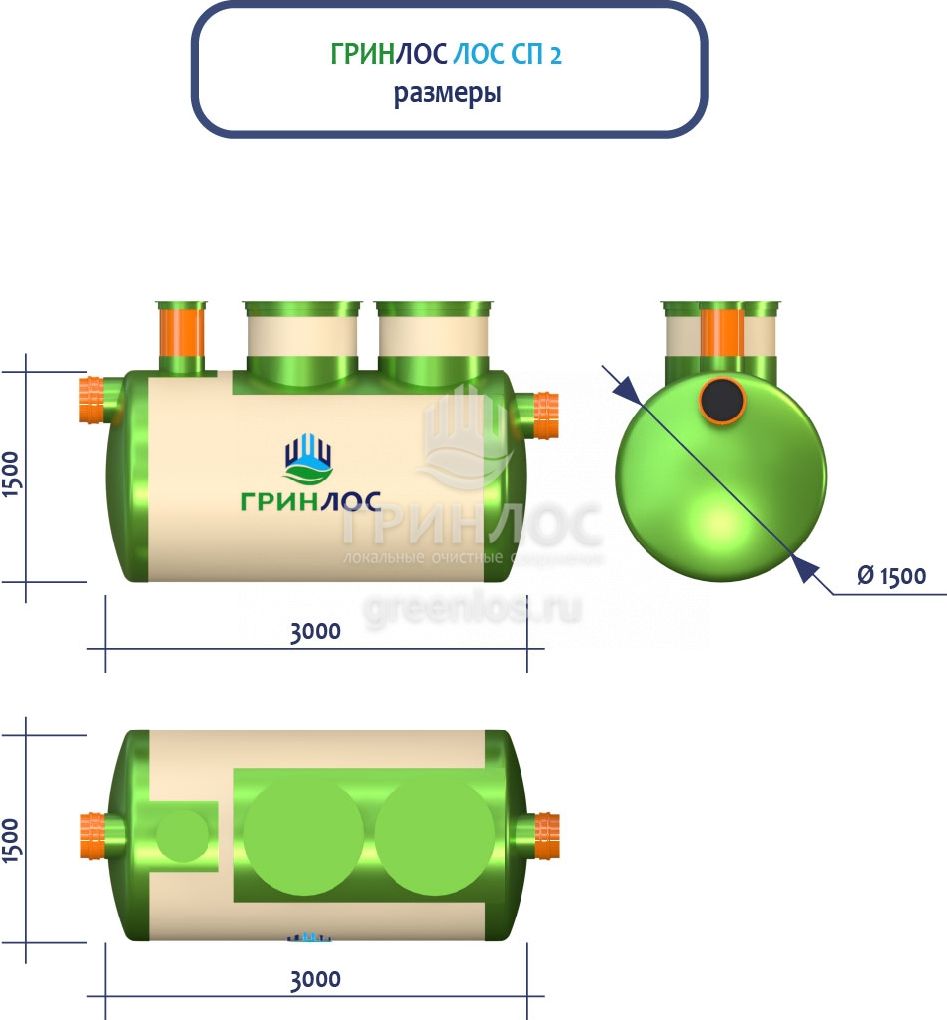

3000*1500*1500 - 1 корпус
Объем общий:
5.3 м3
Производительность, л/сек:
2 л/сек
Производительность, м3/ч:
7.2 м3/час
Материал изготовления:
стеклопластик

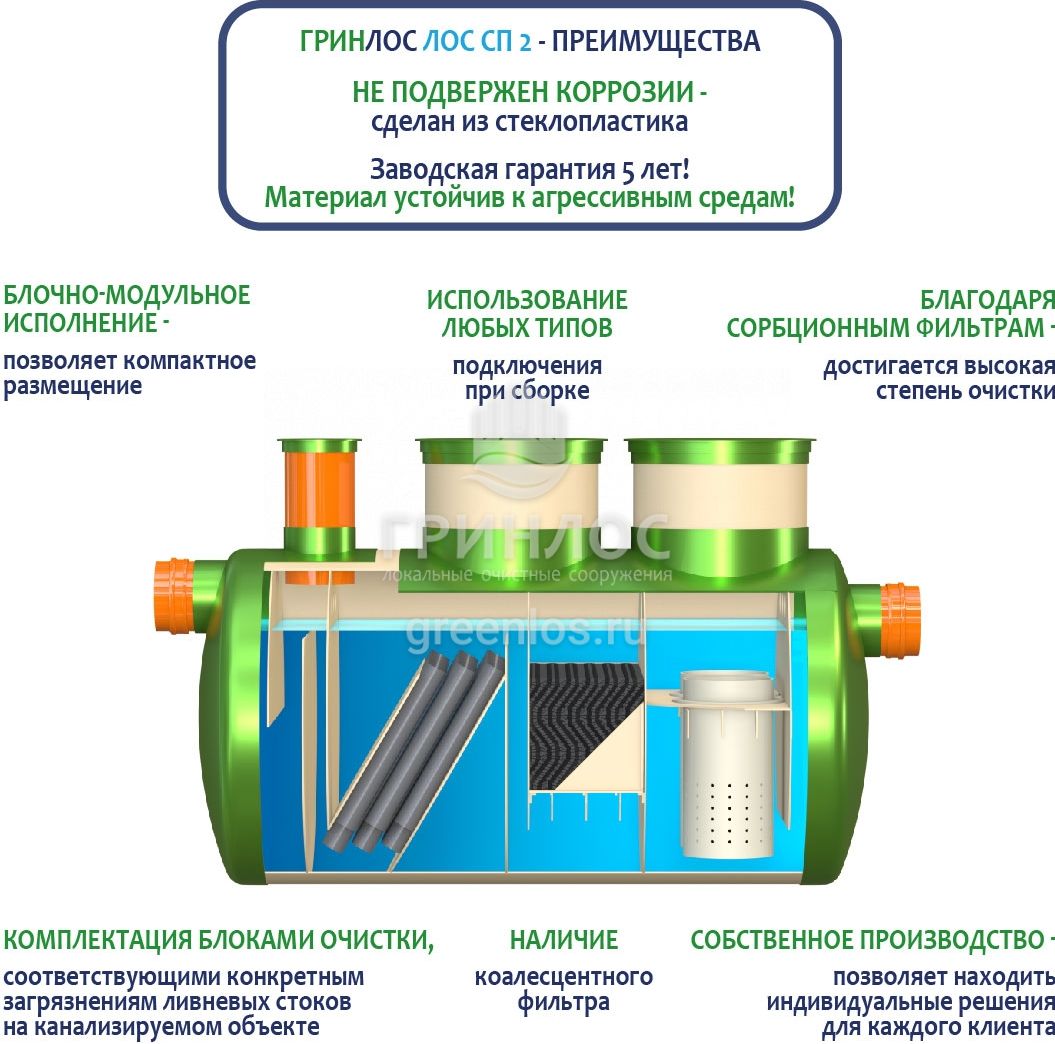

Преимущества ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая
Ливневая канализация Гринлос ЛК 2-1500 Сп снабжена отсеком, в котором стоки проходят окончательную очистку через фильтр-патрон с сорбентом.
В базовую комплектацию Ливневой канализации Гринлос входит нефтеловушка, которая работает по принципу отстаивания стоков
Высокая степень очистки сточных вод при относительно компактных габаритах благодаря блочно-модульному исполнению.
Гринлос ЛК 2-1500 Сп выполнена из стеклопластика – инертного материала, устойчивого к агрессивным средам.
Особенности ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая
ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая представляет собой очистное сооружение ливневых стоков габаритами 3000*1500*1500 - 1 корпус. Общий объем корпусов составляет 5.3 м3. Для установки станции потребуется применение вспомогательного оборудования.
Разделение Ливневая канализация 2-1500 на блоки размерами 3* 1.5* 1.5 м позволяет существенно сэкономить пространство, не влияя на качество очистки. Высокая производительность станции - 2л/сек (7.2 м3/ч) позволит справиться с сильными осадками.
Обратите внимание, вы всегда можете обратиться в ГРИНЛОС за изготовлением Ливневой канализации из стеклопластика по индивидуальному заказу!
Комплект поставки ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая
- Корпус «ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая» (укомплектован крышками)
- Нефтеуловитель
- Песко-жироуловитель
- Камера финишной очистки (камера чистой воды)
ЛОС могут дополнительно комплектоваться:
- датчиками уровня осадка
- датчиками уровня нефтепродуктов
- датчиками переполнения
- блоком УФ – стерилизации
Эксплуатационная документация:
- Технический паспорт «ГРИНЛОС Ливневая канализация» (1 шт)
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005) (1 шт)
- Сертификат соответствия системе ГОСТ Р (1 шт)
- Декларация соответствия ЕАС (1 шт)
Документация

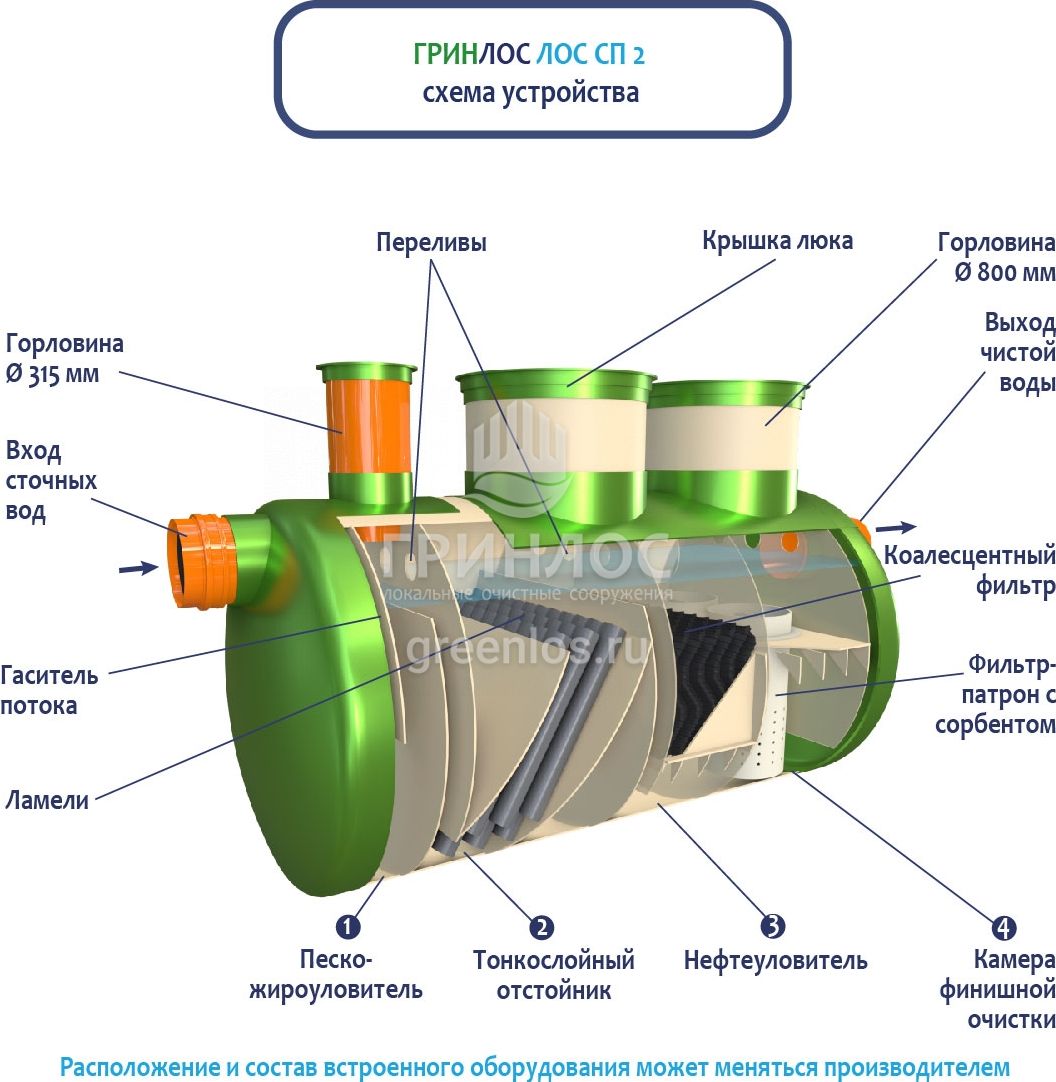

Принцип работы и внутреннее устройство ЛК 2-1500 Сп
Гринлос ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая применяется в комплексах ливневой канализации промышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находит применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах в виде активированного угля.
Технология очистки более сложных стоков, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.
Поверхностные, талые, дождевые и поливомоечные стоки, прошедшие очистку через локальное очистное сооружение Гринлос, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.
Ливневая канализация 2-1500 отвечает всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.
Конструктивно данное сооружение для очистки поверхностных вод представляет собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания.

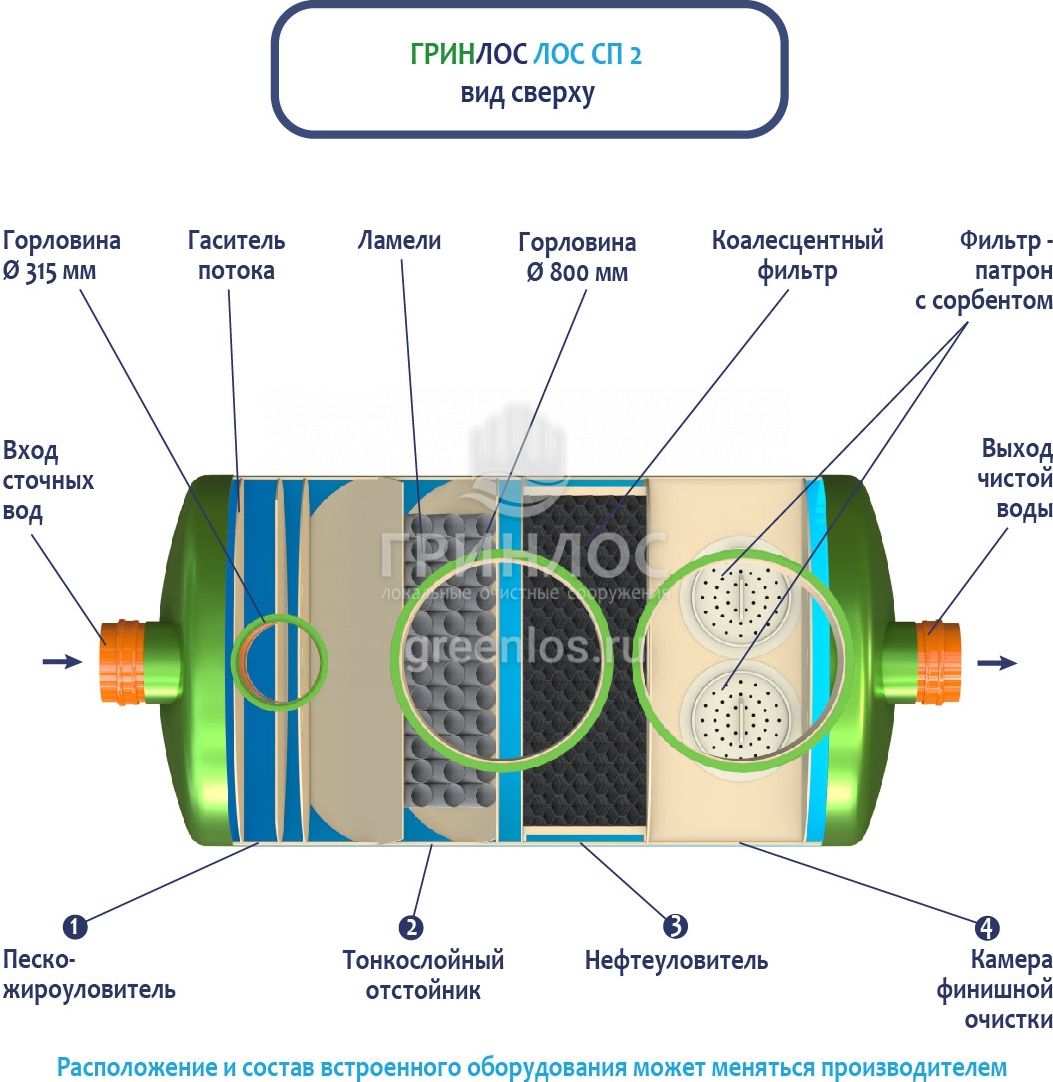

В Ливневой канализации ГРИНЛОС на 2м3 применяется классический принцип очистки дождевых и талых вод, заключающийся в поэтапном прохождении стоков через четыре отсека:
-
Песко-жироуловитель
Стоки через входной патрубок корпуса Гринлос ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая попадают в песко-жироуловитель, где под воздействием седиментации из стоков выделяются взвеси и маслянистые вещества, за счет разницы плотностей твердые частицы оседают на дно, жиры собираются на поверхности.
-
Тонкослойный отстойник
В отсеке поток воды разделяется по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме.
-
Нефтеуловитель
Отсек работает как нефтеловушка, по принципу отстаивания стоков: из-за разной плотности воды и нефтепродуктов, они разделяются, после чего верхний слой пленки легко абсорбируется. Очищенные воды поступают в фильтр грубой очистки, где освобождаются от остатков взвесей и происходит коалесценция нефтепродуктов на гидрофобном материале.
-
Камера финишной очистки
Далее стоки попадают в камеру финишной очистки ливневой канализации ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая и проходят через фильтр-патрон с сорбентом.
Далее осветленные стоки проходят через водосборные устройства и отводятся из дождевой канализации через патрубок.
Монтаж ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая
При проектировании и монтаже ЛК 2-1500 Сп необходимо руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
- СП 70.13330.2012 Несущие и ограждающие конструкции;
- СП 12–135–2003 Безопасность труда в строительстве;
- СП 22.13330.2011 Основания зданий и сооружений;
- СП 32.13330.2012 Канализация. Наружные сети и сооружения.

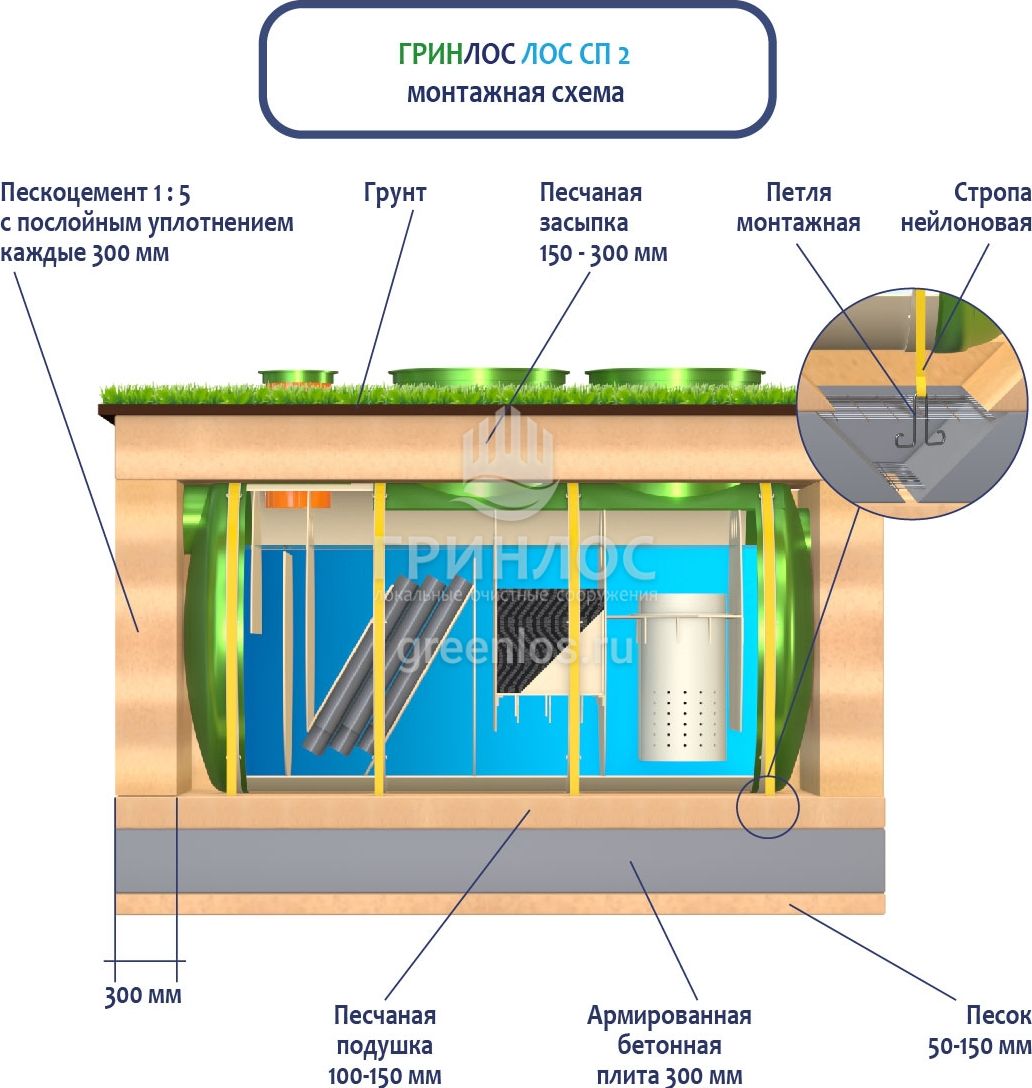

Процесс монтажа включает следующие этапы:
-
Подготовка котлована
Яма под установку стеклопластиковой ливневой канализации ГРИНЛОС ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая должна иметь габаритные размеры на 300 мм шире габаритов ее корпусов с каждой стороны. Сам котлован под оборудование должен иметь откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки можно укрепить.
-
Установка бетонной армированной плиты
В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса. По периметру оборудования с отступом 100–150 мм из плиты вертикально выпускается арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки станции. Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.
-
Установка ЛК 2-1500 Сп
Перед началом работ выполняется входной контроль качества, осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж. Установка стеклопластиковой ливневой канализации ГРИНЛОС Ливневая канализация 2-1500 стеклопластиковая производится монтажным краном, с помощью четырехветвевой стропы. Изделие монтируется строго по уровню. После установки он фиксируется на плите синтетическими стропами за заранее подготовленные монтажные петли в плите.
-
Обратная засыпка (бетонирование)
При заглублении ЛОС из стеклопластика на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного уровня земли, в однородных грунтах с низким уровнем вод обратную обсыпку допустимо производить песком, смешанным с цементом (марка не ниже М500). Соотношение цемента и песка для обсыпки составляет 1:5. Песчано-цементная засыпка производится послойно, с обязательным трамбованием и проливкой водой каждого слоя. Толщина каждого слоя 300 мм. При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, скальных грунтов и прочих нестандартных ситуациях, а также в случае заглубления ЛК 2-1500 Сп более чем на 250 мм песчано-цементную смесь необходимо заменить бетоном. Одновременно с засыпкой ливневой канализации, она заполняется водой. Уровень воды должен превышать уровень засыпки (бетонирования) не менее, чем на 200 мм и не более, чем на 500 мм.
