ГРИНЛОС КНС с погружными насосами

КНС с погружными насосами – это популярный вариант канализационных насосных станций, в котором дренажные насосы погружены в стоки. Основные преимущества КНС с погружными насосами – простота и функциональность. Специальное устройство насосов и корзины для отходов позволяет обслуживать их с поверхности.

Изготовление КНС из полипропилена и стеклопластика на заказ

Работаем по техническому заданию, проектной документации и эскизу заказчика.
Производим КНС производительностью 10-80 м3/ч и напором до 100 м.
Изготовим нестандартные решения от 3-х дней.

и узнайте стоимость изготовления

Преимущества насосных станций с погружными насосами

Полностью герметичная конструкция

Благодаря монолитным сварным швам обеспечивается высокая прочность и водонепроницаемость.

Надежная фиксация

За счет монтажных петель и грунтозацепов предотвращается всплытие КНС при высоком уровне грунтовых вод.

Усиленный корпус

Кольцевые ребра жесткости выдерживают давление грунта и сохраняют форму конструкции.

Малый вес корпуса

Корпус из полипропилена или стеклопластика упрощает транспортировку и установку КНС на объекте.

Готовность к эксплуатации

Станция поставляется в сборе, что ускоряет монтаж и снижает затраты на установку.

Устойчивость к коррозии

Полипропилен и стеклопластик обеспечивают длительный срок службы и защиту от агрессивных сред.

Схема насосной станции с погружным насосом и принцип работы

Корпус

Корпус ГРИНЛОС КНС с погружными насосами — это вертикальная цилиндрическая емкость, оснащенная люком для обслуживания и лестницей. Материал корпуса – первичный полипропилен. Все швы тщательно провариваются с двух сторон, что делает конструкцию монолитной и полностью водонепроницаемой. На корпусе расположены монтажные петли, которые используются для анкеровки КНС к бетонной плите. В сочетании с грунтозацепами они надежно защищают КНС от всплытия. Внешняя сторона корпуса усилена кольцевыми ребрами жесткости – такая конструкция проверена временем. Благодаря этим ребрам корпус выдерживает давление грунта и сохраняет свою форму. Вес полипропиленового корпуса небольшой, что позволяет поставлять насосную станцию с погружными насосами в собранном виде, упрощая транспортировку и монтаж.
Стокоприемная система

Стоки поступают в корпус самотеком через входной безнапорный патрубок, который направляет их в корзину для сбора твердых отходов. По мере заполнения корзины ее необходимо поднимать на поверхность для очистки. Для этого достаточно потянуть за цепь, и корзина поднимется вверх по направляющим. После очистки стоки заполняют приемную камеру.
Система контроля уровня

Приемная камера оснащена тремя поплавковыми датчиками, контролирующими уровень стоков.
- При достижении первого датчика шкаф управления включает один насос.
- Если уровень повышается до второго датчика, запускается второй насос.
- При активации третьего датчика срабатывает аварийная сигнализация.
Работа автоматики

Шкаф управления не только передает сигналы от датчиков, но и регулирует поочередное включение насосов. Когда первый датчик уровня активируется, запускается один насос, который откачивает стоки и отключается. При следующем срабатывании первого датчика включается другой насос. Такой режим равномерно распределяет нагрузку между насосами, продлевая срок их службы.
Ручной режим и обслуживание

При необходимости КНС может работать в ручном режиме. Насосы требуют регулярного обслуживания, для чего их подключение к напорному трубопроводу осуществляется через автоматическую муфту. Благодаря этому насос можно отсоединять и присоединять, не спускаясь внутрь корпуса. Для подъема и спуска насосов предусмотрены направляющие и цепи.

Форма люка разработана таким образом, чтобы упростить извлечение и установку насосов.
Трубная арматура

Насосы направляют стоки под давлением вверх, в напорные трубопроводы. Напорные трубопроводы оснащаются:
- Виброкомпенсаторами – предотвращают передачу вибрации от насосов к трубопроводу.
- Обратными клапанами – обеспечивают движение стоков только в одном направлении.
- Шиберными задвижками – позволяют управлять направлением движения стоков. В случае аварии, ремонта или обслуживания можно направить стоки в один напорный трубопровод, оставив второй свободным.
- Фланцами – размещены на концах трубопроводов и обеспечивают надежное, герметичное соединение.
Состав трубной арматуры в ГРИНЛОС КНС с погружными насосами может изменяться в зависимости от требований проекта.

Специалисты ГРИНЛОС помогут выбрать оптимальную модель КНС

Оставьте заявку, и менеджер свяжется с вами в течении 10 минут

Москва

+7 (800) 350-34-36

Монтаж насосной станции с погружными насосами

Установка ГРИНЛОС КНС с погружными насосами проходит в несколько этапов:

Предварительная подготовка

На этом этапе специалисты выезжают на объект для оценки условий монтажа. Они анализируют характеристики грунта, рельеф местности, уровень грунтовых вод, наличие камней и сложность почвы. Также учитывается доступное пространство на участке. Если стандартные решения не подходят, разрабатывается индивидуальный проект, учитывающий все особенности территории.
Разработка документации

После изучения грунта составляется и утверждается сметная документация. На этом этапе проводятся точные расчеты по материалам и объемам работ, что позволяет минимизировать затраты и избежать незапланированных закупок.

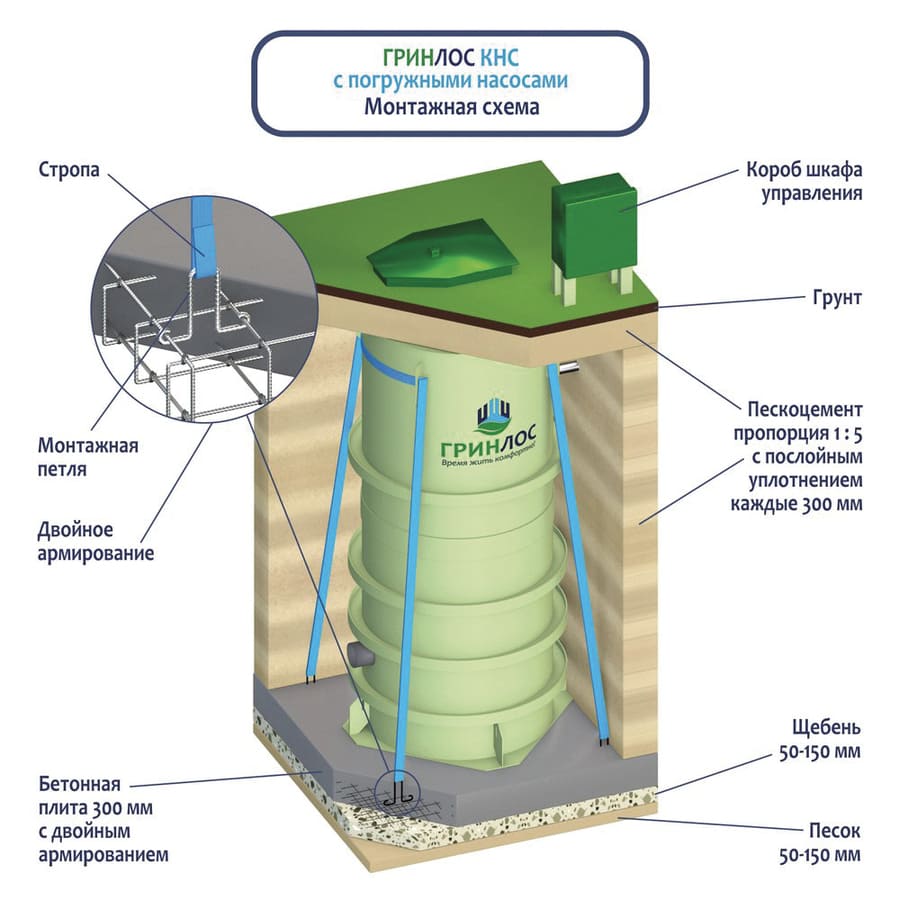

Подготовка к монтажу

Оборудование доставляется на объект, и начинается подготовка котлована для установки станции.
- По периметру котлована устанавливается опалубка.

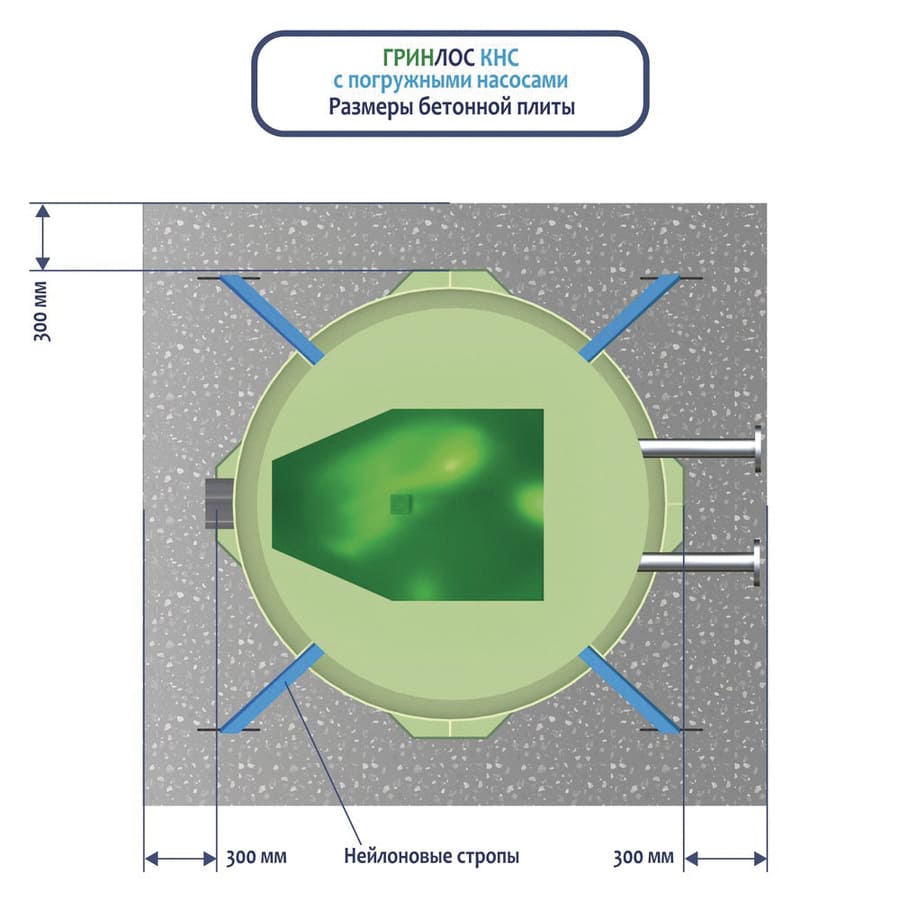

- На дне создается бетонное основание с двухслойным армированием. Толщина плиты – 300 мм, а её ширина и длина превышают габариты станции на 300 мм с каждой стороны.
- Внутри плиты фиксируются монтажные петли для крепления КНС, а поверхность выравнивается цементной стяжкой.
- Параллельно прокладываются трассы для самотечного и напорного трубопроводов.
Монтаж станции

С помощью монтажного крана КНС с погружными насосами устанавливается на подготовленное основание с соблюдением уровня.
- Фиксация корпуса выполняется нейлоновыми стропами (использование стальных тросов и цепей запрещено).
- Засыпка ведется слоями по 300 мм пескоцементной смесью (1:5) с уплотнением и проливкой водой.
- В процессе засыпки корпус заполняется водой, уровень которой должен быть выше уровня засыпки на 200–500 мм.
Важно соблюдать правила:
- Не засыпать корпус без предварительного заполнения водой.
- Не использовать трамбовочные машины.
- Не опорожнять КНС в течение 14 дней после установки, чтобы бетон набрал прочность.
На этом этапе подключаются все элементы к автоматическому шкафу управления, а также выполняется электромонтаж с соблюдением норм безопасности.
Запуск и тестирование

После завершения монтажа проводится пробный запуск. Специалисты тестируют систему, выявляют и устраняют возможные недочеты перед сдачей объекта. В большинстве случаев монтаж и запуск канализационной насосной станции ГРИНЛОС занимают 1–2 дня.

Все работы выполняются в соответствии с:

СНиП 2.04.01-85 – «Внутренний водопровод и канализация зданий».

СП 31-110-2003 – «Проектирование и монтаж электроустановок жилых и общественных зданий».

Обслуживание насосных станций ГРИНЛОС с погружными насосами

Документы для эксплуатации

При эксплуатации насосной станции необходимо руководствоваться следующими документами:

1. «Правила безопасности при эксплуатации водопроводно-канализационных сооружений».

2. «Охрана труда и техника безопасности в коммунальном хозяйстве».

3. «Правила устройства электроустановок» (ПУЭ-76).

4. «Правила технической эксплуатации электроустановок».

5. Паспорт на насосы и электрическая схема шкафа.
Основные требования

Минимум раз в месяц проверять рабочий цикл насосов.

Если наблюдаются отклонения в частоте включения-выключения, необходимо проверить гидравлические показатели (по времени опорожнения резервуара).

При отклонении пболее чем на 10% от паспортных данных насос подлежит осмотру.
Действия при неисправностях

В гарантийный период при обнаружении неисправностей следует обратиться к поставщику.

Такие же действия выполняются при появлении постороннего шума в работе насоса.
Осмотр насосов

Раз в квартал насосы извлекаются, промываются и осматриваются.

При обнаружении повреждений насос передаётся в ремонт.

ВАЖНО!

Строго запрещено поднимать насос за питающий кабель! Это может привести к обрыву или разгерметизации соединения.

Остались вопросы? Свяжитесь с нами!

Мы всегда готовы бесплатно проконсультировать по вопросам, связанным с продукцией Гринлос, а также помочь с выбором оптимальной модели септика для решения ваших задач.
