ГРИНЛОС Флотатор 6
Цена: по запросу
Технические характеристики
Производительность, л/сек:
1.67 л/сек
Производительность, м3/ч:
6 м3/час
Размер Д*Ш*В:
5000*2660*2320 мм
Вес общий:
1900 кг
Преимущества ГРИНЛОС Флотатор 6
Материал корпуса – полипропилен – устойчив к действию агрессивных веществ, растворенных в сточных водах и не требует дополнительной обработки.
Снижение расходов на компрессорное оборудование — подача воздуха во Флотатор 6 происходит за счет естественной эжекции.
Промышленный ГРИНЛОС Флотатор 6 представляет собой современную конструкцию, которая позволяет добиться высокой степени очистки сточной воды.
Полипропилен, из которого изготавливают корпус ГРИНЛОС Флотатор 6, легкий и прочный материал. Это упрощает транспортировку и установку оборудования.
Благодаря устойчивому к износу материалу корпуса, Флотатор 6 может эксплуатироваться более 50 лет.
Собственное конструкторское бюро учитывает потребности каждого заказчика и в индивидуальном порядке решает инженерно-технические задачи по проектированию Флотационного оборудования.
Особенности Флотатора 6
ГРИНЛОС Флотатор 6 — это изделие промышленного назначения для очистки сточных вод от взвешенных частиц и эмульгированных нефтепродуктов со скоростью 6 м3/ч, или 1.67 л/сек. Залповый сброс жидкости при этом не должен превышать 6 м3/ч.
Флотатор Гринлос 6 изготовлен из листового полипропилена и имеет достаточно малый вес — 1900 кг, это даёт преимущество при транспортировке и облегчает монтаж.

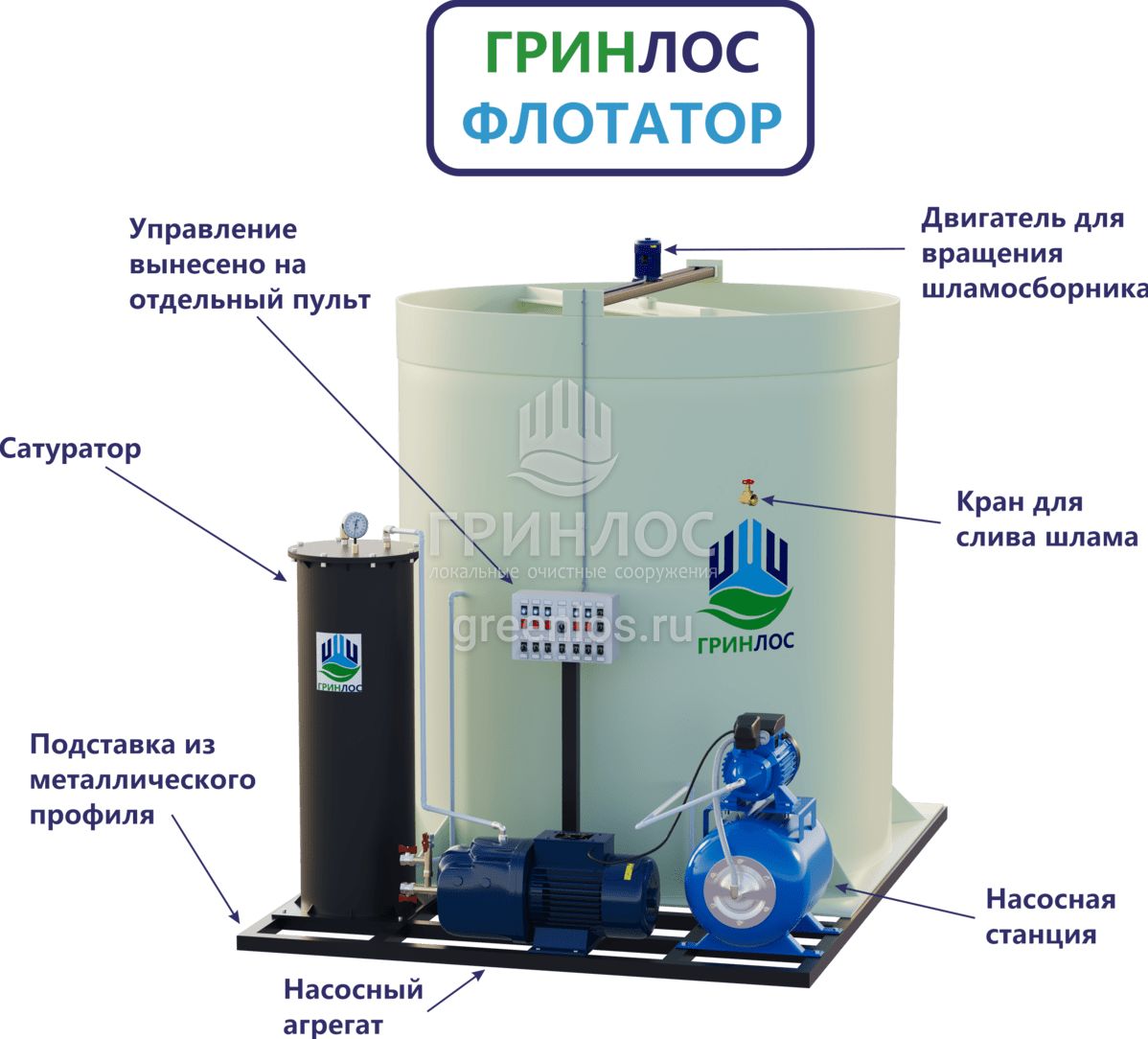

Устройство представляет собой открытую вертикальную емкость размерами 5*2.66*2.32 м. Флотатор оборудован несколькими камерами, где происходит процесс флотации, и металлической площадкой, где установлены насос, блок управления и сатуратор.
Конструкторское бюро Гринлос проектирует Флотаторы и в индивидуальном порядке решает инженерно-технические задачи заказчика.
Служба доставки Гринлос транспортирует Флотатор по всей России и в страны СНГ по выгодным тарифам. Мы гарантируем целостность и сохранность груза.
Комплект поставки ГРИНЛОС Флотатор 6
- Корпус ГРИНЛОС Флотатор 6 из полипропилена (1 шт);
- Шкаф управления (1шт);
- Металлическая площадка (1шт);
- Двигатель для вращения шламосборника (1шт);
- Кран для слива шлама (1шт);
- Насосная станция (1шт);
- Сатуратор.
Опционально возможна поставка дополнительных комплектующих. Их перечень определяется на этапе проектирования с учётом требований заказчика.
Эксплуатационная документация, в том числе:
- Технический паспорт «ГРИНЛОС Флотатор»;
- Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
- Сертификат соответствия системе ГОСТ Р;
- Декларация соответствия EAC.
Внутреннее устройство Флотатора 6

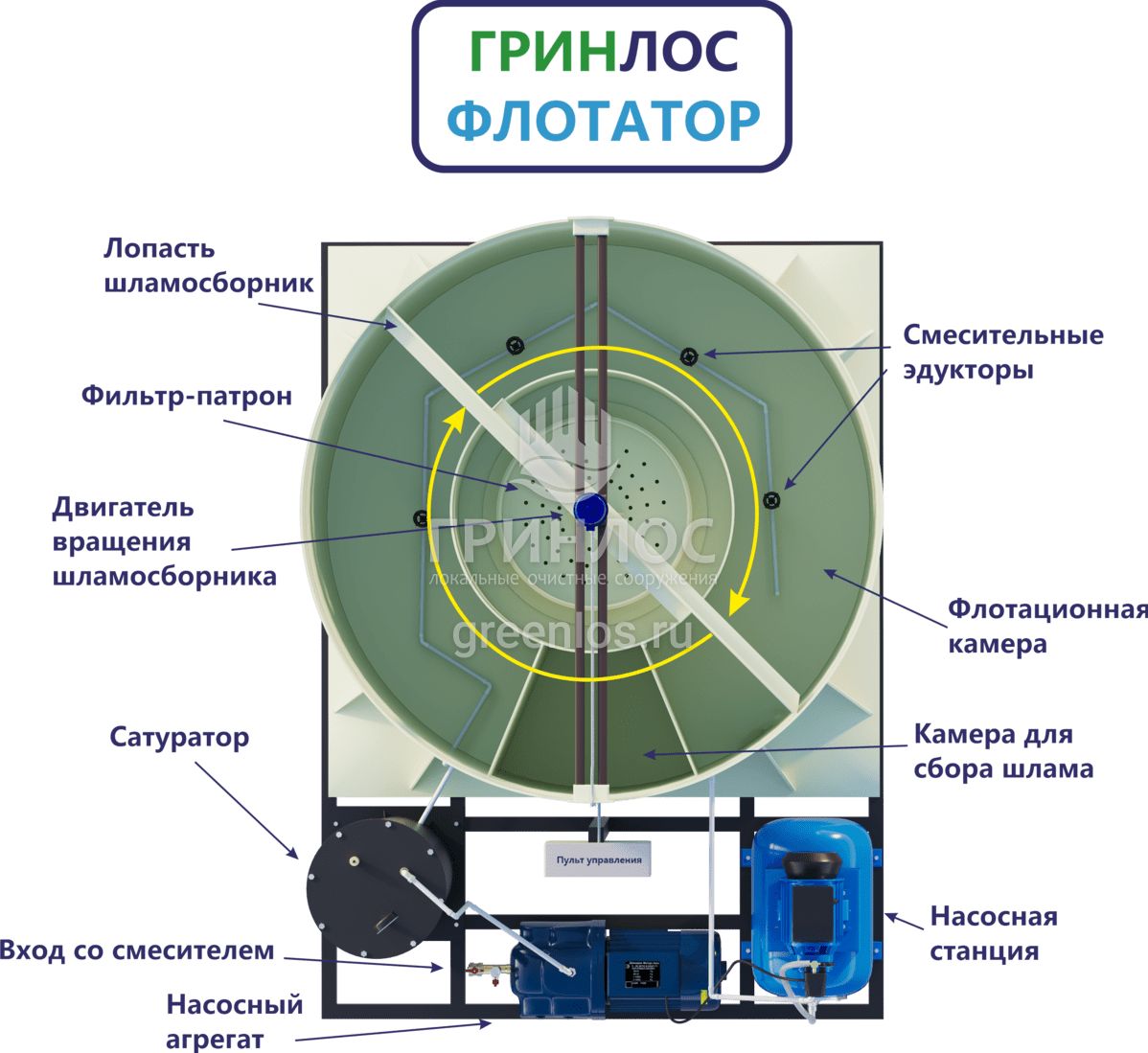

Флотатор производительностью 6 м3/ч от ГРИНЛОС представляет собой открытую емкость цилиндрической формы из полипропилена, которая состоит из нескольких камер, разделенных перегородками. Корпус флотатора закреплен на металлической площадке.
Механизм сбора флотошлама установлен на центральной верхней части корпуса. На площадке закреплена панель с блоком управления. Насос и сатуратор находятся за пределами корпуса флотатора и соединены с ним трубопроводной обвязкой.
Корпус флотатора 6 ГРИНЛОС состоит из:
- флотационной камеры;
- камеры сбора флотошлама;
- камеры чистой воды с фильтрующим патроном.
Флотатор имеет:
- металлическую площадку;
- корпус;
- сатуратор;
- насосную станцию;
- панель управления;
- входной и выходной патрубок;
- патрубок слива флотошлама и опорожнения
Принцип работы Флотатора 6 для очистки сточных вод
Принцип работы промышленного Флотатора 6 м3/ч основан на пропускании через сточную воду пузырьков воздуха и образовании на поверхности воды пены с унесенными загрязняющими частицами. Пена с флотошламом выводится из очистной установки.
- В сатураторе готовится водо-воздушная смесь — растворение воздуха под избыточным давлением.
- Насыщенная воздухом вода проходит через форсунки с отверстиями — смесительные эдукторы, и подается во входную часть флотационной камеры, где смешивается с поступающей во флотатор грязной водой. Проходя через отверстия смесителей происходит резкое падение давления, в результате чего образуется большое количество мелких пузырьков воздуха. Пузырьки выносят частицы (шлам) на поверхность флотационной камеры.
- Образовавшийся на поверхности флотошлам собирается скребковым механизмом в шламовый лоток. Лоток — часть флотационной камеры с патрубком для слива флотошлама в отдельно стоящую накопительную емкость.
- Очищенная вода проходит под перегородкой в выходную часть корпуса ГРИНЛОС Флотатор 6, проходит через фильтрующий патрон и сливается через выходной патрубок. Регулировка уровня воды в корпусе происходит за счет механизма перелива.
- Рецикл. Очищенная вода из флотационной камеры подается в сатуратор и смешивается с атмосферным воздухом, подсасываемым сатуратором. Сатуратор установлен на байпасной линии насоса. Объём подсасываемого воздуха регулируется вентилем на ротаметре.
- Удаление осадка. Тяжелые частицы, образовавшиеся на дне ванны ГРИНЛОС Флотатор 6, необходимо периодически удалять. Удаление происходит путем кратковременного открывания сливного отверстия на дне флотационной камеры.
Монтаж ГРИНЛОС Флотатор 6
При проектировании и монтаже ГРИНЛОС Флотатор 6 м3/ч в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
- СП 70.13330.2012 Несущие и ограждающие конструкции;
- СП 12–135–2003 Безопасность труда в строительстве;
- СП 22.13330.2011 Основания зданий и сооружений;
- СП 32.13330.2012 Канализация. Наружные сети и сооружения.
Команда специалистов ГРИНЛОС выполняет все этапы монтажа флотационного оборудования: предварительные измерения, подготовку и установку флотатора, прокладку коммуникаций, контрольный запуск системы и испытания по электробезопасности.
Все монтажные работы и наладка системы проводится по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.
Рекомендации по эксплуатации Флотатора 6
Работы по техническому обслуживанию должны выполняться регулярно каждые 12 месяцев. Комплекс технических мероприятий по обеспечению правильной работы ГРИНЛОС Флотатор 6:
- Ежесменно осматривать состояние электропроводки и заземления; осматривать стыки по фланцам и резьбовым соединениям, для предотвращения возможных утечек.
- Контролировать давление воздуха в сатураторе.
- Проверять нагрев корпусов электродвигателей насосов контактным термометром; температура не должна превышать 80 °С.
- Каждые 16 часов работы ГРИНЛОС Флотатор 6 производить визуальную проверку состояния лопастей-шламоуловителей.
- Регулярно 1 раз в месяц промывать камеру флотации и шламовый лоток, очищать лопасти-шламоуловители.
- Перед промывкой слить воду из флотационной ванны через трубопровод опорожнения.
- Техническое обслуживание электронасосного агрегата проводить в соответствии с требованиями технического паспорта на это изделие.
- Перед запуском ГРИНЛОС Флотатор 6 после длительных перерывов в работе, необходимо промыть камеры флотации и очистить лопасти-шламоуловители.
ВНИМАНИЕ! Сброс осадка из корпуса ГРИНЛОС Флотатор 6 необходимо проводить в конце рабочей смены.
Переполнение осадком емкости может привести к выходу насоса из строя. Скопившийся осадок может вызвать вторичное загрязнение сточных вод. Сброс осуществлять кратковременным открытием крана на трубопроводе опорожнения.
Рекомендации:
- Для предотвращения обледенения необходимо располагать Флотатор Гринлос 6 в помещении с температурой воздуха от 5 °С до 40 °С.
- Раз в пять лет необходимо производить проверку оборудования на герметичность узлов и швов, а также состояние внешних и внутренних стенок корпуса, технологических элементов и перегородок.
- Раз в год осуществлять контроль состояния металлической площадки флотатора. Не допускать коррозионного разрушения металлической площадки. При необходимости проводить зачистку и антикоррозийную обработку элементов.
ЗАПРЕЩАЕТСЯ:
- Эксплуатировать и хранить Флотатор Гринлос 6 вне закрытых помещений или в неотапливаемых помещениях в зимний период.
- Эксплуатировать Флотационное оборудование Гринлос без защитного заземления или с поврежденными элементами защитного заземления.
