Насосные станции повышения давления
Насосная станция повышения давления ГРИНЛОС — это автоматизированный насосный комплекс модульного исполнения, предназначенный для стабилизации и увеличения давления воды в системах водоснабжения. Она обеспечивает надежную подачу воды в жилые дома, коммерческие здания, промышленные предприятия и другие объекты, где естественного напора недостаточно.
Производство насосных станций повышения давления на заказ
- Работаем по техническому заданию, проектной документации и эскизу заказчика.
- Производим станции, повышающие давление, производительностью 10-100 м3/ч и напором до 220 м.
- Сборка, монтаж, пуско-наладочные работы.
Маркировка изделий
Специалисты ГРИНЛОС помогут выбрать оптимальную модель насосной станции повышенного давления
Оставьте заявку, и менеджер свяжется с вами в течении 10 минут
Москва
+7 (800) 350-34-36Каталог
Моделей на странице: 1 - 10 Всего в категории: 10
Гринлос НСПД 10-40
Назначение: повышение давления
Размещение: наземное
Производительность: 10 м3/ч
Напор: 40 м
Цена:
Гринлос НСПД 20-60
Назначение: повышение давления
Размещение: наземное
Производительность: 20 м3/ч
Напор: 60 м
Цена:
Гринлос НСПД 30-80
Назначение: повышение давления
Размещение: наземное
Производительность: 30 м3/ч
Напор: 80 м
Цена:
Гринлос НСПД 40-100
Назначение: повышение давления
Размещение: наземное
Производительность: 40 м3/ч
Напор: 100 м
Цена:
Гринлос НСПД 50-120
Назначение: повышение давления
Размещение: наземное
Производительность: 50 м3/ч
Напор: 120 м
Цена:
Гринлос НСПД 60-140
Назначение: повышение давления
Размещение: наземное
Производительность: 60 м3/ч
Напор: 140 м
Цена:
Гринлос НСПД 70-160
Назначение: повышение давления
Размещение: наземное
Производительность: 70 м3/ч
Напор: 160 м
Цена:
Гринлос НСПД 80-180
Назначение: повышение давления
Размещение: наземное
Производительность: 80 м3/ч
Напор: 180 м
Цена:
Гринлос НСПД 90-200
Назначение: повышение давления
Размещение: наземное
Производительность: 90 м3/ч
Напор: 200 м
Цена:
Гринлос НСПД 100-220
Назначение: повышение давления
Размещение: наземное
Производительность: 100 м3/ч
Напор: 220 м
Цена:
Моделей на странице: 1 - 10 Всего в категории: 10
Как работает станция повышения давления
Насосная станция повышения давления – это полностью готовый к эксплуатации насосный комплекс, обеспечивающий стабильное давление воды в системах водоснабжения. В основе конструкции – прочный утепленный модуль, в котором размещены насосное оборудование, система управления и все необходимые коммуникации.
Модульные насосные станции повышения давления воды предназначены для эксплуатации в жилых, коммерческих и промышленных объектах, где требуется поддержание необходимого уровня давления. Интеллектуальная система автоматического управления позволяет регулировать работу насосов в зависимости от потребления воды, что обеспечивает энергоэффективность и продлевает срок службы оборудования.
Прочный корпус защищает станцию от внешних воздействий, а компактный модульный формат упрощает транспортировку и установку. Высокое качество комплектующих и надежные технологии ГРИНЛОС гарантируют бесперебойную работу насосной станции повышения давления даже при пиковых нагрузках.
Устройство и принцип работы насосной станции повышения давления
Насосная станция повышения давления НСПД обеспечивает автоматическую стабилизацию и увеличение напора воды в системах водоснабжения за счет работы насосного оборудования и системы управления давлением.

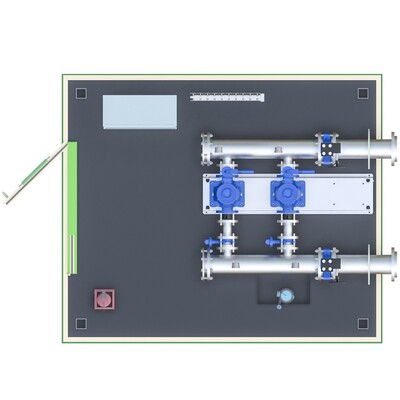

Вода поступает во всасывающий трубопровод через соединительный фланец, проходя через систему трубопроводных соединений, включающую колена и тройники. В тройнике установлены вакуумметр и датчик вакуума, контролирующие разрежение в системе. Перед подачей в насосы поток воды проходит через междисковый фланцевый затвор, регулирующий доступ к магистрали
Насосная группа, установленная на раме, обеспечивает необходимый напор и подачу воды. Перед входом и выходом насосов предусмотрены виброкомпенсаторы, снижающие гидравлические удары и вибрационные нагрузки. На выходе насосов поток воды проходит через систему управления давлением, включающую манометр и датчики давления, а затем через фланцевый переход на трубопровод большего диаметра.
Окончательная подача воды осуществляется через выходной фланец, расположенный за пределами контейнера, откуда вода поступает в систему водоснабжения объекта.

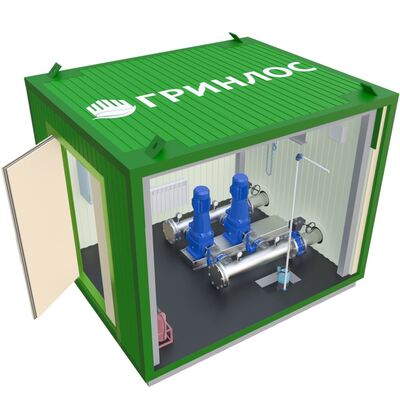

Конструкция насосной станции повышения давления воды включает утепленный контейнер с вентиляцией, радиаторами и освещением, обеспечивающими оптимальные условия эксплуатации оборудования. Шкафы управления, размещенные на стенах контейнера, контролируют работу системы в автоматическом режиме, регулируя параметры давления и производительности насосов.
Установка насосной станции повышения давления
Монтаж насосной станции повышения давления ГРИНЛОС осуществляется быстро и легко, благодаря продуманным конструктивным решениям. В зависимости от условий эксплуатации и характеристик грунта можно выбрать один из трех надежных вариантов установки.
-
Монтаж на винтовые сваи с обвязкой швеллером
Этот метод подходит для участков с неустойчивыми или слабонесущими грунтами. Винтовые сваи диаметром 219 мм надежно фиксируются в грунте, обеспечивая устойчивость конструкции. Дополнительная обвязка стальным швеллером распределяет нагрузку и создает прочную платформу для размещения станции. Такой способ установки минимизирует воздействие пучинистых грунтов и гарантирует долгий срок службы объекта.
-
Монтаж на железобетонные сваи с трубчатыми опорами
Железобетонные сваи забиваются или буронабиваются на нужную глубину в зависимости от характеристик грунта. Сверху на сваи устанавливаются металлические трубчатые опоры, которые формируют несущую конструкцию для станции. Этот вариант обеспечивает дополнительную защиту станций, повышающих давление, от грунтовых деформаций и применяется при необходимости высокой несущей способности основания.
-
Установка на бетонные плиты с основанием из щебня и песка
Данный способ монтажа подходит для устойчивых грунтов. На предварительно подготовленное основание из утрамбованного слоя песка и щебня укладываются бетонные плиты, на которые монтируется насосная станция. Такой вариант обеспечивает быструю установку и удобство в обслуживании, а также позволяет равномерно распределить нагрузку на грунт.
Дополнительные этапы монтажа
Перед установкой насосной станции повышения давления необходимо подготовить площадку — выбрать ровный и устойчивый участок с удобным доступом к электросети и трубопроводам. Также важно учитывать расстояние до водного источника и других коммуникаций, чтобы избежать возможных пересечений и облегчить техническое обслуживание.
После установки основания насосная станция повышения давления воды размещается в готовом к эксплуатации виде, без необходимости дополнительной сборки на месте. Подключение трубопроводов производится с соблюдением уклонов, предотвращающих образование воздушных пробок и застойных зон.
Этап электрического подключения включает интеграцию систем управления и автоматизации. Осуществляется подключение к электросети, настройка программного обеспечения, проверка работы системы защиты от избыточного давления и возможных неисправностей.
Перед вводом в эксплуатацию проводится проверка и тестирование всей системы: гидравлические испытания на герметичность, контроль работы насосов при разных режимах нагрузки, а также диагностика работы датчиков и управляющих систем.
На завершающем этапе выполняются пусконаладочные работы: настройка оптимальных параметров работы модульной насосной станции повышения давления, проверка автоматических режимов и первичный запуск станции, что гарантирует её эффективную и надежную эксплуатацию.
