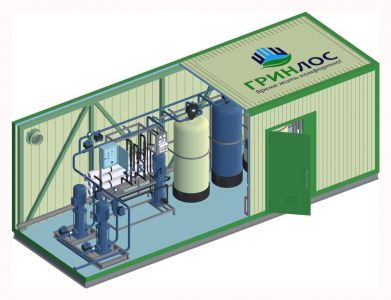

Блочно-модульные станции водоподготовки
Станции водоподготовки Гринлос обеспечивают обработку воды из природных источников, также могут применяться для подготовки водопроводной воды в соответствии с нуждами конкретного производства. Оборудование станции приводит воду в соответствие с установленными требованиями качества. Находят применение в промышленности, где задействованы в задачах подготовки воды для технологических процессов, на промышленных объектах, а также в муниципальных системах – в городах и посёлках.
Станции водоподготовки встраиваются в индивидуальные технологические схемы, адаптированные под конкретные потребности каждого объекта, с учетом поставленных задач и исходных данных.
Работаем по техническому заданию, проектной документации и эскизу заказчика. Изготовим нестандартные решения.
Изготовление блочно-модульных станций водоподготовки на заказ
- Работаем по техническому заданию, проектной документации и эскизу заказчика.
- Производим модульные станции водоподготовки 0,25-10 м3/ч.
- Сборка, монтаж, пуско-наладочные работы.

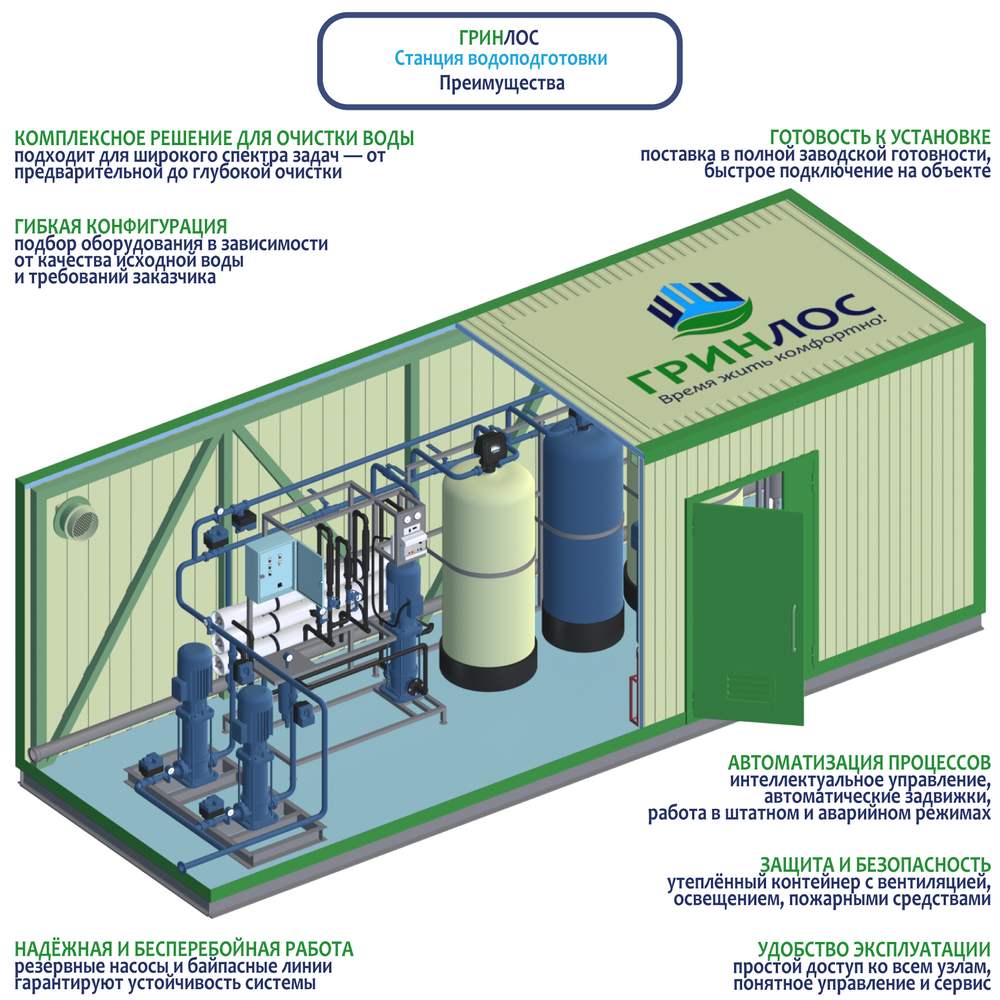

Преимущества станций водоподготовки Гринлос СВП
Станция охватывает все этапы — от предварительной механической фильтрации до глубокой очистки с использованием обратного осмоса.
Оборудование подбирается индивидуально под характеристики исходной воды и требуемое качество очистки.
Все процессы происходят автоматически: включение насосов, промывка фильтров, переключение потоков через байпас.
Резервные насосы и дублирующие трубопроводы (байпасные линии) обеспечивают устойчивую работу даже при выходе отдельных компонентов из строя.
Контейнер, в который установлена система водоподготовки, утеплен и оборудован системой вентиляции, освещения, комплектом противопожарных средств.
Все узлы и фильтры доступны для обслуживания снаружи или внутри контейнера.
Блочно-модульная станция водоподготовки поставляется в полной заводской готовности — смонтирована, протестирована и отлажена.
Маркировка изделий
Особенности блочно-модульных станций водоподготовки Гринлос
- Станции водоподготовки СВП в блочно-модульном исполнении разработаны и оборудованы с учетом типовых схем подготовки воды.
- Одно из направлений работы станций – оптимизация водного цикла на предприятиях.
- Очищение воды из поверхностных источников обычно требует осветления, поэтому станции помогают удалить не только механические примеси, но и коллоидные вещества, и другие нежелательные компоненты.
- Дополнительно используются методы угольной фильтрации, которая позволяет избавиться от привкуса и запаха, а также от вредных примесей.
- Процессы умягчения и обессоливания с помощью современных технологий, таких как обратный осмос и ионообменные смолы, позволяют получить качество воды, которое соответствует самым строгим стандартам.
- Оптимизация позволяет значительно сократить затраты на обслуживание оборудования, а также повысить общую эффективность системы.

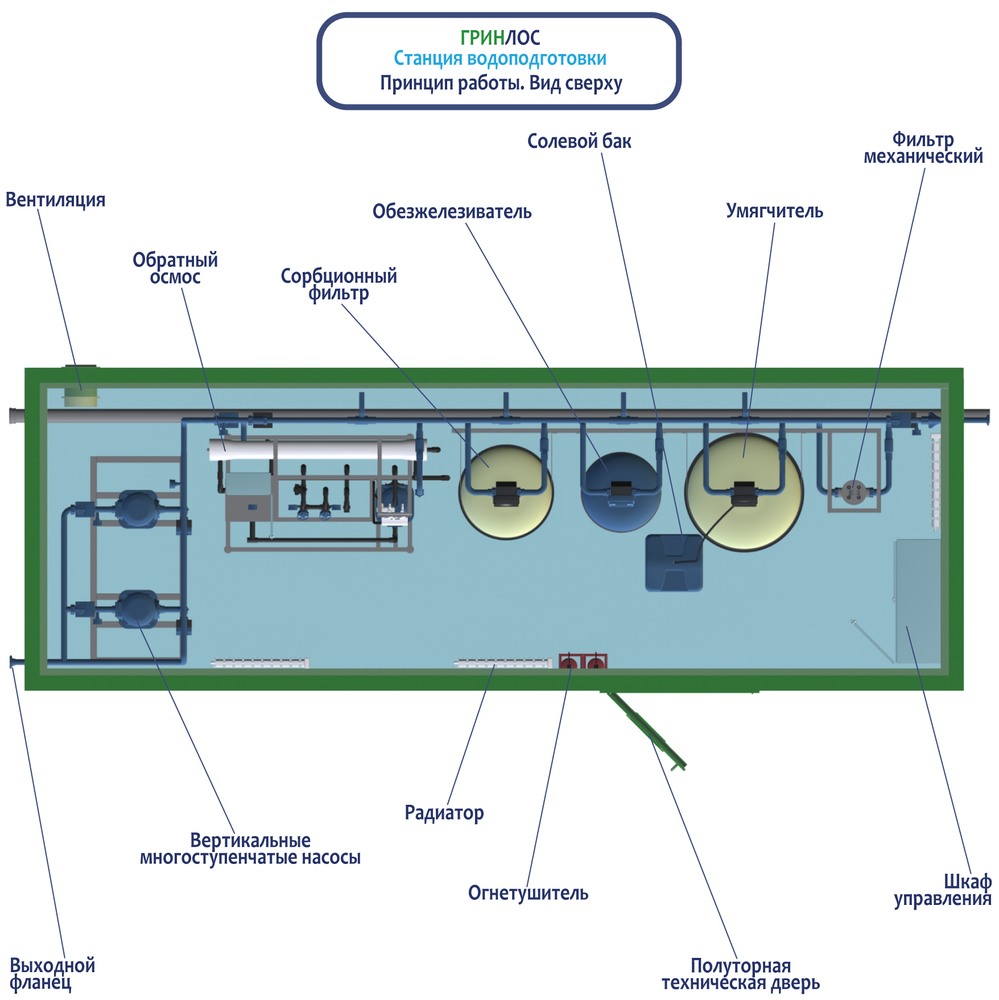

Принцип работы станции водоподготовки Гринлос СВП
Процесс водоподготовки в станциях Гринлос СВП обычно начинается с фильтра механической очистки. Он удаляет твердые частицы и нерастворимых примесей. К таким примесям относятся песок, ил, водоросли, а также мелкие частички мусора.
После этого вода может проходить через >b>комплекс аэрации, он предназначен для удаления растворенных газов и предварительного окисления железа перед обезжелезиванием воды. Этот комплекс включает аэрационную колонну и компрессор, который работает автоматически и реагирует на сигналы от датчика потока воды.
Система для удаления железа состоит из корпуса с дренажно-распределительным устройством и блока управления, расположенного на верхней части корпуса. Внутри корпуса располагается фильтрующий материал, на котором происходит окисление двухвалентного железа в трехвалентное, которое осаждается.
Удаление из воды солей кальция и магния, которые отвечают за жесткость, иначе – умягчение. Для этой цели на станции водоподготовки используется система из пластикового корпуса, автоматического блока управления и бака для приготовления регенерирующего раствора из соли. Внутри корпуса находится ионообменная смола, обеспечивающая процесс умягчения воды.
Дополнительно производится обратный осмос – процесс фильтрации воды через полупроницаемые мембраны под давлением. Очищение от минеральных солей достигает 98%.
Далее вода проходит через угольный фильтр, что значительно улучшает органолептические характеристики, включая вкус, цвет и запах воды.
На блочно-модульных станциях водоподготовки также обязателен процесс обеззараживания для устранения бактериологических загрязнителей. Для этого обычно используются хлор и ультрафиолетовое излучение. Хлор эффективно уничтожает вирусы и бактерии, это единственный метод обеззараживания, который обеспечивает консервацию воды. Ультрафиолетовые лучи также эффективны, они проникают внутрь клеток микроорганизмов, разрушают их. После обработки воды ультрафиолетом рекомендуются применять фильтры тонкой очистки для удаления “осколков” микроорганизмов.

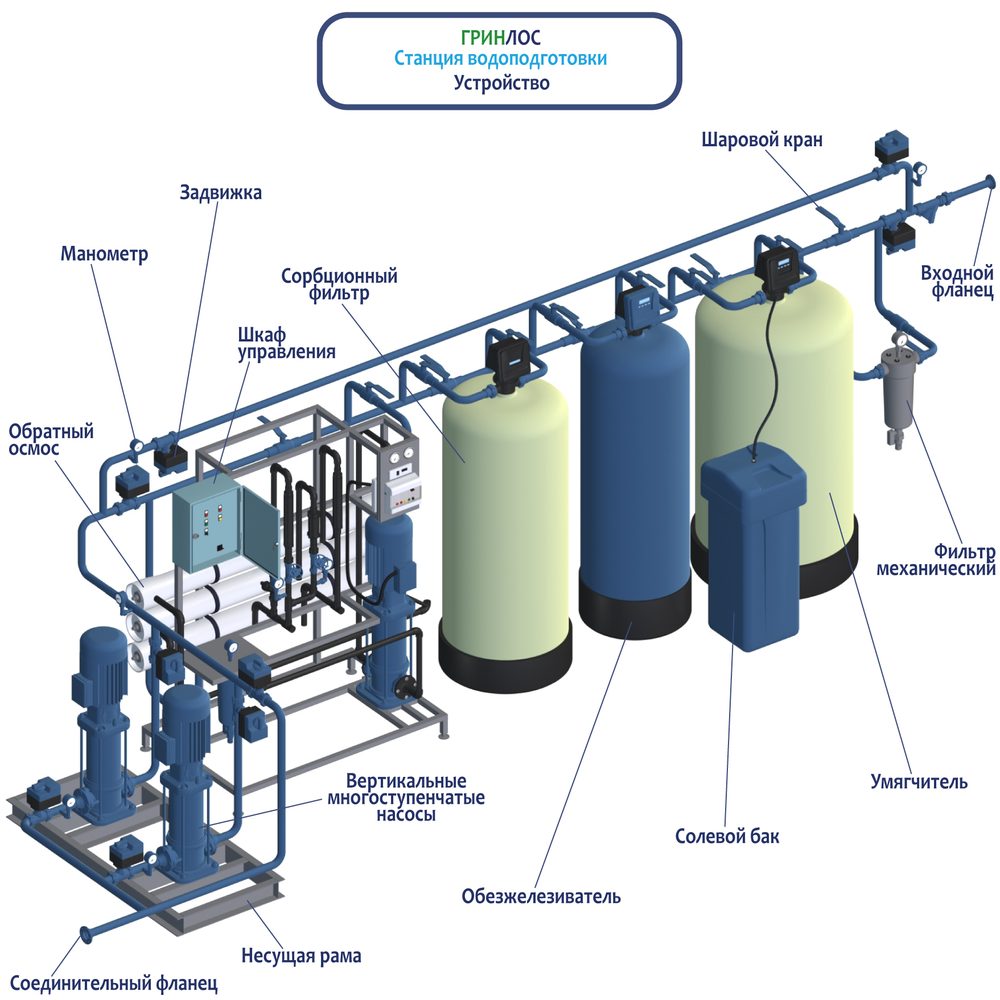

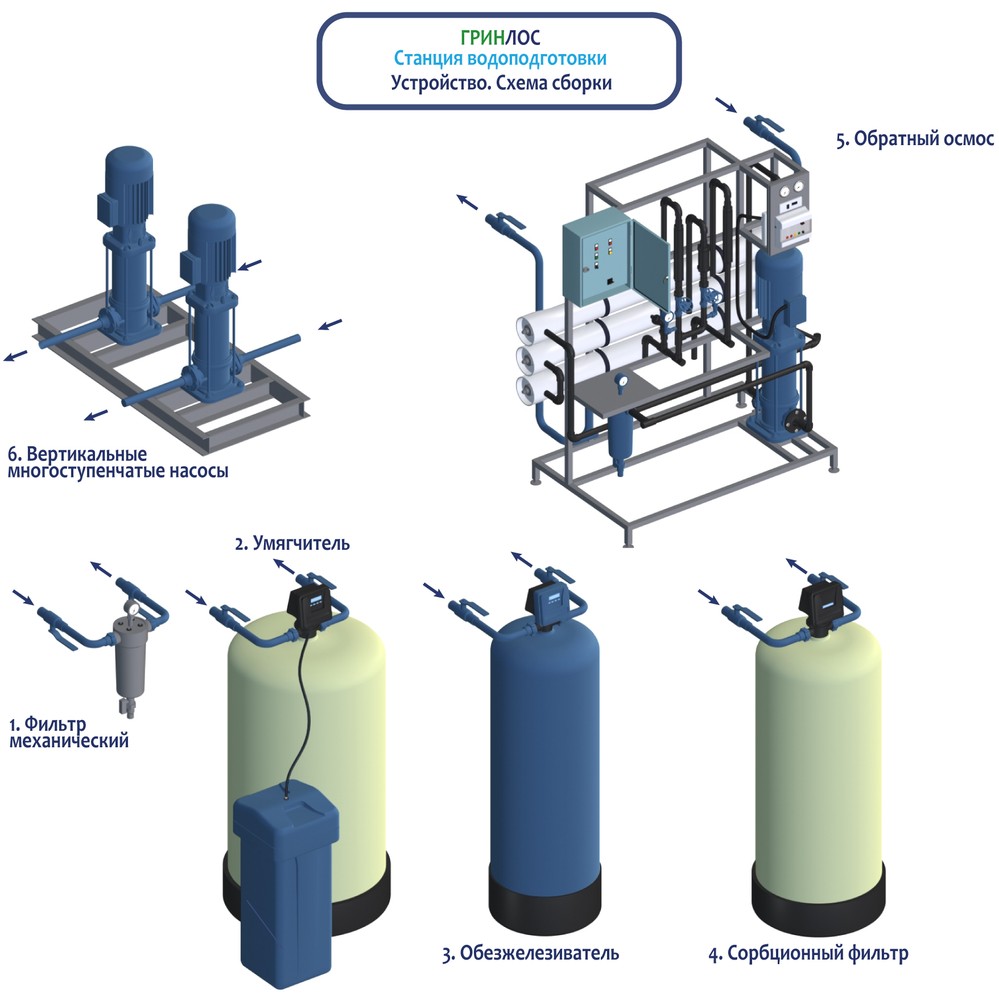

Внутреннее устройство станции водоподготовки
-
Шкаф управления
Содержит управляющее оборудование и системы автоматизации, чтобы контролировать и регулировать работу всех компонентов водоподготовки. С его помощью осуществляется мониторинг параметров воды, таких как уровень загрязненности, давление и температура. Шкаф обеспечивает оператору доступ к информации в реальном времени и позволяет устанавливать оптимальные режимы работы.
-
Механический фильтр
Предназначен для удаления крупных механических загрязнений из воды, таких как песок, ил и частицы органики. Это первый этап очистки, который защищает дальнейшие компоненты системы от износа и повреждений.
-
Умягчитель
Задействован в процессах снижения жесткости воды, удаляет ионы кальция и магния, которые могут негативно сказываться на работе сантехнического оборудования и образовывать накипь. Умягчение достигается с помощью обмена ионов, где замена “жестких” ионов происходит на натрийсодержащие.
-
Солевой бак
Служит для хранения регенерационного раствора, необходимого для периодической очистки умягчителя. В процессе регенерации происходит промывание умягчителя, и он возвращается к рабочему состоянию, это позволяет поддерживать его эффективность.
-
Обезжелезиватель
Удаляет из воды растворенное железо, которое может влиять на ее цвет, вкус и безопасность, а также вызывать коррозию в трубах. Осуществляется с помощью окислителей или специальных реагентов, которые преобразуют растворенное железо в осадок, который затем может удаляется.
-
Сорбционный фильтр
Предназначен для удаления маломолекулярных загрязняющих веществ, таких как хлор, запахи и некоторые органические соединения. Необходим для улучшения органолептических свойств воды, ее вкуса и запаха.
-
Обратный осмос
Применяет полупроницаемую мембрану для удаления из воды почти всех растворенных солей, органических и неорганических веществ, а также многих микробов. Этот процесс дает возможность получать воду, практически свободную от примесей, что особенно важно для питьевой воды.
-
Вертикальные многоступенчатые насосы
Обеспечивают подачу и давление воды на протяжении всей системы.
-
Выходной фланец
Фланцевое соединение обеспечавает простоту и легкость монтажа Станции водоподготовки.
-
Радиатор
Задействован для поддержания нужного температурного режима на различных этапах, а также с учетом сезонности и климатического пояса.
-
Контейнер
Контейнер, в котором размещено все перечисленное оборудование, также оснащен вентиляцией для кондиционирования воздуха и предотвращения образования лишней влаги в помещениях, где находятся установки.

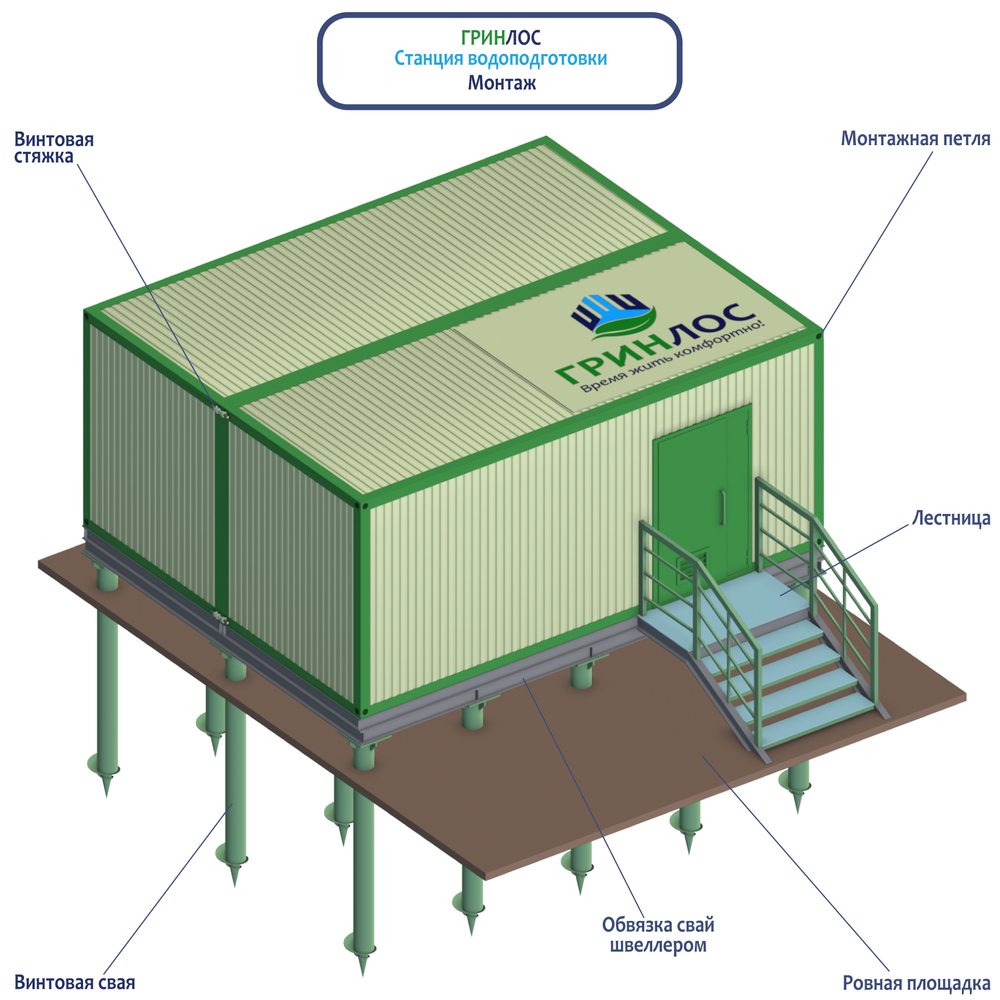

Монтаж Станции водоподготовки Гринлос
Монтаж станций водоподготовки в блочно-модульном исполнении осуществляется быстро и легко, благодаря продуманным конструктивным решениям. В зависимости от условий эксплуатации и характеристик грунта можно выбрать один из трех надежных вариантов установки.
-
Монтаж на винтовые сваи с обвязкой швеллером
Этот метод подходит для участков с неустойчивыми или слабонесущими грунтами. Винтовые сваи диаметром 219 мм надежно фиксируются в грунте, обеспечивая устойчивость конструкции. Дополнительная обвязка стальным швеллером распределяет нагрузку и создает прочную платформу для размещения станции. Такой способ установки минимизирует воздействие пучинистых грунтов и гарантирует долгий срок службы объекта.
-
Монтаж на железобетонные сваи с трубчатыми опорами
Железобетонные сваи забиваются или буронабиваются на нужную глубину в зависимости от характеристик грунта. Сверху на сваи устанавливаются металлические трубчатые опоры, которые формируют несущую конструкцию для станции. Этот вариант обеспечивает дополнительную защиту от грунтовых деформаций и применяется при необходимости высокой несущей способности основания.
-
Установка на бетонные плиты с основанием из щебня и песка
Данный способ монтажа подходит для устойчивых грунтов. На предварительно подготовленное основание из утрамбованного слоя песка и щебня укладываются бетонные плиты, на которые монтируется станция водоподготовки. Такой вариант обеспечивает быструю установку блочно-модульной станции водоподготовки и удобство в обслуживании, а также позволяет равномерно распределить нагрузку на грунт.
Дополнительные этапы монтажа
Перед установкой станции водоподготовки блочно-модульного исполнения необходимо подготовить площадку — выбрать ровный и устойчивый участок с удобным доступом к электросети и трубопроводам. Также важно учитывать расстояние до водного источника и других коммуникаций, чтобы избежать возможных пересечений и облегчить техническое обслуживание.
После установки основания станция водоподготовки размещается в готовом к эксплуатации виде, без необходимости дополнительной сборки на месте. Подключение трубопроводов производится с соблюдением уклонов, предотвращающих образование воздушных пробок и застойных зон.
Этап электрического подключения включает интеграцию систем управления и автоматизации. Осуществляется подключение к электросети, настройка программного обеспечения, проверка работы системы защиты от избыточного давления и возможных неисправностей.
Перед вводом в эксплуатацию проводится проверка и тестирование всей системы: гидравлические испытания на герметичность, контроль работы насосов при разных режимах нагрузки, а также диагностика работы датчиков и управляющих систем.
На завершающем этапе выполняются пусконаладочные работы: настройка оптимальных параметров работы оборудования, проверка автоматических режимов и первичный запуск станции, что гарантирует её эффективную и надежную эксплуатацию.
