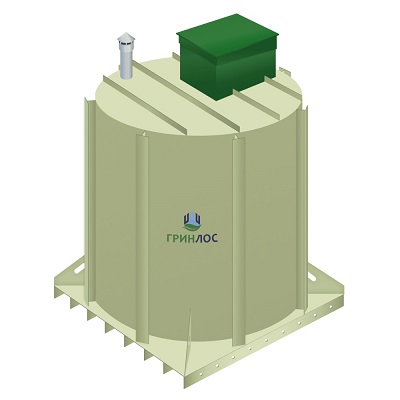

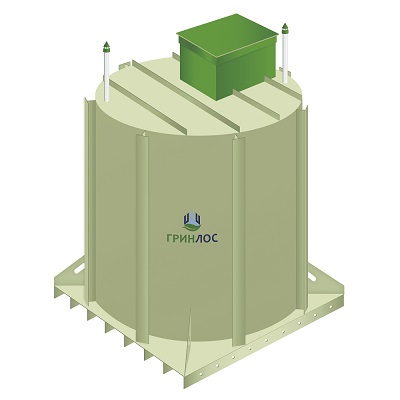

ГРИНЛОС Погреб Цилиндрический 1900*1900*2000

ГРИНЛОС Погреб Цилиндрический 1900*1900*2000

Цена:    от 227 300 руб.

Технические характеристики

Форма корпуса:
цилиндр

Вход:
горизонтальный

Размер камеры погреба:
1900*1900*2000 мм

Размеры с учетом входа:
2100*2100*2400 мм

Размеры входа:
750*1000*400 мм

Объем:
5.7 м3

Толщина стенок:
10 мм

Вес:
362 кг

Вентиляция:
приточная и вытяжная

Освещение:
есть

Утепление:
возможно

Срок службы:
50 лет

Температура эксплуатации:
минус 25°/плюс 30°

ГРИНЛОС Погреб Цилиндрический 1900*1900*2000 ГРИНЛОС Погреб Цилиндрический 1900*1900*2000 ГРИНЛОС Погреб Цилиндрический 1900*1900*2000 ГРИНЛОС Погреб Цилиндрический 1900*1900*2000

Преимущества ГРИНЛОС Погреб Цилиндрический 1900*1900*2000

Конструкция погребов

Особенности погреба ГРИНЛОС Погреб Цилиндрический

Погреб ГРИНЛОС

«ГРИНЛОС Погреб» представляет собой заглубленное цилиндрическое герметичное техническое помещение габаритами 1900*1900*2000 мм. Устройство поставляется в полной заводской готовности для круглогодичного хранения продуктов питания – овощей, солений и др. домашних запасов.

Материал изготовления погреба – пищевой полипропилен блок-сополимер, который является экологичным материалом, абсолютно безвредным для продуктов питания, здоровья человека и домашних животных. Полипропилен не поддается коррозии и гниению, обеспечивает герметичность конструкции.

Комплект поставки ГРИНЛОС Погреб Цилиндрический

Конструкция погреба
  • Корпус погреба, ПП (1 шт.)
  • Люк, ПП (1 шт.)
  • Крышка (пароводонепроницаемая), ПП (1 шт.)
  • Лестница (1 шт.) (1 шт.)
  • Полка, ПП (3 шт.)
  • Стойка для полок, профиль ПП 60х60 мм (габариты и количество - в зависимости от модели погреба) (1 шт.)
  • Приточный вентиляционный патрубок, профиль ПП (1 шт.)
  • Вытяжной вентиляционный патрубок – профиль ПП (1 шт.)
  • Дефлектор (зонт вентиляционный) (2 шт.)
  • Герметичный ввод для электропроводки Ø25мм (1 шт.)
  • Плафон освещения (влагозащищенный фонарь) (1 шт.)
  • Выключатель (1 шт.)
  • Распределительная коробка (1 шт.)
  • Гигрометр/термометр механический (датчик измерения влажности и температуры) (1 шт.)

Дополнительная комплектация:

  • Утепление крышки
  • Муфта
  • Гермоввод

Эксплуатационная документация, в том числе:

  • Технический паспорт «ГРИНЛОС Погреб»
  • Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005)
  • Сертификат соответствия системе ГОСТ Р
  • Декларация соответствия ЕАС

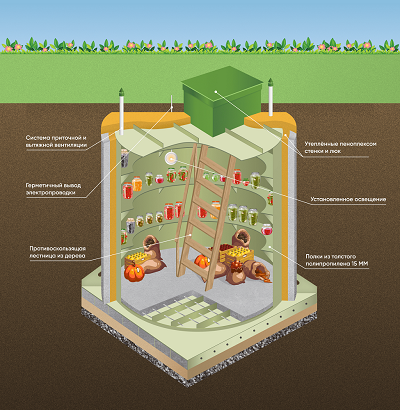

Устройство ГРИНЛОС Погреб Цилиндрический

Устройство погреба

Конструкция ГРИНЛОС Погреб Цилиндрический представляет из себя комнату для подземного размещения, выполненную из пластика, в форме Цилиндрический с размерами 1900*1900*2000 мм. Материалы и конструкция обеспечивают безопасную эксплуатацию изделия на весь срок службы без капитального ремонта.

Для надежной фиксации в грунте ГРИНЛОС Погреб Цилиндрический оборудован по внешней поверхности стен системой вертикальных ребер жесткости.

Для функциональной эксплуатации ГРИНЛОС Погреб Цилиндрический оборудован приточной и вытяжной вентиляцией, освещением, полками, лестницей, крышкой.

Монтаж ГРИНЛОС Погреб Цилиндрический 1900*1900*2000

При проектировании и монтаже ГРИНЛОС Погреб Цилиндрический необходимо руководствоваться рекомендациями Технического Паспорта, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами: СП 45.13330.2012 Земляные сооружения, основания и фундаменты; СП 70.13330.2012 Несущие и ограждающие конструкции; СП 12-135-2003 Безопасность труда в строительстве; СП 22.13330.2011 Основания зданий и сооружений; актуальное издание ПУЭ (правила устройства электроустановок). Лица, выполняющие монтаж, должны иметь опыт и необходимую квалификацию, подтвержденную документально, для проведения строительных работ, а также для использования необходимой для проведения работ техники, инструментов и механизмов.

Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.

Подготовка котлована для ГРИНЛОС Погреб Цилиндрический

Плита под установку ГРИНЛОС Погреб Цилиндрический должна иметь габаритные размеры на 200 мм шире габаритов погреба с каждой стороны. Котлован под установку оборудования должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки котлована должны быть укреплены.

Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация.

По окончании работ по устройству котлована выполнить инструментальную проверку соответствия проекту котлована с составлением акта скрытых работ, с приложением фотоотчета.

Установка бетонной армированной плиты

Схема монтажа погреба

В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием, толщина и шаг арматуры выбирается согласно проекту, рекомендовано не менее 8-10 мм, 150-200 мм соответственно. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса бетона (справочно: 1 м3 бетона весит около 2500 кг). По периметру оборудования с отступом 150 мм из плиты выпускаются монтажные петли. По периметру оборудования с отступом 100-150 мм из плиты вертикально выпускаются арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки ГРИНЛОС Погреб Цилиндрический.

Расчет плиты-основания и способа крепления оборудования к ней производит специализированная проектная организация.

Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

По окончании работ по монтажу плиты-основания выполнить инструментальную проверку соответствия проекту проведенных работ с составлением акта скрытых работ, с приложением фотоотчета.

Установка ГРИНЛОС Погреб Цилиндрический

Перед началом работ по установке необходимо выполнить входной контроль качества, осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж.

Установка ГРИНЛОС Погреб Цилиндрический производится монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе.

ГРИНЛОС Погреб Цилиндрический устанавливается непосредственно на плиту, крен недопустим, монтируется строго по уровню.

После установки на плиту основание фиксируется на плите синтетическими стропами (синтетические стропы в комплект поставки ГРИНЛОС Погреб Цилиндрический не входят, рекомендованные характеристики стропы: ширина не менее 50 мм; толщина не менее 2 мм; разрывная нагрузка не менее 5 т) за заранее подготовленные монтажные петли в плите и за специальные монтажные проушины на корпусе ГРИНЛОС Погреб Цилиндрический, при отсутствии монтажных проушин стропы перекидываются через корпус.

ЗАПРЕЩАЕТСЯ фиксация ГРИНЛОС Погреб Цилиндрический к плите металлическими тросами или цепями.

После установки необходимо выполнить выверку оборудования в плане и по высоте с составлением акта скрытых работ, с приложением фотоотчета.

Укрепление основания ГРИНЛОС Погреб Цилиндрический

По окончании работ по установке погреба на плиту, необходимо произвести укрепление основания.

На внутренней поверхности ГРИНЛОС Погреб Цилиндрический смонтированы пластиковые ребра жесткости, через которые пропущена арматура, для укрепления основания необходимо забетонировать его на высоту 30-50 мм выше верхнего края ребер жесткости. В дальнейшем бетонный пол рекомендуется обработать защитным слоем, который предотвратит преждевременный износ. Установка ГРИНЛОС Погреб Цилиндрический производится монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе.

Арматура, смонтированная на стенах ГРИНЛОС Погреб Цилиндрический связывается с арматурой, выпущенной из основания под погребом.

Обратная засыпка (бетонирование) ГРИНЛОС Погреб Цилиндрический

При заглублении погреба на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства, уровня земли, в однородных спокойных грунтах с низким уровнем грунтовых вод, обратную обсыпку допустимо производить песком без твердых крупных включений смешанным с цементом. Соотношение цемента и песка для обсыпки ГРИНЛОС Погреб Цилиндрический составляет 1:5.

Песчано-цементная засыпка производится послойно, с обязательным трамбованием каждого слоя. Толщина каждого слоя 300 мм.

При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, при монтаже в скальных грунтах и прочих нестандартных ситуациях, а также при монтаже ГРИНЛОС Погреб Цилиндрический под зданиями, сооружениями, любыми постройками и при организации пешеходной или проезжей зоны над погребом, в случае заглубления ГРИНЛОС Погреб Цилиндрический более чем на 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства уровня земли песчано-цементную смесь необходимо заменить бетоном, а непосредственно над верхним пластиковым горизонтальным перекрытием ГРИНЛОС Погреб Цилиндрический необходимо смонтировать разгрузочную плиту, опирающуюся на бетонные стенки, возведенные по периметру устанавливаемого погреба, опирающиеся на выпуск плиты основания. Расчет толщины и конструкции стен и разгрузочной плиты производит специализированная проектная организация исходя из предполагаемой нагрузки.

По факту выполнения работ выполнить инструментальную проверку соответствия проекту с составлением акта скрытых работ, с приложением фотоотчета.

Теплоизоляция ГРИНЛОС Погреб Цилиндрический

В определенных условиях эксплуатации ГРИНЛОС Погреб Цилиндрический может потребовать теплоизоляции, окончательный расчет способа и материалов для теплоизоляции ГРИНЛОС Погреб Цилиндрический осуществляет проектная организация, как правило, это горизонтальный теплоизоляционный слой из материала, использование которого допустимо и возможно в грунте, уложенный на верхнее пластиковое горизонтальное перекрытие ГРИНЛОС Погреб Цилиндрический.

Рекомендации по эксплуатации пластикового погреба

В погребе ГРИНЛОС Погреб Цилиндрический реализована естественная вентиляция погреба, состоящая из вытяжного (начинается под потолком) и приточного (начинается у самого пола) воздуховодов. Данная конструкция не позволяет влаге и различным опасным газам задерживаться в помещении. В итоге, фруктам и овощам обеспечивается требуемое дыхание и надежная защита от гниения. Для эффективной работы вентиляции необходимо соблюдать ряд основных правил монтажа и эксплуатации:

  • Высота вентиляционной вытяжной трубы должна быть выше уровня крыши или конька кровли, лишь тогда вывод отработанного воздуха будет эффективным. Выход воздуховода обязательно должен быть защищен козырьком (устанавливается на заводе) или дефлектором.
  • При монтаже погреба необходимо соблюдать перепад высот между приточной и вытяжной трубой: разница должна составлять не менее 1000 мм. Данный перепад высот обеспечивает естественную вентиляцию – «тягу» внутри погреба.
  • По возможности приточная и вытяжная трубы не должны иметь изгибов (поворотов) для обеспечения оптимального микроклимата и естественной вентиляции.
  • Зимой при сильных холодах (температура ниже – 25 ºC) и летом в жару (температура выше +25 ºC) необходимо ограничить приток холодного и теплого воздуха (закрыть приточное вентиляционное отверстие).

Выполнение данных простых правил позволит предотвратить вероятность опасного скопления вредных газов, а также исключить вероятность появления конденсата.
